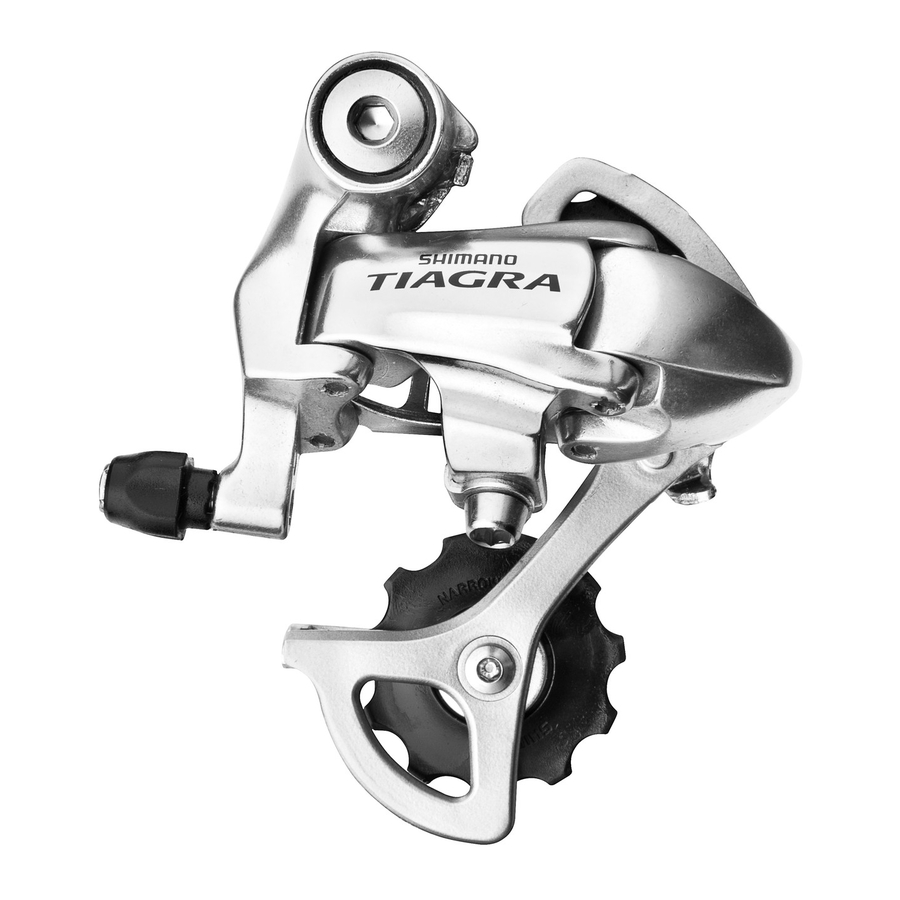

Shimano TIAGRA RD-4500 - Manuál k zadnímu měniči

Úvod

Pro dosažení nejlepšího výkonu doporučujeme použít následující kombinaci.

Specifikace

Instalace zadního měniče

Při instalaci dbejte na to, aby nedošlo k deformaci způsobené kontaktem seřizovacího šroubu B-napětí s patkou rámu.

Délka řetězu

Nastavení rozsahu a zajištění lanka

1. Horní nastavení
   Otáčejte horním seřizovacím šroubem tak, aby se vodící kladka nacházela pod vnější linií nejmenšího pastorku při pohledu zezadu.

2. Připojení a zajištění lanka
   Připojte lanko k zadnímu měniči a po odstranění počáteční vůle v lanku jej znovu zajistěte k zadnímu měniči, jak je znázorněno na obrázku.

   Utahovací moment:
   5 - 7 N·m {44 - 60 in. lbs.}

   Poznámka:
   Ujistěte se, že lanko je bezpečně v drážce.


3. Dolní nastavení
   Otáčejte dolním seřizovacím šroubem tak, aby se vodící kladka posunula do polohy přímo v linii s největším pastorkem.
4. Jak používat seřizovací šroub B-napětí
   Nasaďte řetěz na nejmenší převodník a největší pastorek a otáčejte klikou dozadu. Poté otáčejte seřizovacím šroubem B-napětí, abyste nastavili vodící kladku co nejblíže k pastorku, ale ne tak blízko, aby se ho dotýkala. Dále nastavte řetěz na nejmenší pastorek a opakujte výše uvedené, abyste se ujistili, že se kladka nedotýká pastorku.

5. SIS Nastavení
   Několikrát ovládejte řadicí páku, abyste přesunuli řetěz na 2. pastorek. Poté, zatímco stisknete páku jen natolik, abyste odstranili vůli v páce, otáčejte klikou. klikou.


* Vraťte páku do původní polohy (poloha, kdy je páka na nastavení 2. pastorku a byla uvolněna) a poté otáčejte klikou ve směru hodinových ručiček. Pokud se řetěz dotýká 3. pastorku a vydává hluk, otočte seřizovacím válečkem vnějšího bowdenu mírně ve směru hodinových ručiček, abyste jej utáhli, dokud hluk nepřestane a řetěz neběží hladce.

Ovládejte páku pro změnu převodů a zkontrolujte, zda v žádné z poloh převodů nevzniká hluk.

Pro nejlepší výkon SIS pravidelně promazávejte všechny části přenosu výkonu.

Obecné bezpečnostní informace

• K čištění řetězu používejte neutrální čisticí prostředek. Nepoužívejte alkalické nebo kyselé čisticí prostředky, jako jsou čističe rzi, protože by mohly vést k poškození a/nebo selhání řetězu.
• Používejte zesílený spojovací čep pouze pro spojování úzkého typu řetězu.
• K dispozici jsou dva různé typy zesílených spojovacích čepů. Před výběrem čepu se ujistěte, že jste zkontrolovali tabulku níže. Pokud jsou použity jiné spojovací čepy než zesílené spojovací čepy, nebo pokud je použit zesílený spojovací čep nebo nástroj, který není vhodný pro daný typ řetězu, nemusí být dosaženo dostatečné spojovací síly, což by mohlo způsobit prasknutí nebo spadnutí řetězu.

Řetěz	Zesílený spojovací čep	Nástroj na řetěz
9rychlostní super úzký řetěz, jako je CN-7701 / CN-HG93		TL-CN32 / TL-CN24
8- / 7- / 6rychlostní úzký řetěz, jako je CN-HG50 / CN-IG51		TL-CN32 / TL-CN24

• Pokud je nutné upravit délku řetězu z důvodu změny počtu zubů pastorků, proveďte řez na jiném místě, než na místě, kde byl řetěz spojen pomocí zesíleného spojovacího čepu nebo koncového čepu. Řetěz bude poškozen, pokud bude řez proveden na místě, kde byl spojen zesíleným spojovacím čepem nebo koncovým čepem.

• Zkontrolujte, zda je napnutí řetězu správné a zda řetěz není poškozen. Pokud je napnutí příliš slabé nebo je řetěz poškozen, měl by být řetěz vyměněn. Pokud tak neučiníte, může se řetěz přetrhnout a způsobit vážné zranění.
• Před instalací si pečlivě přečtěte servisní pokyny díly. Uvolněné, opotřebované nebo poškozené díly mohou způsobit zranění jezdce. Důrazně doporučujeme používat pouze originální náhradní díly Shimano.
• Přečtěte si pozorně tyto Technické servisní pokyny a uschovejte je na bezpečném místě pro pozdější použití.

Poznámka

• Pokud nelze plynule provádět operace řazení, vyčistěte měnič a promažte všechny pohyblivé části.
• Pokud je míra uvolnění v článcích tak velká, že nastavení není možné, měli byste vyměnit měnič.
• Měli byste pravidelně čistit měnič a promazávat všechny pohyblivé části (mechanismus a kladky).
• Pokud nelze provést nastavení řazení, zkontrolujte stupeň rovnoběžnosti na zadním konci jízdního kola. Zkontrolujte také, zda je lanko promazané a zda je vnější bowden příliš dlouhý nebo příliš krátký.
• Pokud uslyšíte neobvyklý hluk v důsledku uvolnění kladky, měli byste kladku vyměnit.
• Pro hladký chod používejte specifikovaný vnější bowden a spodní vodítko lanka.
• Před použitím namažte vnitřní lanko a vnitřek vnějšího bowdenu, abyste zajistili jejich správné klouzání.
• Důrazně se nedoporučuje používat rám s vnitřním vedením lanka, protože má tendence zhoršovat funkci řazení SIS v důsledku vysokého odporu lanka.
• Na díly se nevztahuje záruka proti přirozenému opotřebení nebo zhoršení v důsledku běžného používání.
• Pro maximální výkon doporučujeme maziva a údržbové produkty Shimano.
• V případě jakýchkoli dotazů týkajících se metod instalace, nastavení, údržby nebo provozu se obraťte na profesionálního prodejce jízdních kol.

SHIMANO AMERICAN CORPORATION
One Holland, Irvine, California 92618, U.S.A. Phone: +1-949-951-5003

SHIMANO EUROPE B.V.
Industrieweg 24, 8071 CT Nunspeet, The Netherlands Phone: +31-341-272222

SHIMANO INC.
3-77 Oimatsu-cho Sakai-ku, Sakai, Osaka 590-8577, Japan

Upozornění:
specifikace se mohou změnit v zájmu zlepšení bez předchozího upozornění. (Anglicky)

© Mar. 2006 by Shimano Inc.
