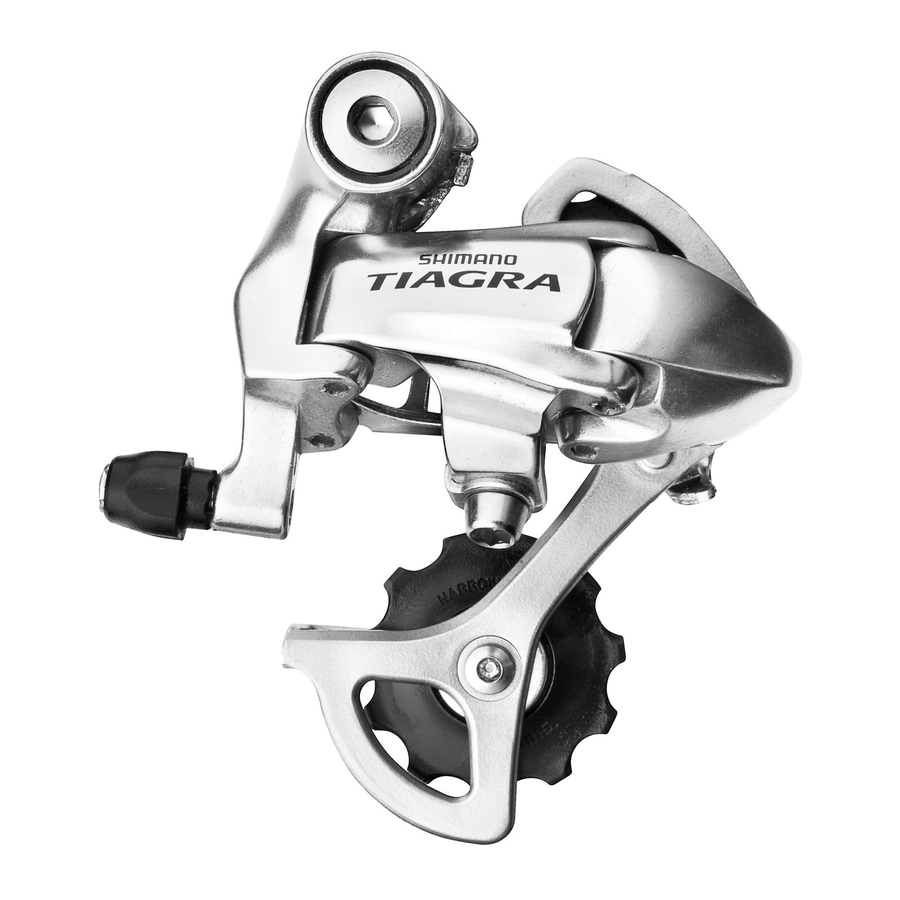

Shimano TIAGRA RD-4500 - galinio pavarų perjungiklio vadovas

Įvadas

Norėdami pasiekti geriausią našumą, rekomenduojame naudoti šią kombinaciją.

Specifikacijos

Galinio pavarų perjungiklio montavimas

Montuodami būkite atsargūs, kad deformacijos nesukeltų B-įtempimo reguliavimo varžtas, besiliečiantis su dropout skirtuku.

Grandinės ilgis

Eigos reguliavimas ir kabelio tvirtinimas

1. Viršutinis reguliavimas
   Pasukite viršutinį reguliavimo varžtą, kad kreipiamasis skriemulys būtų žemiau mažiausios žvaigždutės išorinės linijos, žiūrint iš galo.

2. Kabelio prijungimas ir tvirtinimas
   Prijunkite kabelį prie galinio pavarų perjungiklio ir, pašalinę pradinį kabelio laisvumą, vėl pritvirtinkite prie galinio pavarų perjungiklio, kaip parodyta paveikslėlyje.

   Priveržimo momentas:
   5 - 7 N·m {44 - 60 in. lbs.}

   Pastaba:
   Įsitikinkite, kad kabelis tvirtai įstatytas į griovelį.


3. Apatinis reguliavimas
   Pasukite apatinį reguliavimo varžtą, kad kreipiamasis skriemulys atsidurtų tiesiai vienoje linijoje su didžiausia žvaigždute.
4. Kaip naudoti B-įtempimo reguliavimo varžtą
   Uždėkite grandinę ant mažiausios žvaigždės ir didžiausios žvaigždutės ir pasukite švaistiklio svirtį atgal. Tada pasukite B-įtempimo reguliavimo varžtą, kad sureguliuotumėte kreipiamąjį skriemulį kuo arčiau žvaigždutės, bet ne taip arti, kad jis liestųsi. Tada nustatykite grandinę ant mažiausios žvaigždutės ir pakartokite aukščiau nurodytus veiksmus, kad įsitikintumėte, jog skriemulys nesiliečia su žvaigždute.

5. SIS reguliavimas
   Kelis kartus paspauskite pavarų perjungimo svirtį, kad grandinė persikeltų į 2-ą žvaigždutę. Tada, spausdami svirtį tik tiek, kad pašalintumėte svirties laisvumą, pasukite švaistiklio svirtį. švaistiklio svirtį.


* Grąžinkite svirtį į pradinę padėtį (padėtį, kai svirtis yra 2-oje žvaigždutės padėtyje ir ji buvo atleista), tada pasukite švaistiklio svirtį pagal laikrodžio rodyklę. Jei grandinė liečiasi su 3-ia žvaigždute ir kelia triukšmą, šiek tiek pasukite išorinio korpuso reguliavimo cilindrą pagal laikrodžio rodyklę, kad jį priveržtumėte, kol triukšmas nutrūks ir grandinė veiks sklandžiai.

Paspauskite svirtį, kad perjungtumėte pavaras, ir patikrinkite, ar jokioje pavarų padėtyje nėra triukšmo.

Norėdami pasiekti geriausią SIS našumą, periodiškai sutepkite visas galios perdavimo dalis.

Bendra informacija apie saugumą

• Grandinės valymui naudokite neutralų ploviklį. Nenaudokite šarminių arba rūgštinių ploviklių, tokių kaip rūdžių valikliai, nes tai gali pažeisti ir (arba) sugadinti grandinę.
• Sustiprintą jungiamąjį kaištį naudokite tik siauro tipo grandinei sujungti.
• Yra du skirtingi sustiprintų jungiamųjų kaiščių tipai. Prieš pasirinkdami, kurį kaištį naudoti, būtinai patikrinkite toliau pateiktą lentelę. Jei naudojami kiti nei sustiprinti jungiamieji kaiščiai arba jei naudojamas sustiprintas jungiamasis kaištis ar įrankis, kuris netinka grandinės tipui, gali būti nepasiekta pakankama sujungimo jėga, dėl kurios grandinė gali nutrūkti arba nukristi.

Grandinė	Sustiprintas jungiamasis kaištis	Grandinės įrankis
9 greičių itin siaura grandinė, tokia kaip CN-7701 / CN-HG93		TL-CN32 / TL-CN24
8- / 7- / 6 greičių siaura grandinė, tokia kaip CN-HG50 / CN-IG51		TL-CN32 / TL-CN24

• Jei reikia reguliuoti grandinės ilgį dėl pasikeitusio žvaigždučių dantų skaičiaus, pjūvį atlikite kitoje vietoje nei toje, kur grandinė buvo sujungta naudojant sustiprintą jungiamąjį kaištį arba galinį kaištį. Grandinė bus pažeista, jei ji bus nupjauta toje vietoje, kur ji buvo sujungta su sustiprintu jungiamuoju kaiščiu arba galiniu kaiščiu.

• Patikrinkite, ar grandinės įtempimas yra tinkamas ir ar grandinė nepažeista. Jei įtempimas per silpnas arba grandinė pažeista, ją reikia pakeisti. Jei to nepadarysite, grandinė gali nutrūkti ir sukelti rimtus sužalojimus.
• Prieš montuodami dalis, atidžiai perskaitykite aptarnavimo instrukcijas. Atsilaisvinusios, susidėvėjusios ar pažeistos dalys gali sužaloti dviratininką. Primygtinai rekomenduojame naudoti tik originalias Shimano atsargines dalis.
• Atidžiai perskaitykite šias techninės priežiūros instrukcijas ir laikykite jas saugioje vietoje, kad galėtumėte pasinaudoti ateityje.

Pastaba

• Jei pavarų perjungimas negali būti atliekamas sklandžiai, išvalykite pavarų perjungiklį ir sutepkite visas judančias dalis.
• Jei jungčių laisvumas yra toks didelis, kad reguliavimas neįmanomas, turėtumėte pakeisti pavarų perjungiklį.
• Turėtumėte periodiškai valyti pavarų perjungiklį ir sutepti visas judančias dalis (mechanizmą ir skriemulius).
• Jei negalima atlikti pavarų perjungimo reguliavimo, patikrinkite dviračio galinės dalies lygiagretumo laipsnį. Taip pat patikrinkite, ar kabelis yra suteptas ir ar išorinis korpusas nėra per ilgas arba per trumpas.
• Jei girdite neįprastą triukšmą dėl skriemulio laisvumo, turėtumėte pakeisti skriemulį.
• Kad veiktų sklandžiai, naudokite nurodytą išorinį korpusą ir apatinio kronšteino kabelio kreiptuvą.
• Prieš naudodami sutepkite vidinį kabelį ir išorinio korpuso vidų, kad jie tinkamai slystų.
• Griežtai nerekomenduojama naudoti rėmo su vidiniu kabelių išvedimu, nes jis linkęs pabloginti SIS perjungimo funkciją dėl didelio kabelio pasipriešinimo.
• Dalims netaikoma garantija dėl natūralaus susidėvėjimo ar gedimo, atsiradusio dėl įprasto naudojimo.
• Norėdami pasiekti maksimalų našumą, primygtinai rekomenduojame naudoti Shimano tepalus ir priežiūros produktus.
• Jei turite klausimų dėl montavimo, reguliavimo, priežiūros ar naudojimo būdų, kreipkitės į profesionalų dviračių pardavėją.

SHIMANO AMERICAN CORPORATION
One Holland, Irvine, California 92618, U.S.A. Telefonas: +1-949-951-5003

SHIMANO EUROPE B.V.
Industrieweg 24, 8071 CT Nunspeet, The Netherlands Telefonas: +31-341-272222

SHIMANO INC.
3-77 Oimatsu-cho Sakai-ku, Sakai, Osaka 590-8577, Japan

Atkreipkite dėmesį:
specifikacijos gali būti keičiamos siekiant patobulinimų be įspėjimo. (Anglų k.)

© Mar. 2006 by Shimano Inc.
