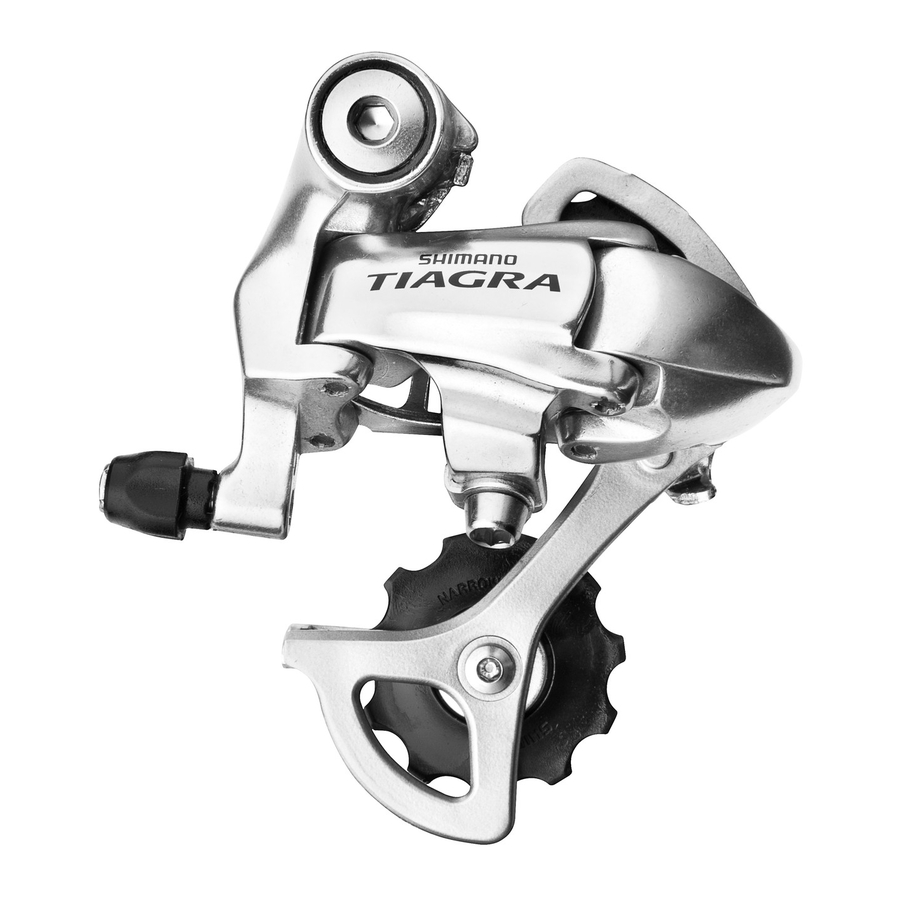

Shimano TIAGRA RD-4500 - Priročnik za zadnji menjalnik

Uvod

Za najboljšo učinkovitost priporočamo uporabo naslednje kombinacije.

Specifikacije

Namestitev zadnjega menjalnika

Pri nameščanju bodite previdni, da ne pride do deformacije zaradi stika vijaka za nastavitev B-napetosti z ušesom okvirja.

Dolžina verige

Nastavitev hoda in pritrditev kabla

1. Zgornja nastavitev
   Obrnite zgornji nastavitveni vijak, da nastavite vodilni škripec pod zunanjo linijo najmanjšega zobnika, ko gledate od zadaj.

2. Priključitev in pritrditev kabla
   Priključite kabel na zadnji menjalnik in po odstranitvi začetne ohlapnosti kabla ga ponovno pritrdite na zadnji menjalnik, kot je prikazano na sliki.

   Zatezni moment:
   5 - 7 N·m {44 - 60 in. lbs.}

   Opomba:
   Prepričajte se, da je kabel varno v utoru.


3. Spodnja nastavitev
   Obrnite spodnji nastavitveni vijak, tako da se vodilni škripec premakne v položaj neposredno v liniji z največjim zobnikom.
4. Kako uporabljati vijak za nastavitev B-napetosti
   Namestite verigo na najmanjši verižnik in največji zobnik ter obrnite ročico gonilke nazaj. Nato obrnite vijak za nastavitev B-napetosti, da nastavite vodilni škripec čim bližje zobniku, vendar ne tako blizu, da se ga dotika. Nato nastavite verigo na najmanjši zobnik in ponovite zgornje, da se prepričate, da se škripec ne dotika zobnika.

5. SIS Nastavitev
   Večkrat uporabite prestavno ročico, da premaknete verigo na 2. zobnik. Nato, medtem ko pritiskate ročico ravno toliko, da odstranite zračnost v ročici, obrnite ročico gonilke. ročico gonilke.


* Vrnite ročico v prvotni položaj (položaj, kjer je ročica na 2. nastavitvi zobnika in je bila sproščena) in nato obrnite ročico gonilke v smeri urinega kazalca. Če se veriga dotika 3. zobnika in povzroča hrup, rahlo obrnite nastavitveni vijak zunanjega ohišja v smeri urinega kazalca, da ga zategnete, dokler se hrup ne ustavi in veriga teče gladko.

Uporabite ročico za prestavljanje in preverite, ali se v nobenem od položajev prestav ne pojavlja hrup.

Za najboljšo učinkovitost SIS redno mažite vse dele za prenos moči.

Splošne varnostne informacije

• Za čiščenje verige uporabite nevtralni detergent. Ne uporabljajte alkalnih ali kislih detergentov, kot so čistila za rjo, saj lahko povzročijo poškodbe in/ali odpoved verige.
• Ojačani povezovalni zatič uporabljajte samo za povezovanje ozke vrste verige.
• Na voljo sta dve različni vrsti ojačanih povezovalnih zatičev. Pred izbiro zatiča preverite spodnjo tabelo. Če uporabljate druge povezovalne zatiče kot ojačane povezovalne zatiče ali če uporabljate ojačani povezovalni zatič ali orodje, ki ni primerno za vrsto verige, morda ne boste dosegli zadostne povezovalne sile, kar lahko povzroči zlom ali padec verige.

Veriga	Ojačani povezovalni zatič	Orodje za verigo
9-stopenjska super ozka veriga, kot je CN-7701 / CN-HG93		TL-CN32 / TL-CN24
8- / 7- / 6-stopenjska ozka veriga, kot je CN-HG50 / CN-IG51		TL-CN32 / TL-CN24

• Če je treba prilagoditi dolžino verige zaradi spremembe v številu zob zobnika, prerežite na drugem mestu kot na mestu, kjer je bila veriga spojena z ojačanim povezovalnim zatičem ali končnim zatičem. Veriga bo poškodovana, če jo prerežete na mestu, kjer je bila spojena z ojačanim povezovalnim zatičem ali končnim zatičem.

• Preverite, ali je napetost verige pravilna in ali veriga ni poškodovana. Če je napetost prešibka ali je veriga poškodovana, jo je treba zamenjati. Če tega ne storite, se lahko veriga zlomi in povzroči resne poškodbe.
• Pred namestitvijo natančno preberite navodila za uporabo delov. Olabljeni, obrabljeni ali poškodovani deli lahko povzročijo poškodbe kolesarja. Priporočamo, da uporabljate samo originalne nadomestne dele Shimano.
• Natančno preberite ta tehnična navodila za uporabo in jih shranite na varnem mestu za kasnejšo uporabo.

Opomba

• Če prestavljanje ne poteka gladko, očistite menjalnik in namažite vse gibljive dele.
• Če je ohlapnost v členih tako velika, da nastavitev ni mogoča, zamenjajte menjalnik.
• Redno čistite menjalnik in namažite vse gibljive dele (mehanizem in škripce).
• Če prestavljanja ni mogoče izvesti, preverite stopnjo vzporednosti na zadnjem delu kolesa. Preverite tudi, ali je kabel namazan in ali je zunanji ovoj predolg ali prekratek.
• Če slišite nenormalen hrup zaradi ohlapnosti v škripcu, zamenjajte škripec.
• Za nemoteno delovanje uporabite določeno zunanje ohišje in spodnje vodilo kabla gonilnega ležaja.
• Pred uporabo namažite notranji kabel in notranjost zunanjega ohišja, da zagotovite pravilno drsenje.
• Uporaba okvirja z notranjo napeljavo kablov močno odsvetujemo, saj ima zaradi visoke upornosti kabla težnje po poslabšanju funkcije prestavljanja SIS.
• Za dele ni zagotovljena zaščita pred naravno obrabo ali poslabšanjem zaradi normalne uporabe.
• Za največjo učinkovitost priporočamo maziva in izdelke za vzdrževanje Shimano.
• Za vsa vprašanja v zvezi z načini namestitve, nastavitve, vzdrževanja ali delovanja se obrnite na strokovnega prodajalca koles.

SHIMANO AMERICAN CORPORATION
One Holland, Irvine, California 92618, U.S.A. Phone: +1-949-951-5003

SHIMANO EUROPE B.V.
Industrieweg 24, 8071 CT Nunspeet, The Netherlands Phone: +31-341-272222

SHIMANO INC.
3-77 Oimatsu-cho Sakai-ku, Sakai, Osaka 590-8577, Japan

Prosimo, upoštevajte:
specifikacije se lahko spremenijo zaradi izboljšav brez predhodnega obvestila. (Angleščina)

© Mar. 2006 by Shimano Inc.
