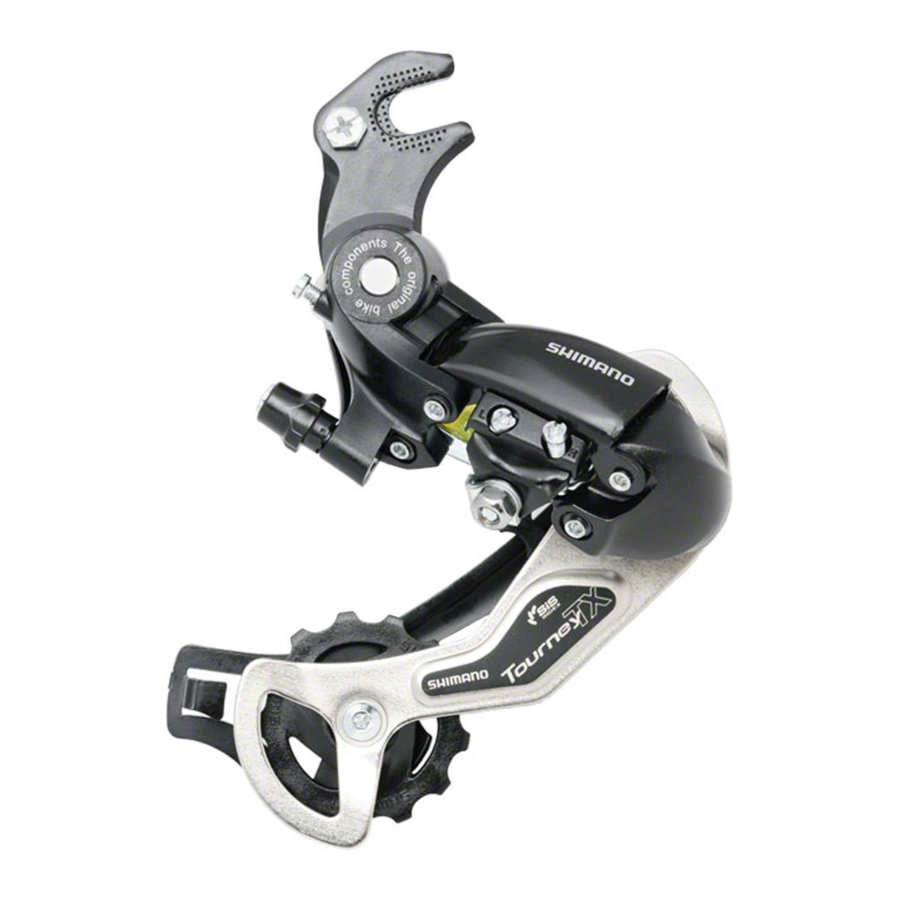

Shimano RD-TX35, RD-TX55, RD-TX75 - Priročnik za tehnično servisiranje zadnjega menjalnika

Namestitev zadnjega menjalnika

Dolžina verige

Dodajte 2 člena (z verigo na največjem zobniku in največjem verižniku)

Pritrditev kabla in nastavitev hoda

Namestite zunanji ovoj tako, da se ne dotika košare in blatnika, sicer lahko pride do težav z delovanjem menjalnika.

Nastavite zunanji ovoj (RD-TX75/RD-TX55) tako, da bo njegova dolžina naslednja.

• Če napeljujete ohišje navzgor:
  (Veriga mora biti na največjem verižniku in na največjem zobniku.)
  Dodajte 10 mm dolžini zunanjega ohišja od konca, ki je vstavljen v držalo zunanjega ohišja, do konca, ki je vstavljen v povezavo.


• Če napeljujete ohišje navzdol:
  (Veriga mora biti na največjem verižniku in na največjem zobniku.)
  Nastavite dolžino zunanjega ohišja tako, da opisuje gladek lok in da se povezava ustavi v položaju, kjer je majhna vrzel med povezavo in omejevalnikom povezave.

  Povežite notranji kabel z menjalnikom, kot je prikazano na sliki.


Ta servisno navodilo pojasnjuje, kako uporabljati in vzdrževati kolesarske dele Shimano, ki so bili uporabljeni na vašem novem kolesu.
Za vsa vprašanja v zvezi z vašim kolesom ali drugimi zadevami, ki niso povezane z deli Shimano, se obrnite na mesto nakupa ali proizvajalca koles.

1. Zgornja nastavitev
   Obrnite zgornji nastavitveni vijak, da nastavite vodilni škripec pod zunanjo linijo najmanjšega zobnika, ko gledate od zadaj.

2. Priključitev in pritrditev kabla
   Priključite kabel na zadnji menjalnik in, potem ko odstranite začetno ohlapnost kabla, ga ponovno pritrdite na zadnji menjalnik, kot je prikazano na sliki. Pritrdite kabel tako, da ga povlečete s kleščami s silo 5 - 10 kg.

3. Spodnja nastavitev
   Obrnite spodnji nastavitveni vijak tako, da se vodilni škripec premakne v položaj neposredno pod največji zobnik.

4. Kako uporabljati vijak za nastavitev B-napetosti
   Namestite verigo na najmanjši verižnik Največji zobnik Najmanjši zobnik in največji zobnik ter obrnite ročico gonilke nazaj. Nato obrnite vijak za nastavitev B-napetosti, da nastavite vodilni škripec čim bližje zobniku, vendar ne tako blizu, da se ga dotika. Nato nastavite verigo na najmanjši zobnik in ponovite zgornje, da se prepričate, da se škripec ne dotika zobnika.


SIS nastavitev

Večkrat pritisnite prestavno ročico, da premaknete verigo na 2. zobnik. Nato, medtem ko pritiskate ročico ravno toliko, da odstranite zračnost v ročici, obrnite ročico gonilke.

Pri prestavljanju v 3. prestavo


Zategnite nastavitveni vijak zunanjega kabla, dokler se veriga ne vrne na 2. zobnik. (v smeri urinega kazalca)


Najboljša nastavitev*

Ko se ne sliši noben zvok


Odvijte nastavitveni vijak zunanjega ohišja, dokler se veriga ne dotakne 3. zobnika in povzroča hrup. (v nasprotni smeri urinega kazalca)


*Najboljša nastavitev

Najboljša nastavitev je, ko se prestavna ročica pritisne ravno toliko, da se odstrani zračnost, veriga pa se dotakne 3. zobnika in povzroča hrup.
* Vrnite ročico v prvotni položaj (položaj, kjer je ročica v nastavitvi 2. zobnika in je bila sproščena) in nato obrnite ročico gonilke v smeri urinega kazalca. Če se veriga dotika 3. zobnika in povzroča hrup, rahlo obrnite nastavitveni vijak zunanjega ohišja v smeri urinega kazalca, da ga zategnete, dokler se hrup ne ustavi in veriga teče gladko.
Za najboljšo zmogljivost SIS občasno namažite vse dele za prenos moči.

Deli

1. Isti deli.
2. Deli so uporabni, vendar se razlikujejo po materialih, videzu, zaključku, velikosti itd.
   Odsotnost oznake pomeni nezamenljivost.

© Shimano Inc. A
Specifikacije se lahko spremenijo brez predhodnega obvestila.
One Holland, Irvine, California 92618, U.S.A. Phone: +1-949-951-5003 Industrieweg 24, 8071 CT Nunspeet, The Netherlands Phone: +31-341-272222
Servisna navodila v drugih jezikih so na voljo na: http://techdocs.shimano.com
Prosimo, upoštevajte: specifikacije se lahko spremenijo za izboljšave brez predhodnega obvestila. (Angleščina) © Mar. 2010 by Shimano Inc. XBC IZM Printed in Singapore.
