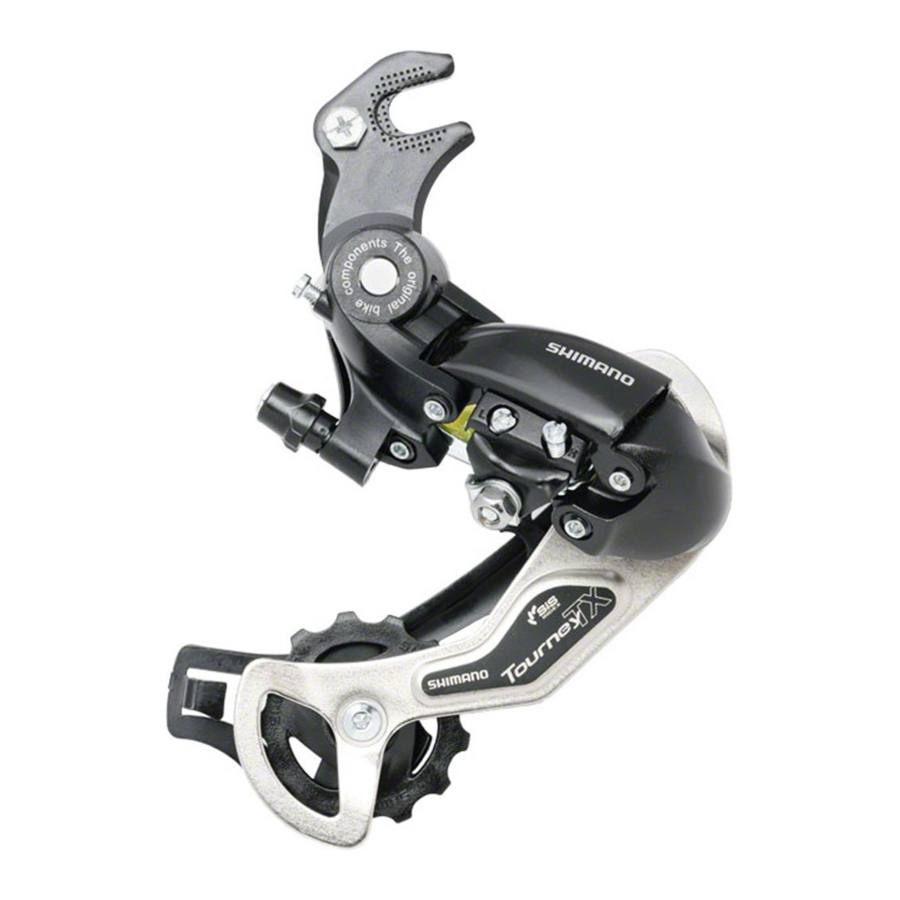

Shimano RD-TX35, RD-TX55, RD-TX75 - Manual de Servicio Técnico del Desviador Trasero

Instalación del desviador trasero

Longitud de la cadena

Añadir 2 eslabones (con la cadena tanto en el piñón más grande como en el plato más grande)

Fijación del cable y ajuste de carrera

Coloque la funda exterior de forma que no toque la canasta ni el guardabarros, de lo contrario, podría causar un problema con el rendimiento del desviador.

Ajuste la funda exterior (RD-TX75/RD-TX55) de forma que su longitud sea la siguiente.

• Si la funda se dirige hacia arriba:
  (La cadena debe estar en el plato más grande y en el piñón más grande).
  Añada 10 mm a la longitud de la funda exterior desde el extremo que se inserta en el soporte de la funda exterior hasta el extremo que se inserta en el eslabón.


• Si la funda se dirige hacia abajo:
  (La cadena debe estar en el plato más grande y en el piñón más grande).
  Ajuste la longitud de la funda exterior de forma que describa un arco suave, y de forma que el eslabón se detenga en una posición donde haya un pequeño espacio entre el eslabón y el tope del eslabón.

  Conecte el cable interior al desviador como se muestra en la ilustración.


Esta instrucción de servicio explica cómo usar y mantener las piezas de bicicleta Shimano que se han utilizado en su nueva bicicleta.
Para cualquier pregunta relacionada con su bicicleta u otros asuntos que no estén relacionados con las piezas de Shimano, póngase en contacto con el lugar de compra o con el fabricante de la bicicleta.

1. Ajuste superior
   Gire el tornillo de ajuste superior para ajustar de forma que la polea guía quede debajo de la línea exterior del piñón más pequeño cuando se mira desde la parte trasera.

2. Conexión y fijación del cable
   Conecte el cable al desviador trasero y, después de eliminar la holgura inicial del cable, vuelva a fijarlo al desviador trasero como se muestra en la ilustración. Asegure el cable tirando de él con unos alicates con una fuerza de 5 - 10 kg.

3. Ajuste inferior
   Gire el tornillo de ajuste inferior para que la polea guía se mueva a una posición directamente debajo del piñón más grande.

4. Cómo usar el tornillo de ajuste de tensión B
   Monte la cadena en el plato más pequeño, el piñón más grande, el piñón más pequeño y el piñón más grande, y gire el brazo de la biela hacia atrás. A continuación, gire el tornillo de ajuste de tensión B para ajustar la polea guía lo más cerca posible del piñón, pero no tanto como para que lo toque. A continuación, coloque la cadena en el piñón más pequeño y repita lo anterior para asegurarse de que la polea no toca el piñón.


Ajuste SIS

Accione la palanca de cambio varias veces para mover la cadena al segundo piñón. A continuación, mientras presiona la palanca lo suficiente para eliminar el juego de la palanca, gire el brazo de la biela.

Al cambiar a 3ª


Apriete el tensor del cable exterior hasta que la cadena vuelva al segundo piñón. (en el sentido de las agujas del reloj)


Ajuste óptimo*

Cuando no se oye ningún sonido


Afloje el tensor de la funda exterior hasta que la cadena toque el tercer piñón y haga ruido. (en sentido contrario a las agujas del reloj)


*Ajuste óptimo

El mejor ajuste es cuando la palanca de cambio se acciona lo suficiente para eliminar el juego y la cadena toca el tercer piñón y hace ruido.
* Vuelva a colocar la palanca en su posición original (la posición en la que la palanca está en el ajuste del segundo piñón y se ha soltado) y, a continuación, gire el brazo de la biela en el sentido de las agujas del reloj. Si la cadena está tocando el tercer piñón y haciendo ruido, gire ligeramente el tensor de la funda exterior en el sentido de las agujas del reloj para apretarlo hasta que el ruido cese y la cadena funcione con suavidad.
Para obtener el mejor rendimiento del SIS, lubrique periódicamente todas las piezas de transmisión de potencia.

Piezas

1. Mismas piezas.
2. Las piezas son utilizables, pero difieren en materiales, apariencia, acabado, tamaño, etc.
   La ausencia de marca indica la no intercambiabilidad.
