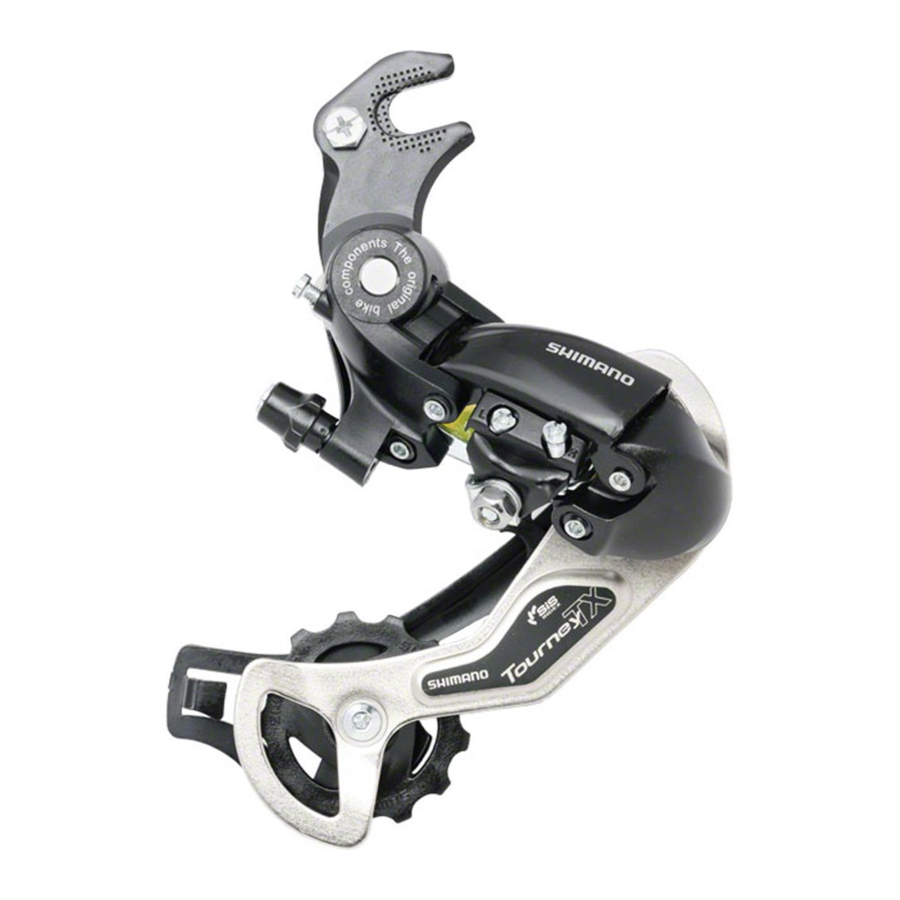

Shimano RD-TX35, RD-TX55, RD-TX75 - Manual de Serviço Técnico do Desviador Traseiro

Instalação do desviador traseiro

Comprimento da corrente

Adicione 2 elos (com a corrente tanto na roda dentada maior quanto no prato maior)

Fixação do cabo e ajuste do curso

Coloque a caixa exterior de forma que não toque na cesta e no guarda-lamas, caso contrário, pode causar um problema com o desempenho do desviador.

Ajuste a caixa exterior (RD-TX75/RD-TX55) de forma que o seu comprimento seja o seguinte.

• Se encaminhar a caixa para cima:
  (A corrente deve estar no prato maior e na roda dentada maior.)
  Adicione 10 mm ao comprimento da caixa exterior desde a extremidade que é inserida no suporte da caixa exterior até à extremidade que é inserida na ligação.


• Se encaminhar a caixa para baixo:
  (A corrente deve estar no prato maior e na roda dentada maior.)
  Ajuste o comprimento da caixa exterior de forma que descreva um arco suave e de forma que a ligação pare numa posição onde haja uma pequena folga entre a ligação e o batente da ligação.

  Ligue o cabo interior ao desviador conforme mostrado na ilustração.


Esta instrução de serviço explica como usar e manter as peças de bicicleta Shimano que foram usadas na sua nova bicicleta.
Para qualquer questão relacionada com a sua bicicleta ou outros assuntos que não estejam relacionados com as peças Shimano, por favor contacte o local de compra ou o fabricante da bicicleta.

1. Ajuste superior
   Gire o parafuso de ajuste superior para ajustar de forma que a polia guia fique abaixo da linha exterior da roda dentada mais pequena quando vista por trás.

2. Ligação e fixação do cabo
   Ligue o cabo ao desviador traseiro e, depois de retirar a folga inicial do cabo, volte a fixá-lo ao desviador traseiro conforme mostrado na ilustração. Fixe o cabo puxando-o com alicates com uma força de 5 - 10 kg.

3. Ajuste inferior
   Gire o parafuso de ajuste inferior para que a polia guia se mova para uma posição diretamente abaixo da roda dentada maior.

4. Como usar o parafuso de ajuste da tensão B
   Monte a corrente no prato mais pequeno Roda dentada maior Roda dentada mais pequena e na roda dentada maior, e gire o braço da manivela para trás. Em seguida, gire o parafuso de ajuste da tensão B para ajustar a polia guia o mais próximo possível da roda dentada, mas não tão perto que toque. Em seguida, coloque a corrente na roda dentada mais pequena e repita o acima para garantir que a polia não toca na roda dentada.


Ajuste SIS

Opere a alavanca de mudanças várias vezes para mover a corrente para a 2ª roda dentada. Em seguida, enquanto pressiona a alavanca o suficiente para retirar a folga da alavanca, gire o braço da manivela.

Ao mudar para a 3ª


Aperte o tambor de ajuste do cabo exterior até que a corrente retorne à 2ª roda dentada. (sentido horário)


Melhor configuração*

Quando nenhum som é ouvido


Afrouxe o tambor de ajuste da caixa exterior até que a corrente toque na 3ª roda dentada e faça barulho. (sentido anti-horário)


*Melhor configuração

A melhor configuração é quando a alavanca de mudanças é operada o suficiente para retirar a folga e a corrente toca na 3ª roda dentada e faz barulho.
* Retorne a alavanca à sua posição original (a posição onde a alavanca está na 2ª configuração da roda dentada e foi libertada) e, em seguida, gire o braço da manivela no sentido horário. Se a corrente estiver a tocar na 3ª roda dentada e a fazer barulho, gire ligeiramente o tambor de ajuste da caixa exterior no sentido horário para apertá-lo até que o barulho pare e a corrente funcione suavemente.
Para o melhor desempenho do SIS, lubrifique periodicamente todas as peças de transmissão de energia.

Peças

1. Mesmas peças.
2. As peças são utilizáveis, mas diferem em materiais, aparência, acabamento, tamanho, etc.
   A ausência de marca indica não intercambialidade.

© Shimano Inc. A
As especificações estão sujeitas a alterações sem aviso prévio.
One Holland, Irvine, California 92618, U.S.A. Telefone: +1-949-951-5003 Industrieweg 24, 8071 CT Nunspeet, The Netherlands Telefone: +31-341-272222
As instruções de serviço em outros idiomas estão disponíveis em: http://techdocs.shimano.com
Atenção: as especificações estão sujeitas a alterações para melhorias sem aviso prévio. (Inglês) © Mar. 2010 by Shimano Inc. XBC IZM Impresso em Singapura.
