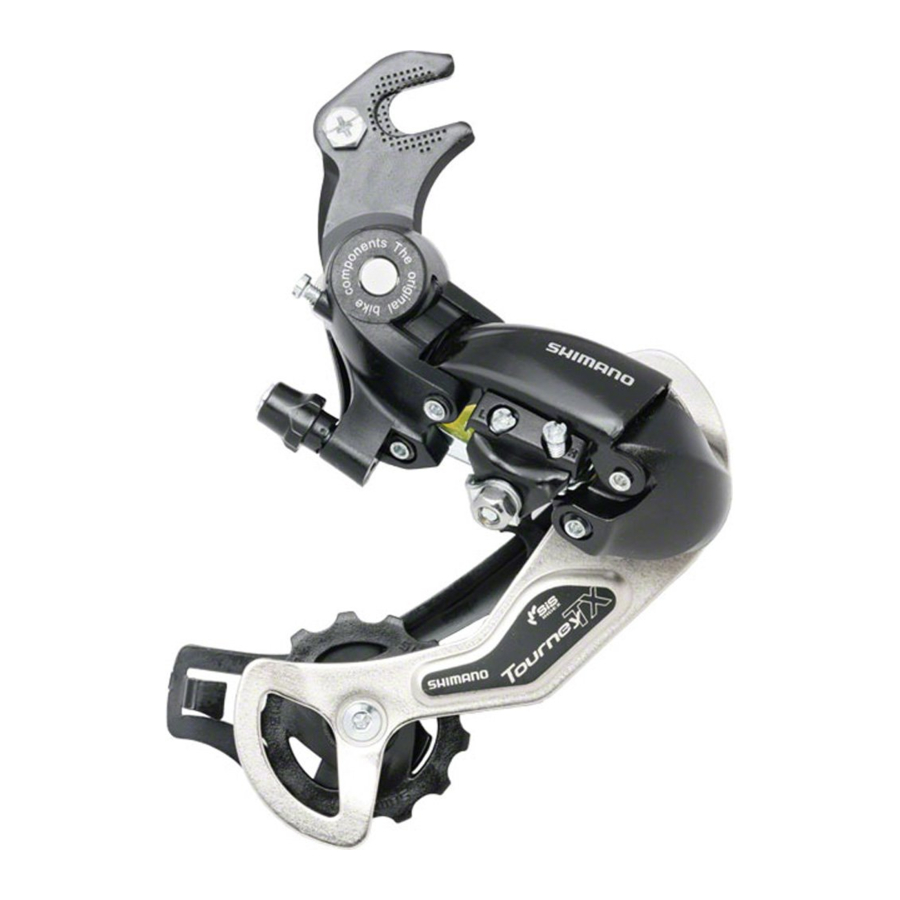

Shimano RD-TX35, RD-TX55, RD-TX75 - Manual de Serviço Técnico do Câmbio Traseiro

Instalação do câmbio traseiro

Comprimento da corrente

Adicione 2 elos (com a corrente na maior catraca e na maior coroa)

Fixação do cabo e ajuste do curso

Posicione a capa externa de forma que não toque na cesta e no para-lama, caso contrário, pode causar um problema com o desempenho do câmbio.

Ajuste a capa externa (RD-TX75/RD-TX55) de forma que seu comprimento seja o seguinte.

• Se rotear a capa para cima:
  (A corrente deve estar na maior coroa e na maior catraca.)
  Adicione 10 mm ao comprimento da capa externa da extremidade que é inserida no suporte da capa externa até a extremidade que é inserida no elo.


• Se rotear a capa para baixo:
  (A corrente deve estar na maior coroa e na maior catraca.)
  Ajuste o comprimento da capa externa de forma que descreva um arco suave e que o elo pare em uma posição onde haja uma pequena folga entre o elo e a parada do elo.

  Conecte o cabo interno ao câmbio conforme mostrado na ilustração.


Esta instrução de serviço explica como usar e manter as peças de bicicleta Shimano que foram usadas em sua nova bicicleta.
Para quaisquer perguntas sobre sua bicicleta ou outros assuntos que não estejam relacionados às peças Shimano, entre em contato com o local de compra ou o fabricante da bicicleta.

1. Ajuste superior
   Gire o parafuso de ajuste superior para ajustar de forma que a polia guia fique abaixo da linha externa da menor catraca quando vista por trás.

2. Conexão e fixação do cabo
   Conecte o cabo ao câmbio traseiro e, após eliminar a folga inicial no cabo, reconecte ao câmbio traseiro conforme mostrado na ilustração. Prenda o cabo puxando-o com um alicate com uma força de 5 - 10 kg.

3. Ajuste inferior
   Gire o parafuso de ajuste inferior para que a polia guia se mova para uma posição diretamente abaixo da maior catraca.

4. Como usar o parafuso de ajuste de tensão B
   Monte a corrente na menor coroa, maior catraca, menor catraca e na maior catraca, e gire o braço da manivela para trás. Em seguida, gire o parafuso de ajuste de tensão B para ajustar a polia guia o mais próximo possível da catraca, mas não tão perto a ponto de tocá-la. Em seguida, coloque a corrente na menor catraca e repita o procedimento acima para garantir que a polia não toque na catraca.


Ajuste SIS

Opere a alavanca de câmbio várias vezes para mover a corrente para a 2ª catraca. Em seguida, enquanto pressiona a alavanca apenas o suficiente para eliminar a folga na alavanca, gire o braço da manivela.

Ao mudar para a 3ª


Aperte o parafuso de ajuste do cabo externo até que a corrente retorne à 2ª catraca. (sentido horário)


Melhor configuração*

Quando nenhum som é ouvido


Afrouxe o parafuso de ajuste da capa externa até que a corrente toque a 3ª catraca e faça barulho. (sentido anti-horário)


*Melhor configuração

A melhor configuração é quando a alavanca de câmbio é operada apenas o suficiente para eliminar a folga e a corrente toca a 3ª catraca e faz barulho.
* Retorne a alavanca à sua posição original (a posição onde a alavanca está na 2ª configuração da catraca e foi liberada) e, em seguida, gire o braço da manivela no sentido horário. Se a corrente estiver tocando a 3ª catraca e fazendo barulho, gire o parafuso de ajuste da capa externa no sentido horário ligeiramente para apertá-lo até que o ruído pare e a corrente funcione suavemente.
Para o melhor desempenho do SIS, lubrifique periodicamente todas as peças de transmissão de energia.

Peças

1. Mesmas peças.
2. As peças são utilizáveis, mas diferem em materiais, aparência, acabamento, tamanho, etc.
   A ausência de marca indica não intercambialidade.

© Shimano Inc. A
As especificações estão sujeitas a alterações sem aviso prévio.
