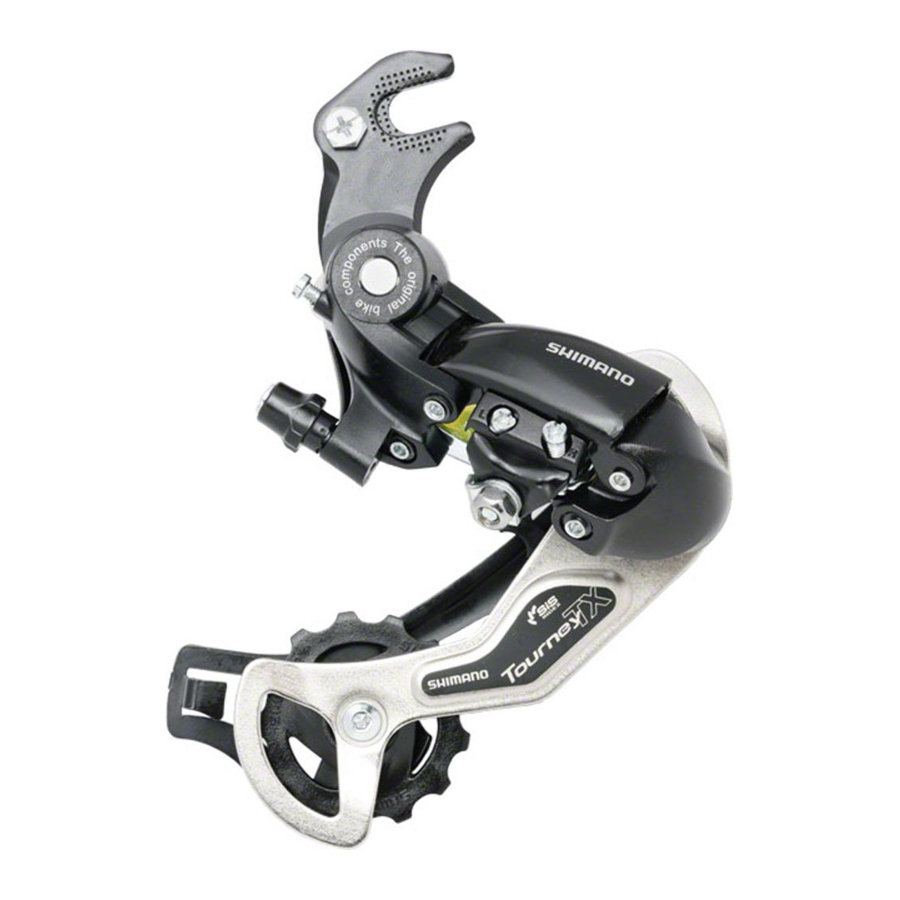

Shimano RD-TX35, RD-TX55, RD-TX75 - galinio pavarų perjungiklio techninės priežiūros vadovas

Turinys

1 Galinio pavarų perjungiklio montavimas
2 Grandinės ilgis
3 Troselio tvirtinimas ir eigos reguliavimas
4 SIS reguliavimas
5 Dalys
6 Atsisiųsti instrukciją
7 Kitomis kalbomis

Galinio pavarų perjungiklio montavimas

Grandinės ilgis

Pridėkite 2 grandies narius (kai grandinė yra ant didžiausios žvaigždutės ir didžiausio priekinio žvaigždės)

Troselio tvirtinimas ir eigos reguliavimas

Padėkite išorinį korpusą taip, kad jis neliestų krepšio ir purvasargio, kitaip tai gali sukelti problemų dėl pavarų perjungiklio veikimo.

Nustatykite išorinį korpusą (RD-TX75/RD-TX55) taip, kad jo ilgis būtų toks.

Jei korpusas nutiestas aukštyn:
(Grandinė turi būti ant didžiausio priekinio žvaigždės ir ant didžiausios žvaigždutės.)
Pridėkite 10 mm prie išorinio korpuso ilgio nuo galo, kuris įkištas į išorinio korpuso laikiklį, iki galo, kuris įkištas į jungtį.
Jei korpusas nutiestas žemyn:
(Grandinė turi būti ant didžiausio priekinio žvaigždės ir ant didžiausios žvaigždutės.)
Nustatykite išorinio korpuso ilgį taip, kad jis apibūdintų sklandų lanką ir kad jungtis sustotų tokioje padėtyje, kurioje tarp jungties ir jungties stabdiklio būtų nedidelis tarpas.

Prijunkite vidinį troselį prie pavarų perjungiklio, kaip parodyta iliustracijoje.

Šiose techninės priežiūros instrukcijose paaiškinama, kaip naudoti ir prižiūrėti dviračio dalis Shimano, kurios buvo naudojamos ant jūsų naujo dviračio.
Jei turite klausimų dėl savo dviračio ar kitų dalykų, kurie nėra susiję su Shimano dalimis, kreipkitės į pirkimo vietą arba dviračio gamintoją.

Viršutinis reguliavimas
Pasukite viršutinį reguliavimo varžtą, kad sureguliuotumėte taip, kad kreipiamasis skriemulys būtų žemiau išorinės mažiausios žvaigždutės linijos, žiūrint iš galo.
Troselio prijungimas ir tvirtinimas
Prijunkite troselį prie galinio pavarų perjungiklio ir, pašalinę pradinį troselio laisvumą, vėl pritvirtinkite prie galinio pavarų perjungiklio, kaip parodyta iliustracijoje. Pritvirtinkite troselį traukdami jį replėmis 5–10 kg jėga.
Apatinis reguliavimas
Pasukite apatinį reguliavimo varžtą taip, kad kreipiamasis skriemulys pajudėtų į padėtį tiesiai po didžiausia žvaigždute.
Kaip naudoti B įtempimo reguliavimo varžtą
Uždėkite grandinę ant mažiausio priekinio žvaigždės Didžiausia žvaigždutė Mažiausia žvaigždutė ir didžiausios žvaigždutės ir pasukite švaistiklio svirtį atgal. Tada pasukite B įtempimo reguliavimo varžtą, kad sureguliuotumėte kreipiamąjį skriemulį kuo arčiau žvaigždutės, bet ne taip arti, kad jis liestųsi. Tada nustatykite grandinę ant mažiausios žvaigždutės ir pakartokite aukščiau nurodytus veiksmus, kad įsitikintumėte, jog skriemulys neliečia žvaigždutės.

SIS reguliavimas

Kelis kartus paspauskite perjungimo svirtį, kad grandinė pajudėtų į 2-ą žvaigždutę. Tada, spausdami svirtį tiek, kad pašalintumėte svirties laisvumą, pasukite švaistiklio svirtį.

Perjungiant į 3-ią

Priveržkite išorinio troselio reguliavimo cilindrą, kol grandinė grįš į 2-ą žvaigždutę. (pagal laikrodžio rodyklę)

Geriausias nustatymas*

Kai negirdėti jokio garso

Atlaisvinkite išorinio korpuso reguliavimo cilindrą, kol grandinė palies 3-ią žvaigždutę ir sukels triukšmą. (prieš laikrodžio rodyklę)

*Geriausias nustatymas

Geriausias nustatymas yra tada, kai perjungimo svirtis paspaudžiama tiek, kad pašalintų laisvumą, o grandinė paliečia 3-ią žvaigždutę ir sukelia triukšmą.
* Grąžinkite svirtį į pradinę padėtį (padėtį, kurioje svirtis yra 2-oje žvaigždutės padėtyje ir ji buvo atleista), tada pasukite švaistiklio svirtį pagal laikrodžio rodyklę. Jei grandinė liečia 3-ią žvaigždutę ir kelia triukšmą, šiek tiek pasukite išorinio korpuso reguliavimo cilindrą pagal laikrodžio rodyklę, kad jį priveržtumėte, kol triukšmas sustos ir grandinė veiks sklandžiai.
Norėdami pasiekti geriausią SIS veikimą, periodiškai sutepkite visas galios perdavimo dalis.

Dalys

ITEM NO. (PREKĖS NR.)	SHIMANO CODE NO. (SHIMANO KODO NR.)	DESCRIPTION (APRAŠYMAS)	INTERCHANGEABILITY (PAKEIČIAMUMAS)
1	Y5WS98010	Stroke Adjusting Screws (Eigos reguliavimo varžtai) (M4 x 15.3) & Plate (Plokštelė)
2	Y5WG98010	Cable Fixing Bolt Unit (Troselio tvirtinimo varžto mazgas)	A
3	Y5V898030	Cable Adjusting Bolt Unit (Troselio reguliavimo varžto mazgas)		A
4	Y5T822100	B-Tension Adjusting Screw (B įtempimo reguliavimo varžtas) (M4 x 17.5)		A
5	Y54M98030	Adapter Bolt (Adapterio varžtas) (M5 x 11.5) & Nut (Veržlė)		A
6	Y5WS98020	B-Axle & Spacer (B ašis ir tarpiklis) (Direct Attachment Type (Tiesioginio tvirtinimo tipas))
7	Y5TW35010	Guide Pulley Bolt (Kreipiamojo skriemulio varžtas) (M5 x 15.2)
8	Y5TW35040	Tension Pulley Bolt (Įtempimo skriemulio varžtas) (M5 x 13.35)
9	Y5WS98030	Guide & Tension Pulley Unit (Kreipiamojo ir įtempimo skriemulio mazgas)
10	Y5WS09000	Inner Plate (Vidinė plokštelė)

Tos pačios dalys.
Dalys yra tinkamos naudoti, bet skiriasi medžiagomis, išvaizda, apdaila, dydžiu ir kt.
Ženklo nebuvimas rodo, kad dalys nėra keičiamos.

© Shimano Inc. A
Specifikacijos gali būti keičiamos be įspėjimo.
One Holland, Irvine, California 92618, U.S.A. Phone: +1-949-951-5003 Industrieweg 24, 8071 CT Nunspeet, The Netherlands Phone: +31-341-272222
Techninės priežiūros instrukcijas kitomis kalbomis rasite: http://techdocs.shimano.com
Atkreipkite dėmesį: specifikacijos gali būti keičiamos siekiant patobulinimų be įspėjimo. (Anglų kalba) © Mar. 2010 by Shimano Inc. XBC IZM Printed in Singapore.
