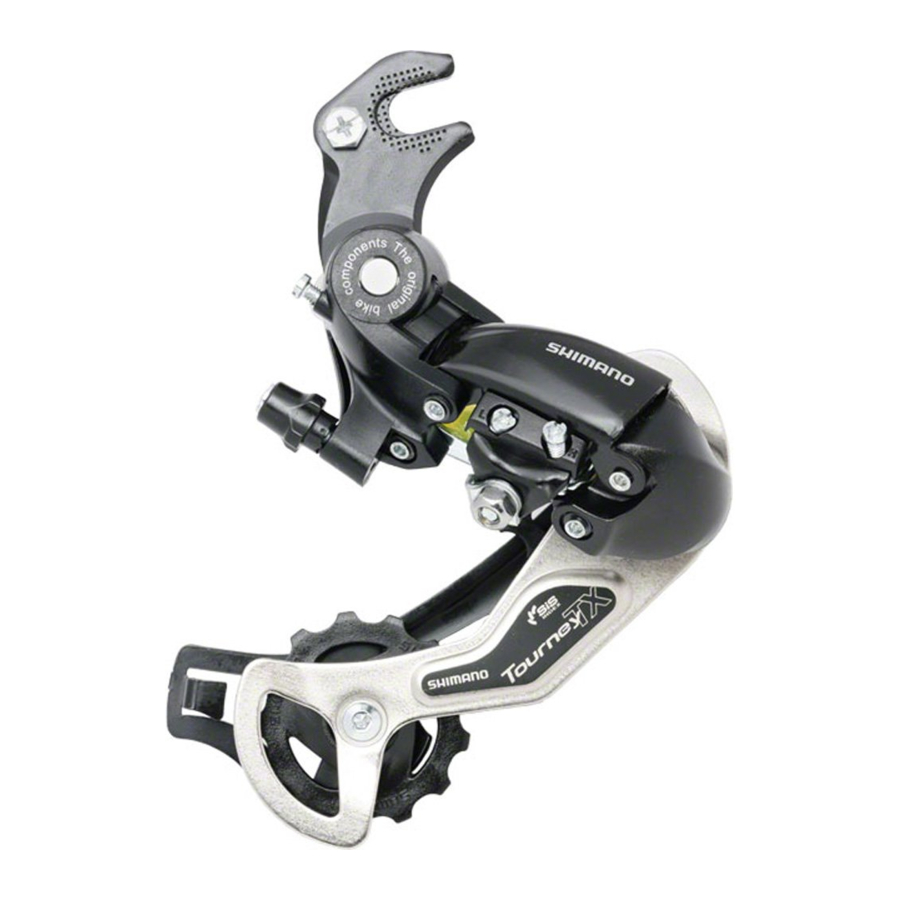

Shimano RD-TX35, RD-TX55, RD-TX75 - Orqa tormoz moslamasining texnik xizmat ko'rsatish qo'llanmasi
Orqa tormoz moslamasini o'rnatish
Zanjir uzunligi
2 ta bo'g'inni qo'shing (zanjir eng katta tishli g'ildirak va eng katta zanjirli g'ildirakda bo'lganda)
Kabelni mahkamlash va yurishni sozlash
Tashqi qoplamani savat va loydan himoya qiluvchi qismga tegmaydigan qilib joylashtiring, aks holda tormoz moslamasining ishlashida muammo bo'lishi mumkin.
Tashqi qoplamani (RD-TX75/RD-TX55) quyidagicha o'rnating.
- Agar qoplamani yuqoriga yo'naltirilsa:
(Zanjir eng katta zanjirli g'ildirakda va eng katta tishli g'ildirakda bo'lishi kerak.)
Tashqi qoplamaning uzunligiga tashqi qoplam ushlagichiga kiritilgan uchidan bo'g'inga kiritilgan uchigacha 10 mm qo'shing.
![]()
![Tashqi qoplamani o'rnating - 1-qadam]( "Shimano - RD-TX35 - Tashqi qoplamani o'rnating - 1-qadam")
- Agar qoplamani pastga yo'naltirilsa:
(Zanjir eng katta zanjirli g'ildirakda va eng katta tishli g'ildirakda bo'lishi kerak.)
Tashqi qoplamaning uzunligini shunday o'rnatingki, u silliq yoyni tasvirlasin va bo'g'in bo'g'in to'xtash joyi va bo'g'in o'rtasida kichik bo'shliq bo'lgan joyda to'xtasin.
![Tashqi qoplamani o'rnating - 2-qadam]( "Shimano - RD-TX35 - Tashqi qoplamani o'rnating - 2-qadam")
Ichki kabelni rasmda ko'rsatilgandek tormoz moslamasiga ulang.
![Tashqi qoplamani o'rnating - 3-qadam]( "Shimano - RD-TX35 - Tashqi qoplamani o'rnating - 3-qadam")
Ushbu xizmat ko'rsatish yo'riqnomasi sizning yangi velosipedingizda ishlatilgan Shimano velosiped qismlaridan qanday foydalanish va ularga xizmat ko'rsatishni tushuntiradi.
Velosipedingiz yoki Shimano qismlariga aloqasi bo'lmagan boshqa masalalar bo'yicha savollaringiz bo'lsa, iltimos, sotib olish joyiga yoki velosiped ishlab chiqaruvchisiga murojaat qiling.
- Yuqori sozlash
Orqadan qaraganda yo'naltiruvchi g'ildirak eng kichik tishli g'ildirakning tashqi chizig'i ostida bo'lishi uchun yuqori sozlash vintini burang.
![Yuqori sozlash]( "Shimano - RD-TX35 - Yuqori sozlash")
- Kabelni ulash va mahkamlash
Kabelni orqa tormoz moslamasiga ulang va kabeldagi dastlabki bo'shliqni olib tashlaganingizdan so'ng, rasmda ko'rsatilgandek orqa tormoz moslamasiga qayta ulang. Kabelni 5 - 10 kg kuch bilan penseler bilan tortib mahkamlang.
![Kabelni ulash va mahkamlash]( "Shimano - RD-TX35 - Kabelni ulash va mahkamlash")
- Pastki sozlash
Yo'naltiruvchi g'ildirak to'g'ridan-to'g'ri eng katta tishli g'ildirak ostiga o'tishi uchun pastki sozlash vintini burang.
![Pastki sozlash]( "Shimano - RD-TX35 - Pastki sozlash")
- B-taranglikni sozlash vintidan qanday foydalanish kerak
Zanjirni eng kichik zanjirli g'ildirakka, eng katta tishli g'ildirakka va eng katta tishli g'ildirakka o'rnating va krank qo'lini orqaga burang. Keyin yo'naltiruvchi g'ildirakni tishli g'ildirakka iloji boricha yaqinroq sozlash uchun B-taranglikni sozlash vintini burang, lekin tegib ketadigan darajada yaqin emas. Keyin zanjirni eng kichik tishli g'ildirakka o'rnating va g'ildirak tishli g'ildirakka tegmasligiga ishonch hosil qilish uchun yuqoridagi amallarni takrorlang.
![B-taranglikni sozlash vintidan qanday foydalanish kerak]( "Shimano - RD-TX35 - B-taranglikni sozlash vintidan qanday foydalanish kerak")
SIS sozlash
Zanjirni 2-tishli g'ildirakka o'tkazish uchun o'tkazish dastagini bir necha marta ishlating. Keyin, dastakdagi bo'shliqni olish uchun dastakni yetarli darajada bosib, krank qo'lini burang.
3-ga o'tayotganda
Zanjir 2-tishli g'ildirakka qaytguncha tashqi kabelni sozlash barabanini torting. (soat yo'nalishi bo'yicha)
Eng yaxshi sozlash*
Umuman hech qanday ovoz eshitilmaganda
Zanjir 3-tishli g'ildirakka tegib, shovqin chiqarmaguncha tashqi qoplamani sozlash barabanini bo'shating. (soat yo'nalishiga teskari)
*Eng yaxshi sozlash
Eng yaxshi sozlash - bu o'tkazish dastagi bo'shliqni olish uchun yetarli darajada ishlatilganda va zanjir 3-tishli g'ildirakka tegib, shovqin chiqarganda.
* Dastakni o'zining asl holatiga qaytaring (dastak 2-tishli g'ildirak sozlamasida bo'lgan va qo'yib yuborilgan holat) va keyin krank qo'lini soat yo'nalishi bo'yicha burang. Agar zanjir 3-tishli g'ildirakka tegib, shovqin chiqarayotgan bo'lsa, shovqin to'xtaguncha va zanjir silliq ishlay boshlaguncha tashqi qoplamani sozlash barabanini soat yo'nalishi bo'yicha biroz torting.
Eng yaxshi SIS ishlashi uchun barcha quvvat uzatish qismlarini vaqti-vaqti bilan moylab turing.
Qismlar
| ITEM NO. | SHIMANO CODE NO. | TA'RIF | O'ZARO ALMASHTIRISH | ||
| 1 | Y5WS98010 | Yurishni sozlash vintlari (M4 x 15.3) va plastinka | |||
| 2 | Y5WG98010 | Kabelni mahkamlash murvati bloki | A | ||
| 3 | Y5V898030 | Kabelni sozlash murvati bloki | A | ||
| 4 | Y5T822100 | B-taranglikni sozlash vinti (M4 x 17.5) | A | ||
| 5 | Y54M98030 | Adapter murvati (M5 x 11.5) va gayka | A | ||
| 6 | Y5WS98020 | B-o'q va prokladka (to'g'ridan-to'g'ri biriktiriladigan tur) | |||
| 7 | Y5TW35010 | Yo'naltiruvchi g'ildirak murvati (M5 x 15.2) | |||
| 8 | Y5TW35040 | Taranglik g'ildiragi murvati (M5 x 13.35) | |||
| 9 | Y5WS98030 | Yo'naltiruvchi va taranglik g'ildiragi bloki | |||
| 10 | Y5WS09000 | Ichki plastinka | |||
- Bir xil qismlar.
- Qismlardan foydalanish mumkin, ammo materiallar, tashqi ko'rinish, pardozlash, o'lcham va boshqalar bilan farq qiladi.
Belgining yo'qligi o'zaro almashtirilmasligini bildiradi.
© Shimano Inc. A
Texnik xususiyatlar ogohlantirishsiz o'zgartirilishi mumkin.
One Holland, Irvine, California 92618, U.S.A. Telefon: +1-949-951-5003 Industrieweg 24, 8071 CT Nunspeet, The Netherlands Telefon: +31-341-272222
Xizmat ko'rsatish bo'yicha ko'rsatmalar boshqa tillarda quyidagi manzilda mavjud: http://techdocs.shimano.com
Iltimos, e'tibor bering: texnik xususiyatlar yaxshilash uchun ogohlantirishsiz o'zgartirilishi mumkin. (Inglizcha) © Mar. 2010 by Shimano Inc. XBC IZM Singapurda chop etilgan.
