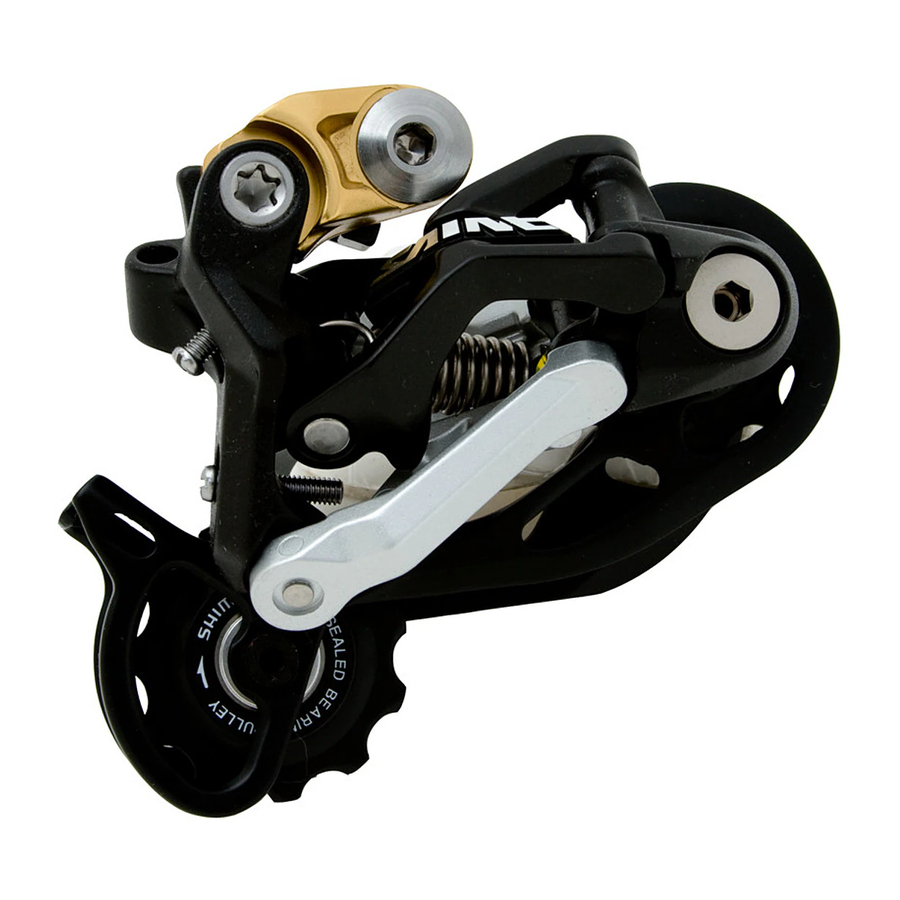

Shimano RD-M810 - Orqa tormoz moslamasiga xizmat ko'rsatish bo'yicha qo'llanma

Umumiy xavfsizlik ma'lumotlari

• Velosipedda tepalikdan pastga tushish va yo'lsiz joylarda velosiped haydash xavfli faoliyat turlari hisoblanadi. Jiddiy jarohatlar yoki hatto o'limga olib kelishi mumkin bo'lgan baxtsiz hodisaga uchrash xavfi mavjud. Haydovchilarga himoya bosh va tana anjomlarini kiyish va haydashdan oldin velosipedlarining xavfsizligini to'liq tekshirish tavsiya etiladi. O'zingizning xavf-xataringiz ostida haydashni va tajribangiz va ko'nikmalaringizni juda ehtiyotkorlik bilan ko'rib chiqishingizni unutmang.
• Agar g'ildirakni o'rnatish qiyin bo'lsa, tez bo'shatish dastagini rotor tomoniga o'rnating. Agar shunday qilsangiz, tez bo'shatish dastagi rotorga xalaqit bermasligiga va kuyishlar sodir bo'lmasligiga ishonch hosil qiling.
• Zanjirni tozalash uchun neytral detarjendan foydalaning. Ishqoriy yoki kislotali detarjendan, masalan, zang tozalagichlardan foydalanmang, chunki bu zanjirning shikastlanishiga va/yoki ishdan chiqishiga olib kelishi mumkin.
• Kuchaytirilgan ulanish pinidan faqat tor turdagi zanjirni ulash uchun foydalaning. Kuchaytirilgan ulanish pinlarining ikki xil turi mavjud. Qaysi pinni ishlatishni tanlashdan oldin quyidagi jadvalni tekshiring. Agar kuchaytirilgan ulanish pinlaridan boshqa ulanish pinlari ishlatilsa yoki zanjir turiga mos kelmaydigan kuchaytirilgan ulanish pimi yoki asbob ishlatilsa, yetarli ulanish kuchi olinmasligi mumkin, bu esa zanjirning uzilishiga yoki tushib ketishiga olib kelishi mumkin.

Zanjir	Kuchaytirilgan ulanuvchi pin	Zanjir asbobi
9 tezlikli super tor zanjir, masalan CN-7701 / CN-HG93	Kumush	TL-CN32 / TL-CN27
8- / 7- / 6-tezlikli tor zanjir, masalan CN-HG50 / CN-HG40	Qora	TL-CN32 / TL-CN27

• Agar tishli g'ildirak tishlarining soni o'zgarishi tufayli zanjir uzunligini sozlash zarur bo'lsa, kesishni zanjir kuchaytirilgan ulanish pimi yoki oxirgi pin yordamida ulangan joydan boshqa joyda amalga oshiring. Agar zanjir kuchaytirilgan ulanish pimi yoki oxirgi pin bilan ulangan joyda kesilsa, shikastlanadi.

• Zanjirning tarangligi to'g'ri ekanligini va zanjir shikastlanmaganligini tekshiring. Agar taranglik juda zaif bo'lsa yoki zanjir shikastlangan bo'lsa, zanjirni almashtirish kerak. Agar bu bajarilmasa, zanjir uzilib, jiddiy jarohatlarga olib kelishi mumkin.
• Qismlarni o'rnatishdan oldin xizmat ko'rsatish bo'yicha ko'rsatmalarni diqqat bilan o'qing. Bo'shashgan, eskirgan yoki shikastlangan qismlar velosipedning ag'darilib ketishiga olib kelishi mumkin va natijada jiddiy jarohatlar paydo bo'lishi mumkin. Biz faqat original Shimano ehtiyot qismlaridan foydalanishni qat'iy tavsiya qilamiz.
• Qismlarni o'rnatishdan oldin xizmat ko'rsatish bo'yicha ko'rsatmalarni diqqat bilan o'qing. Agar sozlashlar to'g'ri bajarilmasa, zanjir tushib ketishi mumkin va bu sizning velosipeddan yiqilib tushishingizga olib kelishi mumkin, bu esa jiddiy jarohatlarga olib kelishi mumkin.
• Ushbu texnik xizmat ko'rsatish bo'yicha ko'rsatmalarni diqqat bilan o'qing va keyinroq murojaat qilish uchun ularni xavfsiz joyda saqlang.

Eslatma

• Ramkaning shakliga qarab, orqa tormoz moslamasi zanjir bilan to'qnashishi mumkin.
• Agar tishli uzatish operatsiyalari silliq bo'lmasa, tormoz moslamasini yuving va barcha harakatlanuvchi qismlarni moylang.
• Agar bo'g'inlardagi bo'shliq miqdori shunchalik katta bo'lsa, sozlashning iloji bo'lmasa, tormoz moslamasini almashtirishingiz kerak.
• Tormoz moslamasini vaqti-vaqti bilan tozalab turing va barcha harakatlanuvchi qismlarni (mexanizm va g'ildiraklar) moylang.
• Agar tishli uzatishni sozlashni amalga oshirishning iloji bo'lmasa, velosipedning orqa tomonidagi parallellik darajasini tekshiring. Shuningdek, kabel moylanganligini va tashqi qoplama juda uzun yoki juda qisqa ekanligini tekshiring.
• Agar g'ildirakdagi bo'shliq natijasida g'ayrioddiy shovqin eshitsangiz, g'ildirakni almashtirishingiz kerak.
• Agar foydalanish vaqtida zanjir tishli g'ildiraklardan tushib ketsa, tishli g'ildiraklar va zanjirni almashtiring.
• Kabelga yuqori qarshilik ko'rsatishi sababli SIS (Shimano Index System) uzatish funksiyasini buzishga moyil bo'lganligi sababli, ichki kabel yo'nalishi bo'lgan ramkadan foydalanish qat'iy tavsiya etilmaydi.
• Har doim bir xil guruh belgilariga ega bo'lgan tishli g'ildirak to'plamidan foydalanishga ishonch hosil qiling. Hech qachon boshqa guruh belgisiga ega bo'lgan tishli g'ildirak bilan birgalikda foydalanmang.
• Rul to'liq ikki tomonga burilganda ham, tashqi qoplamaning biroz uzunligi qoladiganidan foydalaning. Bundan tashqari, rul to'liq burilganda uzatish dastagi velosiped ramkasiga tegmasligini tekshiring.
• Tishli uzatish kabeli uchun maxsus moy (SIS-SP41) ishlatiladi. DURA-ACE moyidan yoki boshqa turdagi moylardan foydalanmang, aks holda ular tishli uzatish ish faoliyatining yomonlashishiga olib kelishi mumkin.
• To'g'ri sirpanishini ta'minlash uchun ishlatishdan oldin ichki kabelni va tashqi qoplamaning ichki qismini moylang.
• Silliq ishlashi uchun belgilangan tashqi qoplamadan va pastki o'q kabel yo'naltirgichidan foydalaning.
• Tishli uzatish bilan bog'liq bo'lgan dastaklarning ishlashi faqat oldingi zanjirli g'ildirak aylanayotganda amalga oshirilishi kerak.
• Ushbu mahsulot haydash paytida sakrash yoki velosipedning ag'darilib ketishi kabi foydalanish natijasida kelib chiqqan zararlarga kafolatlanmaydi, agar bunday nosozliklar mos kelmaydigan materiallar yoki ishlab chiqarish usullari natijasida yuzaga kelmasa.
• Qismlarga tabiiy eskirish yoki normal foydalanish natijasida yuzaga keladigan yomonlashuvga kafolat berilmaydi.
• Maksimal ishlash uchun biz Shimano moylash materiallari va texnik xizmat ko'rsatish mahsulotlarini tavsiya qilamiz.
• O'rnatish, sozlash, texnik xizmat ko'rsatish yoki foydalanish usullari bo'yicha har qanday savollar uchun professional velosiped sotuvchisiga murojaat qiling.

Eng yaxshi ishlashni ta'minlash uchun quyidagi kombinatsiyadan foydalanishni tavsiya etamiz.

Texnik xususiyatlar

Orqa Derayler

* rejim konvertori ishlatilganda

Rejim konvertori haqida

Bu derayler tishlilarning ikki turi bilan mos keladi: Tog 'rejimi (11-32T/ 11-34T) va pastga tushish rejimi (11-23T/12-25T/11-28T). Agar Tog 'rejimi tishlilaridan foydalansangiz, rejim konvertoridan ham foydalanishingiz kerak bo'ladi.

Orqa deraylerni o'rnatish

Rejim konvertorini qo'l kuchingiz bilan tushirishga qarshi bosish mumkinligini tekshiring.

Eslatma: Zanjirni taranglashtirgandan so'ng, rejim konvertorini tushirishga qarshi bosish mumkinligini tekshiring.

Qavs shpindelini tortish momenti: 8 - 10 N·m {70 - 86 in. lbs.}

Rejim konvertorini olib tashlash

Tortish momenti: 1 - 1.5 N·m {9 - 13 in. lbs.}

SIS sozlamasi

1. Yuqori sozlash
   Orqa tomondan qaraganda yo'naltiruvchi g'ildirak eng kichik tishli g'ildirakning tashqi chizig'i bilan bir xil bo'lishi uchun yuqori sozlash vintini burang.

2. Pastki sozlash
   Yo'naltiruvchi g'ildirak to'g'ridan-to'g'ri eng katta tishli g'ildirak bilan bir chiziqda joylashishi uchun pastki sozlash vintini burang.

3. Orqa osma bilan velosipedlarda zanjir uzunligi
   A uzunligi orqa osmaning harakatiga qarab o'zgaradi. Shuning uchun, zanjir uzunligi juda qisqa bo'lsa, haydovchi tizimiga haddan tashqari yuk tushishi mumkin. Orqa osma "A" o'lchami eng uzun bo'lgan joyda va zanjir eng katta tishli g'ildirakda va eng katta zanjir halqasida bo'lganda, zanjirga ikkita bo'g'in qo'shib, zanjirning uzunligini o'rnating. Agar orqa osmaning harakat miqdori katta bo'lsa, zanjir eng kichik zanjir halqasida va eng kichik tishli g'ildirakda bo'lganda, zanjirdagi bo'shliq to'g'ri qabul qilinmasligi mumkin.
   2 ta bo'g'inni qo'shing (zanjir ham eng katta tishli g'ildirakda, ham eng katta zanjir halqasida bo'lganda)
4. Tashqi qobiq uzunligi
   1. B-taranglikni sozlash vintini rasmda ko'rsatilgan holatda bo'lguncha bo'shating.

   2. Tashqi qobiqda etarli bo'shliq borligini tekshiring. Keyin, tashqi qobiqni orqa o'tkazgichdagi tashqi qobiq ushlagichining pastki qirrasi bilan tekislang va keyin tashqi qobiqning ortiqcha uzunligini kesib oling.


Eslatma:
Orqa to'xtatuvchidan orqa o'tkazgichning tashqi qobiq ushlagichigacha bo'lgan masofa orqa osma harakatlanganda o'zgarishi mumkin, shuning uchun tashqi qobiqning uzunligini bu uzunlik eng katta bo'lgan nuqtada aniqlang.
Rejim konvertorini sozlashni o'zgartirganda, ayniqsa velosipedni tog'dan pastga tushish xususiyatlariga o'zgartirganda, tashqi qobiq qisqarishi mumkin. Agar bu sodir bo'lsa, u o'tkazish xususiyatlariga ta'sir qiladi, shuning uchun tashqi qobiqning uzunligini qayta sozlang.

Tashqi qobiqni kesish

Tashqi qobiqni kesgandan so'ng, teshikning ichki qismi bir xil diametrga ega bo'lishi uchun uchini yumaloq qiling.

Xuddi shu tashqi uchi qopqog'ini tashqi qobiqning kesilgan uchiga mahkamlang.

Til va rezina qalqoni bo'lgan muhrlangan qopqoq ramkaning tashqi qobiq to'xtatuvchisiga o'rnatilishi kerak.

* Agar orqa o'tkazgich katta darajada harakat qilsa, masalan, orqa osma bilan velosipedlarda, qopqoqni qo'shimcha alyuminiy qopqoq bilan almashtirish tavsiya etiladi.

Alyuminiy qopqoqli tashqi qobiqning uchi o'tkazgich tomonida bo'lishi kerak.

Kabelni orqa o'tkazgichga ulang va kabeldagi dastlabki bo'shliqni olib tashlaganingizdan so'ng, rasmda ko'rsatilgandek old o'tkazgichga qayta mahkamlang.

Eslatma: Kabel truba ichida mahkam o'rnashganligiga ishonch hosil qiling.

Tortish momenti: 5 - 7 N·m {44 - 60 dyuym funt}

Eslatma:
Ichki kabelni taxminan 30 mm dan kamroq uzunlikda chiqib turadigan qilib o'rnating va keyin ichki kabel g'ildirakning spikerlariga xalaqit bermasligini tekshiring. Ushbu qadamni bajarayotganda g'ildirakning aylanishini to'xtating.

5. B-taranglikni sozlash vintidan qanday foydalanish kerak
   Zanjirni eng kichik zanjir halqasiga va eng katta tishli g'ildirakka o'rnating va tishli uzatmani o'zgartirish uchun krank qo'lini burang. Keyin yo'naltiruvchi g'ildirak tishli g'ildirakka xalaqit bermasligi uchun, lekin zanjirga tegib ketadigan darajada yaqin bo'lmasligi uchun B-taranglikni sozlash vintini burang. Keyin zanjirni eng kichik tishli g'ildirakka o'rnating va g'ildirak tishli g'ildirakka tegmasligiga ishonch hosil qilish uchun yuqoridagini takrorlang.


<Eng katta tishli g'ildirak va yo'naltiruvchi g'ildirak orasidagi masofani tekshirish>
Orqa o'tkazgichni eng past tishli holatga o'rnating, g'ildirakning aylanishini to'xtating va keyin yo'naltiruvchi g'ildirakning chetidan eng katta tishli g'ildirakning chetigacha bo'lgan masofa 5 - 6 mm oralig'ida ekanligini tekshiring. Tishli uzatmani o'zgartirish uchun krank qo'lini burang va his qilishda hech qanday qo'pollik yo'qligini tekshiring. Agar kassetali tishli g'ildirak uchun tishlar soni o'zgartirilsa, ushbu sozlamani yana bajaring.

Barcha tog'li rejim

Pastga tushish rejimi

6. SIS sozlamasi
   Zanjirni 2-tishli g'ildirakka o'tkazish uchun o'tkazish dastagini bir necha marta ishlating. Keyin, dastakdagi bo'shliqni olish uchun dastakni etarli darajada bosib turganda, krank qo'lini burang.
   Eng yaxshi SIS ishlashi uchun barcha quvvat uzatish qismlarini vaqti-vaqti bilan moylab turing.

Orqa o'tkazgichni almashtirish

Eslatma: Orqa o'tkazgichni almashtirish uchun taranglik g'ildiragini olib tashlashda, avval E-halqani olib tashlang.

Yo'naltiruvchi g'ildirak / Taranglik g'ildiragi Tortish momenti: 2.45 - 4.9 N·m {21 - 43 dyuym funt}
