Shimano ALFINE SG-S500, CS-S500, CJ-8S20 Qo'llanma

Mundarija

1 Umumiy xavfsizlik ma'lumotlari
2 Zanjir himoyasi bilan qurilmani o'rnatish
3 Kassetali birikmani g'ildirakka o'rnatish
4 G'ildirakni ramaga o'rnatish
5 Qo'llanmani yuklab olish
6 Boshqa tillarda

Umumiy xavfsizlik ma'lumotlari

Jiddiy jarohatlardan saqlanish uchun:

G'ildirak o'qini ramaga o'rnatayotganda, chap va o'ng tomonlarga to'g'ri burilishga qarshi shaybalarni o'rnatishga va g'ildirak gaykalarini belgilangan momentlargacha mahkam torting. Agar burilishga qarshi shaybalar faqat bir tomonga o'rnatilgan bo'lsa yoki g'ildirak gaykalari yetarlicha mahkam tortilmagan bo'lsa, burilishga qarshi shayba tushib ketishi mumkin, bu esa g'ildirak o'qining aylanishiga va kassetali birikmaning burilishiga olib kelishi mumkin. Bu esa o'z navbatida, o'tkazgich kabeli tomonidan rulning tasodifan tortilishiga olib kelishi mumkin va juda jiddiy baxtsiz hodisa yuz berishi mumkin.
Ehtiyot qismlarni o'rnatishdan oldin xizmat ko'rsatish bo'yicha ko'rsatmalarni diqqat bilan o'qing. Bo'shashgan, eskirgan yoki shikastlangan qismlar haydovchining jiddiy jarohat olishiga sabab bo'lishi mumkin. Biz faqat original Shimano (Shimano) ehtiyot qismlaridan foydalanishni qat'iy tavsiya qilamiz.
Velosipedda yurishdan oldin g'ildiraklarning mahkam o'rnatilganligini tekshiring. Agar g'ildiraklar biron bir tarzda bo'shashgan bo'lsa, ular velosipeddan tushib ketishi va jiddiy jarohatlarga olib kelishi mumkin.
Ushbu texnik xizmat ko'rsatish bo'yicha ko'rsatmalarni diqqat bilan o'qing va ularni keyinchalik foydalanish uchun xavfsiz joyda saqlang.

ESLATMA:

Pedalni aylantirayotganda tishli uzatmalarni almashtirishingiz mumkin, ammo kamdan-kam hollarda g'ildirak ichidagi tishli mexanizm va tishli g'ildirak normal tishli uzatmani almashtirish jarayonining bir qismi sifatida shovqin chiqarishi mumkin.
CJ-8S20 kassetali birikmasi faqat 16T dan 23T gacha bo'lgan tishli g'ildiraklar bilan ishlatilishi kerak.
Agar zanjir taranglagichidan foydalanayotgan bo'lsangiz, zanjir himoyasi bilan maxsus CS-S500 18T yoki 20T tishli g'ildiragidan foydalaning. Boshqa turdagi tishli g'ildiraklardan foydalanmang, aks holda zanjir tishli g'ildiraklardan tushib ketishi mumkin.
Agar g'ildirak qattiq bo'lib qolsa va aylantirish qiyin bo'lsa, uni moy bilan moylashingiz kerak.
Tishli g'ildiraklarni vaqti-vaqti bilan neytral detarjenda yuving va keyin ularni yana moylang. Bundan tashqari, zanjirni neytral detarjen bilan tozalash va uni moylash tishli g'ildiraklar va zanjirning xizmat qilish muddatini uzaytirishning samarali usuli bo'lishi mumkin.
Agar zanjir foydalanish paytida tishli g'ildiraklardan tushib ketsa, tishli g'ildiraklar va zanjirni almashtiring.
Ehtiyot qismlarga tabiiy eskirish yoki normal foydalanish natijasida yuzaga keladigan buzilishlarga kafolat berilmaydi.
Maksimal ishlash uchun biz Shimano (Shimano) moylash materiallari va texnik xizmat ko'rsatish mahsulotlarini tavsiya qilamiz.
Qandaydir ishlov berish yoki sozlash usullari bo'yicha savollaringiz bo'lsa, iltimos, xarid joyiga murojaat qiling.

Zanjir himoyasi bilan qurilmani o'rnatish

Zanjir himoyasini g'ildirak korpusining o'ng tomonidagi chang qopqog'iga o'rnating, so'ngra o'ng qo'l chang qopqog'i B ni haydovchiga o'rnating.
CS-S500 tishli g'ildiragini g'ildirak korpusining o'ng tomonidagi haydovchiga himoya plastinkasi tashqariga qarab o'rnating va uni halqa bilan mahkamlang.

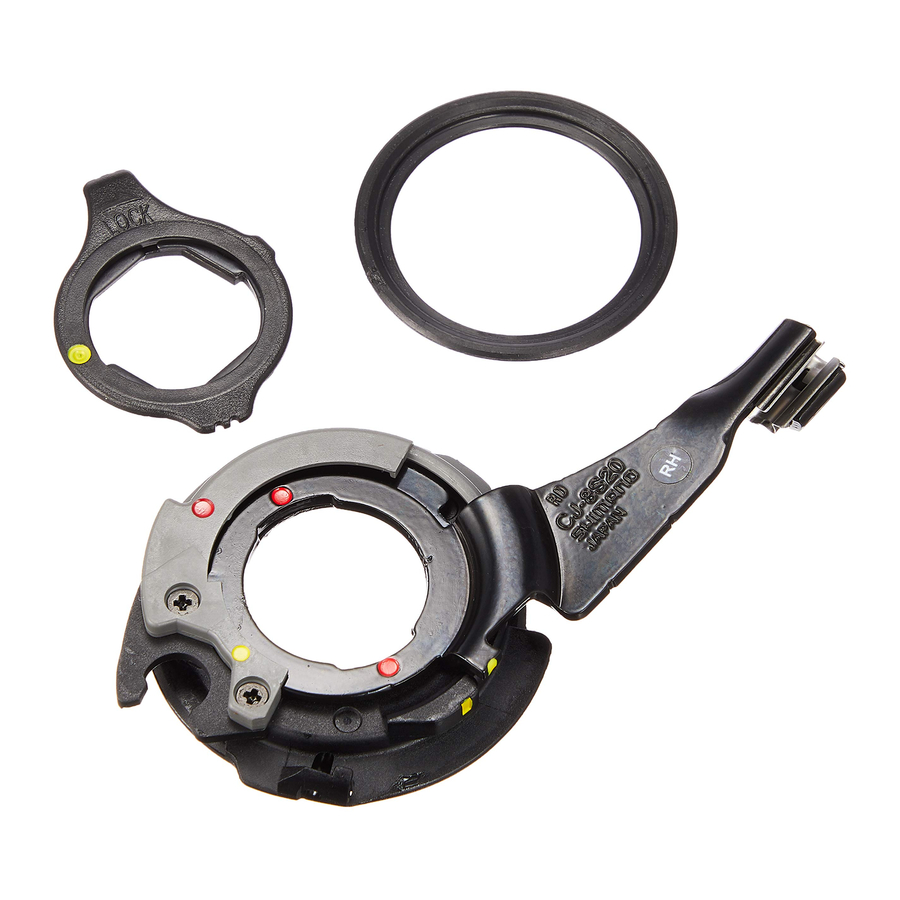

Kassetali birikmani g'ildirakka o'rnatish

Haydovchi qopqog'ini g'ildirak korpusining o'ng tomonidagi haydovchiga o'rnating.
Kassetali birikma shkivini rasmdagi o'q yo'nalishi bo'yicha aylantirib, shkiv va qavsdagi qizil belgilarni tekislang. Kassetali birikma shu holatda bo'lganda, uni shunday o'rnatingki, kassetali birikmadagi qizil belgi g'ildirak korpusining o'ng tomonidagi qizil belgi bilan tekislansin.
Kassetali birikmani kassetali birikmani mahkamlash halqasi bilan g'ildirakka mahkamlang. Kassetali birikmani mahkamlash halqasini o'rnatayotganda, sariq belgi bilan kassetali birikma shkividagi sariq belgini tekislang, so'ngra kassetali birikmani mahkamlash halqasini soat yo'nalishi bo'yicha 45 ° ga aylantiring.

G'ildirakni ramaga o'rnatish

Zanjir taranglagichi ishlatilganda ham, ishlatilmaganda ham g'ildirakni ramaga o'rnatish usuli bir xil.

Zanjirni tishli g'ildirakka o'rnating, so'ngra g'ildirak o'qini tushirish joylariga o'rnating.

Zanjir taranglagichidan foydalanayotganda, ushbu xizmat ko'rsatish bo'yicha ko'rsatmalarni CT-S500 zanjir taranglagichi uchun xizmat ko'rsatish bo'yicha ko'rsatmalar bilan birgalikda o'qib chiqing.

Zanjir taranglagichidan foydalanayotganda
Burilishga qarshi shaybalarni g'ildirak o'qining o'ng va chap tomoniga joylashtiring. Shu bilan birga, kassetali birikmani shunday aylantiringki, burilishga qarshi shaybalarning chiqib turgan qismlari tushirish joylarining oluklariga mos tushsin. Agar shunday qilinsa, kassetali birikmani zanjir ushlagichiga deyarli parallel qilib o'rnatish mumkin.

Tushirish joylarining shakliga mos keladigan burilishga qarshi shaybalardan foydalaning. Chap va o'ng tomonlarda turli xil burilishga qarshi shaybalar ishlatiladi.

Tushirish joylari	Burilishga qarshi shayba
	Belgi/Rang		Hajmi
	O'ng	Chap	Hajmi
Standart	5R / Sariq	5L / Jigarrang	20
Standart	7R / Qora	7L / Kulrang	38
Teskari	6R / Kumush	6L / Oq	= 0
Teskari (to'liq zanjir korpusi)	5R / Sariq	5L / Jigarrang	= 0
Vertikal	8R / Moviy	8L / Yashil	= 60 – 90

Chiqib turgan qismlar tushirish joylari tomonida bo'lishi kerak.
Burilishga qarshi shaybalarni shunday o'rnatingki, chiqib turgan qismlar g'ildirak o'qining har ikki tomonidagi tushirish joylarining oluklarida mahkam o'rnashgan bo'lsin.

Zanjirdagi bo'shliqni olib tashlang va g'ildirakni qopqoq gaykalari bilan ramaga mahkamlang.

Eslatma:
Loy himoyasi tayanchi kabi qismni g'ildirak o'qiga o'rnatayotganda, quyidagi rasmda ko'rsatilgan tartibda o'rnating.

Eslatma:
G'ildirakni ramaga o'rnatayotganda, zanjir himoyasi tushib ketishi mumkin, shuning uchun zanjir himoyasining tushib ketmasligi uchun mahkam o'rnatilganligini tekshiring. Agar u to'liq o'rnatilmagan bo'lsa, shovqin paydo bo'lishi mumkin.

Ushbu xizmat ko'rsatish bo'yicha ko'rsatmalar sizning yangi velosipedingizda ishlatilgan Shimano (Shimano) velosiped qismlaridan qanday foydalanish va ularga qanday xizmat ko'rsatishni tushuntiradi. Velosipedingiz yoki Shimano (Shimano) qismlariga aloqasi bo'lmagan boshqa masalalar bo'yicha savollaringiz bo'lsa‚ iltimos, xarid joyiga yoki velosiped ishlab chiqaruvchisiga murojaat qiling.

Ushbu xizmat ko'rsatish bo'yicha ko'rsatmalar qayta ishlangan qog'ozga chop etilgan.
E'tibor bering: Texnik xususiyatlar ogohlantirilmasdan yaxshilash uchun o'zgartirilishi mumkin. (Inglizcha)

SHIMANO AMERICAN CORPORATION
One Holland, Irvine, California 92618, U.S.A. Telefon: +1-949-951-5003

SHIMANO EUROPE B.V.
Industrieweg 24, 8071 CT Nunspeet, The Netherlands Telefon: +31-341-272222

SHIMANO INC.
3-77 Oimatsu-cho, Sakai-ku, Sakai, Osaka 590-8577, Japan
