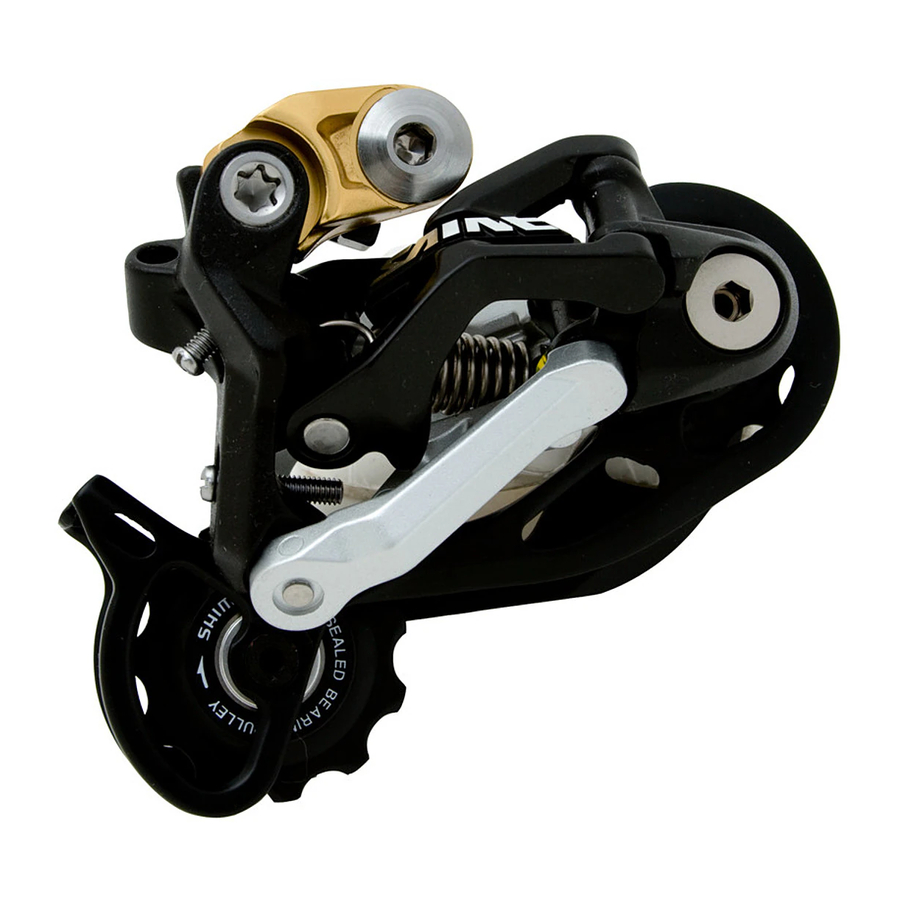

Shimano RD-M810 - Onderhoudshandleiding achterderailleur

Algemene veiligheidsinformatie

• Downhill fietsen en off-road fietsen zijn inherent gevaarlijke activiteiten. Er bestaat een risico op een ongeluk dat kan leiden tot ernstig letsel of zelfs de dood. Het wordt ten zeerste aanbevolen dat fietsers beschermende hoofd- en lichaamsbescherming dragen en grondige veiligheidscontroles van hun fietsen uitvoeren voordat ze gaan rijden. Onthoud dat u op eigen risico rijdt en dat u uw ervaring en vaardigheden zeer zorgvuldig moet overwegen.
• Als het moeilijk is om het wiel te installeren, installeer dan de snelspanhendel aan de rotorzijde. Als u dit doet, zorg er dan voor dat de snelspanhendel de rotor niet hindert en dat er geen brandwonden ontstaan.
• Gebruik een neutraal reinigingsmiddel om de ketting schoon te maken. Gebruik geen reinigingsmiddelen op basis van alkaliën of zuren, zoals roest verwijderaars, omdat dit kan leiden tot schade en/of defecten aan de ketting.
• Gebruik de versterkte verbindingspen alleen voor het verbinden van het smalle type ketting. Er zijn twee verschillende soorten versterkte verbindingspennen beschikbaar. Zorg ervoor dat u de onderstaande tabel controleert voordat u selecteert welke pen u moet gebruiken. Als er andere verbindingspennen dan versterkte verbindingspennen worden gebruikt, of als een versterkte verbindingspen of gereedschap wordt gebruikt dat niet geschikt is voor het type ketting, kan het zijn dat er onvoldoende verbindingskracht wordt verkregen, waardoor de ketting kan breken of eraf kan vallen.

Ketting	Versterkte verbindingspen	Kettinggereedschap
9-speed super smalle ketting zoals CN-7701 / CN-HG93	Zilver	TL-CN32 / TL-CN27
8- / 7- / 6-speed smalle ketting zoals CN-HG50 / CN-HG40	Zwart	TL-CN32 / TL-CN27

• Als het nodig is om de lengte van de ketting aan te passen als gevolg van een verandering in het aantal tandwieltanden, maak dan de snede op een andere plaats dan de plaats waar de ketting is verbonden met behulp van een versterkte verbindingspen of een eindpen. De ketting zal beschadigd raken als deze wordt doorgesneden op een plaats waar deze is verbonden met een versterkte verbindingspen of een eindpen.

• Controleer of de spanning van de ketting correct is en of de ketting niet beschadigd is. Als de spanning te zwak is of de ketting beschadigd is, moet de ketting worden vervangen. Als dit niet gebeurt, kan de ketting breken en ernstig letsel veroorzaken.
• Lees de service-instructies zorgvuldig door voordat u de onderdelen installeert. Losse, versleten of beschadigde onderdelen kunnen ervoor zorgen dat de fiets omvalt en ernstig letsel kan veroorzaken. We raden ten zeerste aan om alleen originele Shimano-vervangingsonderdelen te gebruiken.
• Lees de service-instructies zorgvuldig door voordat u de onderdelen installeert. Als de afstellingen niet correct worden uitgevoerd, kan de ketting eraf komen en dit kan ertoe leiden dat u van de fiets valt, wat ernstig letsel kan veroorzaken.
• Lees deze Technische Service Instructies zorgvuldig door en bewaar ze op een veilige plaats voor latere raadpleging.

Opmerking

• Afhankelijk van de vorm van het frame kan de achterderailleur de kettingsteun hinderen.
• Als het schakelen niet soepel aanvoelt, was dan de derailleur en smeer alle bewegende delen.
• Als de speling in de schakels zo groot is dat afstellen niet mogelijk is, moet u de derailleur vervangen.
• U moet de derailleur periodiek reinigen en alle bewegende delen (mechanisme en katrollen) smeren.
• Als de versnellingsafstelling niet kan worden uitgevoerd, controleer dan de mate van parallellisme aan de achterkant van de fiets. Controleer ook of de kabel gesmeerd is en of de buitenkabel te lang of te kort is.
• Als u abnormaal geluid hoort als gevolg van speling in een katrol, moet u de katrol vervangen.
• Als de ketting tijdens gebruik van de tandwielen blijft komen, vervang dan de tandwielen en de ketting.
• Het gebruik van een frame met interne kabelgeleiding wordt sterk afgeraden, omdat dit de neiging heeft om de SIS schakelfunctie te belemmeren vanwege de hoge kabelweerstand.
• Zorg er altijd voor dat u de tandwielset gebruikt met dezelfde groepsmarkeringen. Nooit gebruiken in combinatie met een tandwiel met een ander groepsmerk.
• Gebruik een buitenkabel die nog wat lengte over heeft, zelfs als het stuur helemaal naar beide kanten is gedraaid. Controleer bovendien of de schakelhendel het fietsframe niet raakt wanneer het stuur helemaal is gedraaid.
• Er wordt een speciaal vet gebruikt voor de versnellingskabel (SIS-SP41). Gebruik geen DURA-ACE vet of andere soorten vet, anders kunnen deze de prestaties van het schakelen verslechteren.
• Smeer de binnenkabel en de binnenkant van de buitenkabel voor gebruik in om ervoor te zorgen dat ze goed glijden.
• Gebruik voor een soepele werking de gespecificeerde buitenkabel en de kabelgeleider van de trapas.
• De bediening van de hendels die betrekking hebben op het schakelen mag alleen worden uitgevoerd wanneer het voorste kettingblad draait.
• Op dit product wordt geen garantie gegeven tegen schade als gevolg van gebruik, zoals springen tijdens het rijden of als de fiets omvalt, behalve als dergelijke storingen het gevolg zijn van niet-conforme materialen of fabricagemethoden.
• Onderdelen vallen niet onder de garantie tegen natuurlijke slijtage of verslechtering als gevolg van normaal gebruik.
• Voor maximale prestaties raden we ten zeerste Shimano-smeermiddelen en onderhoudsproducten aan.
• Neem voor vragen over methoden van installatie, afstelling, onderhoud of bediening contact op met een professionele fietsenhandelaar.

Om de beste prestaties te realiseren, raden we aan om de volgende combinatie te gebruiken.

Specificaties

Achterderailleur

* is voor wanneer de modusconverter wordt gebruikt

Over de modusconverter

Deze derailleur is compatibel met twee soorten cassettes: All-mountain modus (11-32T/ 11-34T) en downhill modus (11-23T/12-25T/11-28T). Als u de All-mountain modus cassettes gebruikt, moet u ook de modusconverter gebruiken.

Installatie van de achterderailleur

Gebruik de kracht van uw hand om te controleren of de modusconverter tegen de dropout kan worden gedrukt.

Opmerking: Controleer na het spannen van de ketting of de modusconverter tegen de dropout kan worden gedrukt.

Aanhaalmoment bracketas: 8 - 10 N·m {70 - 86 in. lbs.}

De modusconverter verwijderen

Aanhaalmoment: 1 - 1.5 N·m {9 - 13 in. lbs.}

SIS-afstelling

1. Topafstelling
   Draai aan de bovenste afstelschroef zodat de geleidepoelie in lijn is met de buitenste lijn van het kleinste kettingwiel wanneer u van achteren kijkt.

2. Lage afstelling
   Draai aan de lage afstelschroef zodat de geleidepoelie in een positie komt die direct in lijn is met het grootste kettingwiel.

3. Kettinglengte op fietsen met achtervering
   De lengte van A varieert afhankelijk van de beweging van de achtervering. Hierdoor kan er een overmatige belasting op het aandrijfsysteem komen als de kettinglengte te kort is. Stel de lengte van de ketting in door twee schakels aan de ketting toe te voegen wanneer de achtervering zich in een positie bevindt waarin de afmeting "A" (A) het langst is en de ketting zich op het grootste kettingwiel en het grootste kettingblad bevindt. Als de bewegingsruimte van de achtervering groot is, wordt de speling in de ketting mogelijk niet goed opgevangen wanneer de ketting zich op het kleinste kettingblad en het kleinste kettingwiel bevindt.
   Voeg 2 schakels toe (met de ketting op zowel het grootste kettingwiel als het grootste kettingblad)
4. Lengte buitenkabel
   1. Draai de B-spanning afstelschroef los totdat deze zich in de positie bevindt die in de afbeelding wordt weergegeven.

   2. Controleer of er voldoende speling in de buitenkabel is. Lijn vervolgens de buitenkabel uit met de onderkant van de buitenkabelhouder op de achterderailleur en snijd vervolgens de overtollige lengte van de buitenkabel af.


Opmerking:
De afstand tussen de buitenste stopper en de buitenkabelhouder van de achterderailleur kan veranderen wanneer de achtervering beweegt, dus bepaal de lengte van de buitenkabel op het punt waar deze lengte het grootst is.
Wanneer u de instellingen van de modusconverter wijzigt, met name wanneer u de fiets van berg- naar downhill-specificaties wijzigt, kan de buitenkabel korter worden. Als dit gebeurt, heeft dit invloed op de schakelkarakteristieken, dus pas de lengte van de buitenkabel opnieuw aan.

De buitenkabel snijden

Maak na het snijden van de buitenkabel het uiteinde rond, zodat de binnenkant van het gat een uniforme diameter heeft.

Bevestig dezelfde buitenste eindkap aan het afgesneden uiteinde van de buitenkabel.

De afgedichte dop met tong en het rubberen schild moeten op de buitenkabelstopper van het frame worden geïnstalleerd.

* Als de achterderailleur in grote mate beweegt, zoals bij fietsen met achtervering, wordt aanbevolen om de dop te vervangen door de aluminium accessoirekap.

Het uiteinde van de buitenkabel met de aluminium dop moet zich aan de derailleurzijde bevinden.

Sluit de kabel aan op de achterderailleur en, na het opnemen van de eerste speling in de kabel, opnieuw vast te zetten aan de voorderailleur, zoals weergegeven in de afbeelding.

Opmerking: Zorg ervoor dat de kabel goed in de groef zit.

Aanhaalkoppel: 5 - 7 N·m {44 - 60 in. lbs.}

Opmerking:
Stel de binnenkabel zo in dat deze minder dan ongeveer 30 mm uitsteekt en controleer vervolgens of de binnenkabel de spaken van het wiel niet hindert. Stop het wiel tijdens deze stap.

5. Hoe de B-spanning afstelschroef te gebruiken
   Monteer de ketting op het kleinste kettingblad en het grootste kettingwiel en draai de crankarm om te schakelen. Draai vervolgens aan de B-spanning afstelschroef om zo af te stellen dat de geleidepoelie het kettingwiel niet hindert, maar niet zo dichtbij dat deze de ketting raakt. Zet vervolgens de ketting op het kleinste kettingwiel en herhaal het bovenstaande om er zeker van te zijn dat de poelie het kettingwiel niet raakt.


<De afstand tussen het grootste kettingwiel en de geleidepoelie controleren>
Zet de achterderailleur in de laagste versnellingspositie, stop het wiel en controleer vervolgens of de afstand van de rand van de geleidepoelie tot de rand van het grootste kettingwiel binnen het bereik van 5 - 6 mm ligt. Draai de crankarm om te schakelen en controleer of er geen ruwheid in het gevoel is. Als het aantal tanden voor het cassettekettingwiel wordt gewijzigd, voert u deze instelling opnieuw uit.

All-mountain modus

Downhill modus

6. SIS-afstelling
   Bedien de schakelhendel meerdere keren om de ketting naar het 2e kettingwiel te verplaatsen. Terwijl u de hendel net genoeg indrukt om de speling in de hendel op te vangen, draait u de crankarm.
   Smeer periodiek alle krachtoverbrengingsonderdelen voor de beste SIS-prestaties.

De achterderailleur vervangen

Opmerking: Wanneer u de spanningspoelie verwijdert om de achterderailleur te vervangen, verwijdert u eerst de E-ring.

Geleidepoelie / Spanningspoelie Aanhaalkoppel: 2.45 - 4.9 N·m {21 - 43 in. lbs.}
