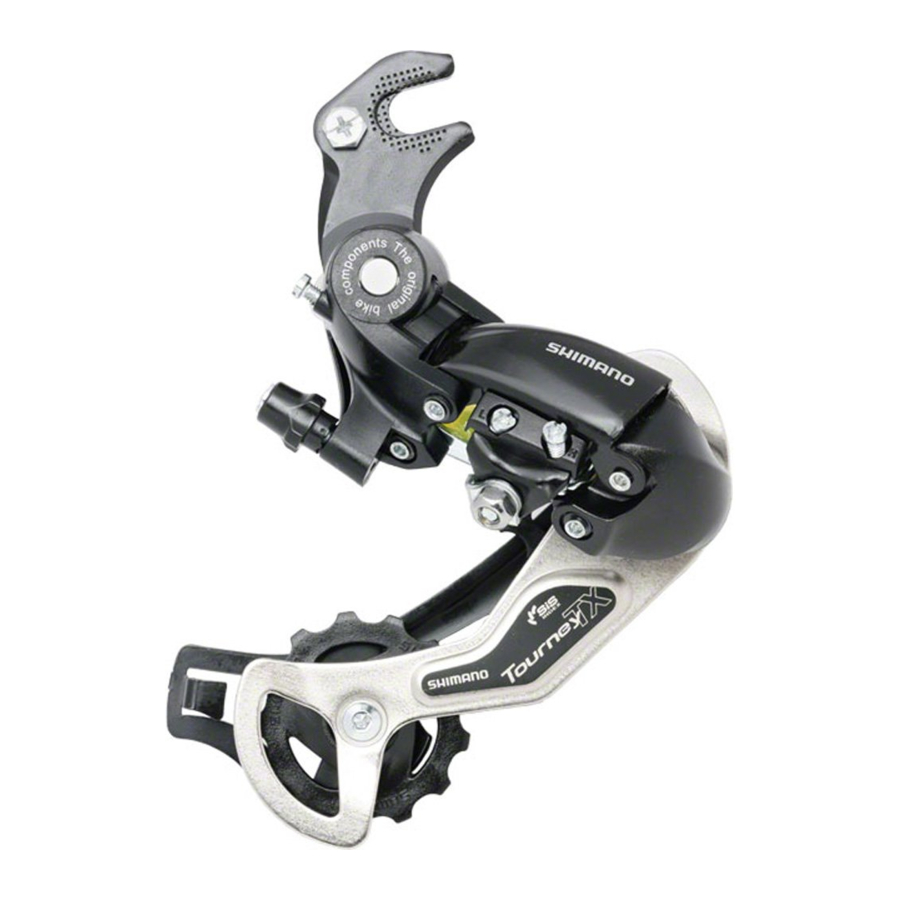

Shimano RD-TX35, RD-TX55, RD-TX75 - Manual Teknik i Shërbimit të Ndërruesit të Pasëm

Përmbajtja

1 Instalimi i ndërruesit të pasëm
2 Gjatësia e zinxhirit
3 Sigurimi i kabllit dhe rregullimi i goditjes
4 Rregullimi SIS
5 Pjesët
6 Shkarko manual
7 Në Gjuhë të Tjera

Instalimi i ndërruesit të pasëm

Gjatësia e zinxhirit

Shto 2 hallka (me zinxhirin në të dyja, si në ingranazhin më të madh, ashtu edhe në rrotën e madhe të përparme)

Sigurimi i kabllit dhe rregullimi i goditjes

Vendoseni mbështjellësin e jashtëm në mënyrë që të mos prekë shportën dhe mbrojtësen e baltës, përndryshe mund të shkaktojë probleme me performancën e ndërruesit.

Vendoseni mbështjellësin e jashtëm (RD-TX75/RD-TX55) në mënyrë që gjatësia e tij të jetë si më poshtë.

Nëse e drejtoni mbështjellësin lart:
(Zinxhiri duhet të jetë në rrotën e madhe të përparme dhe në ingranazhin më të madh.)
Shtoni 10 mm në gjatësinë e mbështjellësit të jashtëm nga fundi që futet në mbajtësen e mbështjellësit të jashtëm deri në fundin që futet në lidhëse.
Nëse e drejtoni mbështjellësin poshtë:
(Zinxhiri duhet të jetë në rrotën e madhe të përparme dhe në ingranazhin më të madh.)
Vendoseni gjatësinë e mbështjellësit të jashtëm në mënyrë që të përshkruajë një hark të lëmuar dhe në mënyrë që lidhësja të ndalet në një pozicion ku ka një hapësirë të vogël midis lidhëses dhe ndalesës së lidhëses.

Lidheni kabllin e brendshëm me ndërruesin siç tregohet në ilustrim.

Kjo udhëzim shërbimi shpjegon se si të përdorni dhe mirëmbani pjesët e biçikletës Shimano që janë përdorur në biçikletën tuaj të re.
Për çdo pyetje në lidhje me biçikletën tuaj ose çështje të tjera që nuk lidhen me pjesët Shimano, ju lutemi të kontaktoni vendin e blerjes ose prodhuesin e biçikletës.

Rregullimi i sipërm
Kthejeni vidën e rregullimit të sipërm për të rregulluar në mënyrë që rrotulluesi udhëzues të jetë poshtë vijës së jashtme të ingranazhit më të vogël kur shikohet nga pas.
Lidhja dhe sigurimi i kabllit
Lidheni kabllin me ndërruesin e pasëm dhe, pasi të keni hequr lëkundjen fillestare në kabllo, ri-bashkojeni me ndërruesin e pasëm siç tregohet në ilustrim. Sigurojeni kabllon duke e tërhequr me piskatore me një forcë prej 5 - 10 kg.
Rregullimi i ulët
Kthejeni vidën e rregullimit të ulët në mënyrë që rrotulluesi udhëzues të lëvizë në një pozicion direkt poshtë ingranazhit më të madh.
Si të përdorni vidën e rregullimit të tensionit B
Montoni zinxhirin në rrotën e vogël të përparme Ingranazhi më i madh Ingranazhi më i vogël dhe ingranazhi më i madh, dhe kthejeni krahun e boshtit prapa. Pastaj kthejeni vidën e rregullimit të tensionit B për të rregulluar rrotulluesin udhëzues sa më afër ingranazhit të jetë e mundur, por jo aq afër sa të prekë. Më pas, vendoseni zinxhirin në ingranazhin më të vogël dhe përsëriteni sa më sipër për t'u siguruar që rrotulluesi nuk e prek ingranazhin.

Rregullimi SIS

Operoni levën e ndërrimit disa herë për ta zhvendosur zinxhirin në ingranazhin e 2-të. Pastaj, ndërsa shtypni levën vetëm sa duhet për të hequr lëkundjen në levë, kthejeni krahun e boshtit.

Kur zhvendosni në të 3-tin

Shtrëngoni cilindrin rregullues të kabllit të jashtëm derisa zinxhiri të kthehet në ingranazhin e 2-të. (në drejtim të akrepave të orës)

Cilësimi më i mirë*

Kur nuk dëgjohet asnjë zhurmë

Lirojeni cilindrin rregullues të mbështjellësit të jashtëm derisa zinxhiri të prekë ingranazhin e 3-të dhe të bëjë zhurmë. (në drejtim të kundërt të akrepave të orës)

*Cilësimi më i mirë

Cilësimi më i mirë është kur leva e ndërrimit operohet vetëm sa duhet për të hequr lëkundjen dhe zinxhiri prek ingranazhin e 3-të dhe bën zhurmë.
* Kthejeni levën në pozicionin e saj origjinal (pozicioni ku leva është në cilësimin e ingranazhit të 2-të dhe është lëshuar) dhe më pas kthejeni krahun e boshtit në drejtim të akrepave të orës. Nëse zinxhiri po prek ingranazhin e 3-të dhe po bën zhurmë, kthejeni cilindrin rregullues të mbështjellësit të jashtëm në drejtim të akrepave të orës paksa për ta shtrënguar derisa zhurma të ndalet dhe zinxhiri të funksionojë pa probleme.
Për performancën më të mirë SIS, lubrifikoni periodikisht të gjitha pjesët e transmetimit të energjisë.

Pjesët

NUMRI I PJESËS	NUMRI I KODIT SHIMANO	PËRSHKRIMI	NDËRRUESHMËRIA
1	Y5WS98010	Vida Rregulluese e Goditjes (M4 x 15.3) & Pllakë
2	Y5WG98010	Njësia e Boltit Fiksues të Kabllit	A
3	Y5V898030	Njësia e Boltit Rregullues të Kabllit		A
4	Y5T822100	Vida Rregulluese e Tensionit B (M4 x 17.5)		A
5	Y54M98030	Bolti i Përshtatësit (M5 x 11.5) & Dadë		A
6	Y5WS98020	Boshti B & Distancuesi (Lloji i Bashkëngjitjes Direkte)
7	Y5TW35010	Bolti i Rrotulluesit Udhëzues (M5 x 15.2)
8	Y5TW35040	Bolti i Rrotulluesit të Tensionit (M5 x 13.35)
9	Y5WS98030	Njësia e Rrotulluesit Udhëzues & Tensionit
10	Y5WS09000	Pllaka e Brendshme

Pjesë të njëjta.
Pjesët janë të përdorshme, por ndryshojnë në materiale, pamje, përfundim, madhësi, etj.
Mungesa e shenjës tregon mos-ndërrueshmëri.

© Shimano Inc. A
Specifikimet mund të ndryshojnë pa paralajmërim.
One Holland, Irvine, California 92618, U.S.A. Phone: +1-949-951-5003 Industrieweg 24, 8071 CT Nunspeet, The Netherlands Phone: +31-341-272222
Udhëzimet e shërbimit në gjuhë të tjera janë të disponueshme në: http://techdocs.shimano.com
Ju lutemi vini re: specifikimet mund të ndryshojnë për përmirësim pa paralajmërim. (Anglisht) © Mars 2010 nga Shimano Inc. XBC IZM Shtypur në Singapor.
