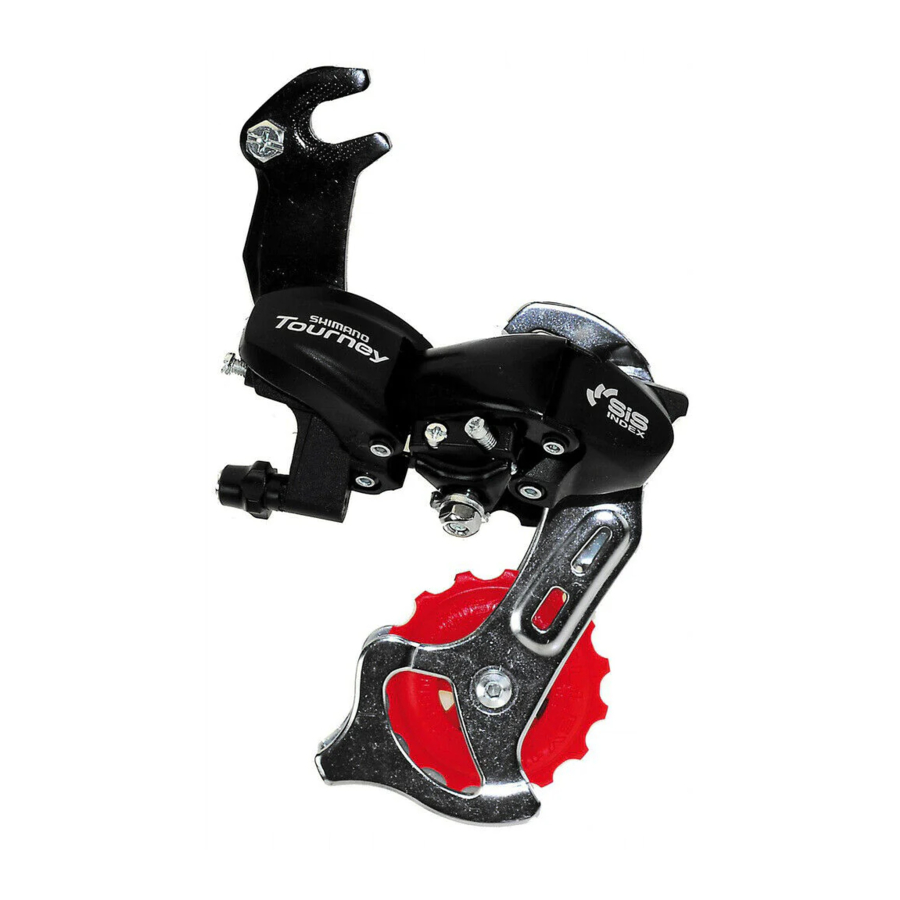

Shimano RD-TX70, RD-TX50, RD-TX30 - Manuali i Derajuesit të Pasëm

Instalimi i derajuesit të pasëm

Gjatësia e zinxhirit

Shtoni 2 hallka (me zinxhirin në të dyja, ingranazhin më të madh dhe rrethin më të madh të zinxhirit)

Sigurimi i kabllit dhe rregullimi i goditjes

Vendoseni mbështjellësin e jashtëm në mënyrë që të mos prekë shportën dhe mbrojtësen e baltës, përndryshe mund të shkaktojë probleme me performancën e derajuesit.

Vendoseni mbështjellësin e jashtëm (RD-TX70/RD-TX50) në mënyrë që gjatësia e tij të jetë si më poshtë.

• Nëse e drejtoni mbështjellësin lart:
  (Zinxhiri duhet të jetë në rrethin më të madh të zinxhirit dhe në ingranazhin më të madh.)
  Shtoni 10 mm në gjatësinë e mbështjellësit të jashtëm nga fundi që futet në mbajtësen e mbështjellësit të jashtëm deri në fundin që futet në hallkë.

• Nëse e drejtoni mbështjellësin poshtë:
  (Zinxhiri duhet të jetë në rrethin më të madh të zinxhirit dhe në ingranazhin më të madh.)
  Vendoseni gjatësinë e mbështjellësit të jashtëm në mënyrë që të përshkruajë një hark të butë dhe në mënyrë që hallka të ndalet në një pozicion ku ka një hendek të vogël midis hallkës dhe ndalesës së hallkës.


Lidheni kabllon e brendshme me derajuesin siç tregohet në ilustrim.

Kjo udhëzim shërbimi shpjegon se si të përdorni dhe mirëmbani pjesët e biçikletës Shimano që janë përdorur në biçikletën tuaj të re.
Për çdo pyetje në lidhje me biçikletën tuaj ose çështje të tjera që nuk lidhen me pjesët Shimano, ju lutemi të kontaktoni vendin e blerjes ose prodhuesin e biçikletës.

Rregullimi i sipërm

Rrotulloni vidën e rregullimit të sipërm për të rregulluar në mënyrë që rrotulluesi udhëzues të jetë poshtë vijës së jashtme të ingranazhit më të vogël kur shikohet nga pas.

Lidhja dhe sigurimi i kabllit

Lidheni kabllon me derajuesin e pasëm dhe, pasi të keni hequr lëkundjen fillestare në kabllo, ri-bashkojeni me derajuesin e pasëm siç tregohet në ilustrim. Sigurojeni kabllon duke e tërhequr me darë me një forcë prej 5 - 10 kg.

Rregullimi i poshtëm

Rrotulloni vidën e rregullimit të poshtëm në mënyrë që rrotulluesi udhëzues të lëvizë në një pozicion direkt poshtë ingranazhit më të madh.

Si të përdorni vidën e rregullimit të tensionit B

Montoni zinxhirin në rrethin më të vogël të zinxhirit dhe në ingranazhin më të madh dhe rrotulloni krahun e boshtit prapa. Pastaj rrotulloni për të rregulluar rrotulluesin udhëzues sa më afër ingranazhit të jetë e mundur, por jo aq afër sa të prekë. Më pas, vendoseni zinxhirin në ingranazhin më të vogël dhe përsëriteni sa më sipër për t'u siguruar që rrotulluesi nuk e prek ingranazhin.

Rregullimi SIS

Operoni levën e ndërrimit disa herë për të zhvendosur zinxhirin në ingranazhin e 2-të. Pastaj, ndërsa shtypni levën vetëm sa duhet për të hequr lojën në levë, rrotulloni krahun e boshtit.

Për performancën më të mirë SIS, lubrifikoni periodikisht të gjitha pjesët e transmetimit të energjisë.
