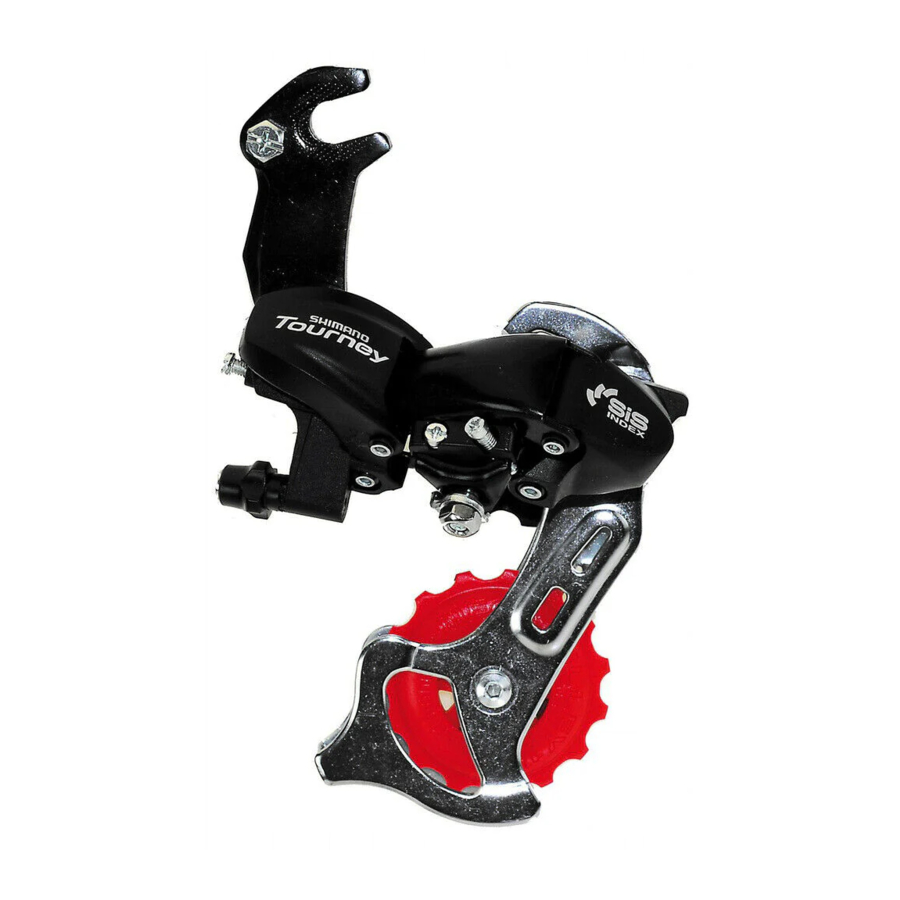

Shimano RD-TX70, RD-TX50, RD-TX30 - Ръководство за заден дерайльор

Монтаж на задния дерайльор

Дължина на веригата

Добавете 2 звена (с веригата на най-големия венец и най-големия преден зъбчат венец)

Закрепване на жилото и регулиране на хода

Поставете външната обвивка така, че да не докосва коша и калника, в противен случай това може да причини проблем с работата на дерайльора.

Настройте външната обвивка (RD-TX70/RD-TX50) така, че дължината ѝ да е както следва.

• Ако обвивката е насочена нагоре:
  (Веригата трябва да е на най-големия преден зъбчат венец и на най-големия венец.)
  Добавете 10 mm към дължината на външната обвивка от края, който е вкаран в държача на външната обвивка, до края, който е вкаран във връзката.

• Ако обвивката е насочена надолу:
  (Веригата трябва да е на най-големия преден зъбчат венец и на най-големия венец.)
  Настройте дължината на външната обвивка така, че да описва плавна дъга и връзката да спира в позиция, където има малка празнина между връзката и стопера на връзката.


Свържете вътрешното жило към дерайльора, както е показано на илюстрацията.

Тази инструкция за обслужване обяснява как да използвате и поддържате велосипедните части на Shimano, които са използвани на вашия нов велосипед.
За всякакви въпроси относно вашия велосипед или други въпроси, които не са свързани с частите на Shimano, моля, свържете се с мястото на покупка или производителя на велосипеда.

Горна настройка

Завъртете горния регулиращ винт, за да настроите така, че водещата ролка да е под външната линия на най-малкия венец, когато се гледа отзад.

Свързване и закрепване на жилото

Свържете жилото към задния дерайльор и, след като отстраните първоначалния луфт в жилото, го прикрепете отново към задния дерайльор, както е показано на илюстрацията. Закрепете жилото, като го издърпате с клещи със сила 5 - 10 kg.

Долна настройка

Завъртете долния регулиращ винт, така че водещата ролка да се премести в позиция директно под най-големия венец.

Как да използвате винта за регулиране на B-напрежението

Поставете веригата на най-малкия преден зъбчат венец и най-големия венец и завъртете манивелата назад. След това завъртете, за да регулирате водещата ролка възможно най-близо до венеца, но не толкова близо, че да го докосва. След това поставете веригата на най-малкия венец и повторете горното, за да се уверите, че ролката не докосва венеца.

SIS Регулиране

Задействайте лоста за превключване няколко пъти, за да преместите веригата на 2-рия венец. След това, докато натискате лоста точно толкова, за да поемете луфта в лоста, завъртете манивелата.

За най-добра работа на SIS, периодично смазвайте всички части за предаване на мощността.
