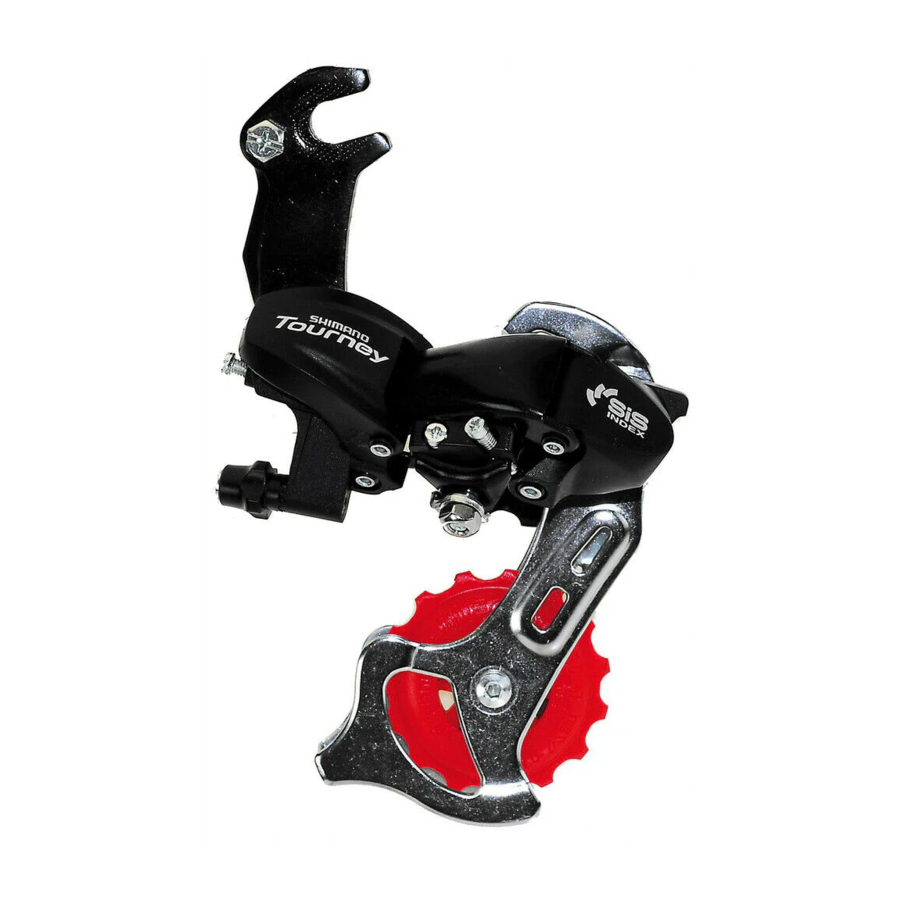

Shimano RD-TX70, RD-TX50, RD-TX30 - Galinio pavarų perjungiklio instrukcija

Galinio pavarų perjungiklio montavimas

Grandinės ilgis

Pridėkite 2 grandies narius (kai grandinė yra ant didžiausios žvaigždutės ir didžiausio priekinio žvaigždės)

Troselio tvirtinimas ir eigos reguliavimas

Padėkite išorinį apvalkalą taip, kad jis neliestų krepšio ir purvasaugio, kitaip tai gali sukelti problemų dėl pavarų perjungiklio veikimo.

Nustatykite išorinį apvalkalą (RD-TX70/RD-TX50) taip, kad jo ilgis būtų toks.

• Jei apvalkalas nutiestas į viršų:
  (Grandinė turi būti ant didžiausio priekinio žvaigždės ir ant didžiausios žvaigždutės.)
  Pridėkite 10 mm prie išorinio apvalkalo ilgio nuo galo, kuris įkišamas į išorinio apvalkalo laikiklį, iki galo, kuris įkišamas į jungtį.

• Jei apvalkalas nutiestas žemyn:
  (Grandinė turi būti ant didžiausio priekinio žvaigždės ir ant didžiausios žvaigždutės.)
  Nustatykite išorinio apvalkalo ilgį taip, kad jis apibūdintų sklandų lanką ir kad jungtis sustotų tokioje padėtyje, kurioje tarp jungties ir jungties atramos yra mažas tarpas.


Prijunkite vidinį troselį prie pavarų perjungiklio, kaip parodyta paveikslėlyje.

Šiose aptarnavimo instrukcijose paaiškinama, kaip naudoti ir prižiūrėti dviračio dalis "Shimano", kurios buvo naudojamos ant jūsų naujo dviračio.
Jei turite klausimų dėl savo dviračio ar kitų dalykų, kurie nėra susiję su "Shimano" dalimis, kreipkitės į pirkimo vietą arba dviračio gamintoją.

Viršutinis reguliavimas

Pasukite viršutinį reguliavimo varžtą, kad kreipiamasis skriemulys būtų žemiau mažiausios žvaigždutės išorinės linijos, žiūrint iš galo.

Troselio prijungimas ir tvirtinimas

Prijunkite troselį prie galinio pavarų perjungiklio ir, pašalinę pradinį troselio laisvumą, vėl pritvirtinkite prie galinio pavarų perjungiklio, kaip parodyta paveikslėlyje. Pritvirtinkite troselį traukdami jį replėmis 5–10 kg jėga.

Apatinis reguliavimas

Pasukite apatinį reguliavimo varžtą, kad kreipiamasis skriemulys pajudėtų į padėtį tiesiai po didžiausia žvaigždute.

Kaip naudoti B įtempimo reguliavimo varžtą

Uždėkite grandinę ant mažiausio priekinio žvaigždės ir didžiausios žvaigždutės ir pasukite švaistiklio svirtį atgal. Tada pasukite, kad sureguliuotumėte kreipiamąjį skriemulį kuo arčiau žvaigždutės, bet ne taip arti, kad jis liestųsi. Tada nustatykite grandinę ant mažiausios žvaigždutės ir pakartokite aukščiau nurodytus veiksmus, kad įsitikintumėte, jog skriemulys neliečia žvaigždutės.

SIS reguliavimas

Kelis kartus paspauskite perjungimo svirtį, kad grandinė pajudėtų į 2-ą žvaigždutę. Tada, spausdami svirtį tik tiek, kad pašalintumėte svirties laisvumą, pasukite švaistiklio svirtį.

Norėdami pasiekti geriausią SIS veikimą, periodiškai sutepkite visas galios perdavimo dalis.
