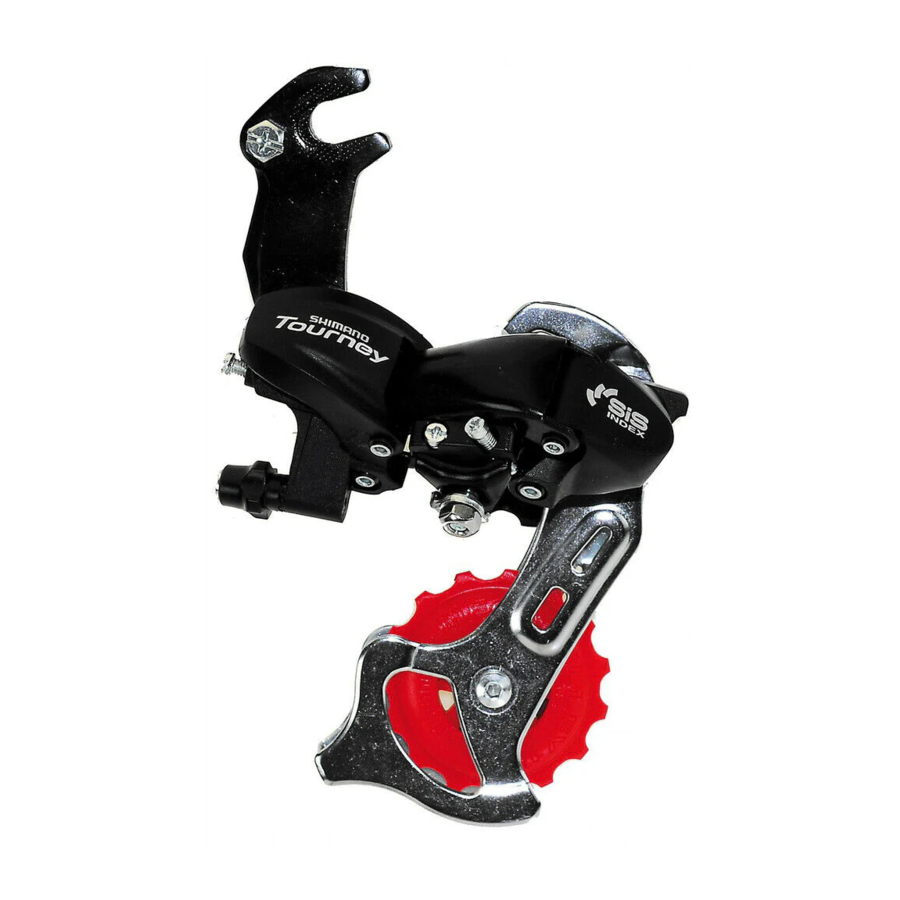

Shimano RD-TX70, RD-TX50, RD-TX30 - Артқы беріліс ауыстырғышының нұсқаулығы

Артқы беріліс ауыстырғышты орнату

Тізбектің ұзындығы

2 буын қосыңыз (тізбек ең үлкен жұлдызшада және ең үлкен тісті дөңгелекте болуы керек)

Кабельді бекіту және жүрісті реттеу

Сыртқы қаптаманы себетке және балшық қорғағышқа тигізбейтіндей етіп орналастырыңыз, әйтпесе беріліс ауыстырғыштың жұмысында ақау болуы мүмкін.

Сыртқы қаптаманы (RD-TX70/RD-TX50) келесідей етіп орнатыңыз.

• Егер қаптама жоғары қарай бағытталса:
  (Тізбек ең үлкен тісті дөңгелекте және ең үлкен жұлдызшада болуы керек.)
  Сыртқы қаптама ұстағышына кіретін ұшынан буынға кіретін ұшына дейінгі сыртқы қаптаманың ұзындығына 10 мм қосыңыз.

• Егер қаптама төмен қарай бағытталса:
  (Тізбек ең үлкен тісті дөңгелекте және ең үлкен жұлдызшада болуы керек.)
  Сыртқы қаптаманың ұзындығын тегіс доғаны сипаттайтындай және буын мен буын тірегінің арасында шағын саңылау болатындай етіп орнатыңыз.


Ішкі кабельді суретте көрсетілгендей беріліс ауыстырғышқа жалғаңыз.

Бұл қызмет көрсету нұсқаулығы сіздің жаңа велосипедіңізде қолданылған Shimano велосипед бөлшектерін пайдалану және күтіп ұстау жолын түсіндіреді.
Велосипедке немесе Shimano бөлшектеріне қатысы жоқ басқа мәселелерге қатысты сұрақтарыңыз болса, сатып алу орнына немесе велосипед өндірушісіне хабарласыңыз.

Жоғарғы реттеу

Артқы жағынан қарағанда бағыттаушы шкив ең кішкентай жұлдызшаның сыртқы сызығының астында болатындай етіп, жоғарғы реттеу бұрандасын бұраңыз.

Кабельді қосу және бекіту

Кабельді артқы беріліс ауыстырғышқа жалғаңыз және кабельдегі бастапқы босаңдықты кетіргеннен кейін, суретте көрсетілгендей артқы беріліс ауыстырғышқа қайта бекітіңіз. Кабельді қысқышпен 5 - 10 кг күшпен тартып бекітіңіз.

Төменгі реттеу

Бағыттаушы шкив ең үлкен жұлдызшаның тікелей астында орналасқандай етіп, төменгі реттеу бұрандасын бұраңыз.

B-кернеуді реттеу бұрандасын қалай пайдалану керек

Тізбекті ең кішкентай тісті дөңгелекке және ең үлкен жұлдызшаға орнатыңыз және иінді артқа қарай бұраңыз. Содан кейін бағыттаушы шкивті жұлдызшаға мүмкіндігінше жақын, бірақ тиіп кетпейтіндей етіп реттеу үшін бұраңыз. Содан кейін тізбекті ең кішкентай жұлдызшаға орнатыңыз және шкивтің жұлдызшаға тиіп кетпейтініне көз жеткізу үшін жоғарыдағыны қайталаңыз.

SIS реттеуі

Тізбекті 2-ші жұлдызшаға жылжыту үшін ауыстыру тетігін бірнеше рет іске қосыңыз. Содан кейін тетіктегі бос орынды толтыру үшін тетікті жеткілікті түрде басып тұрып, иінді бұраңыз.

SIS-тің ең жақсы өнімділігі үшін барлық қуат беру бөліктерін мезгіл-мезгіл майлап тұрыңыз.
