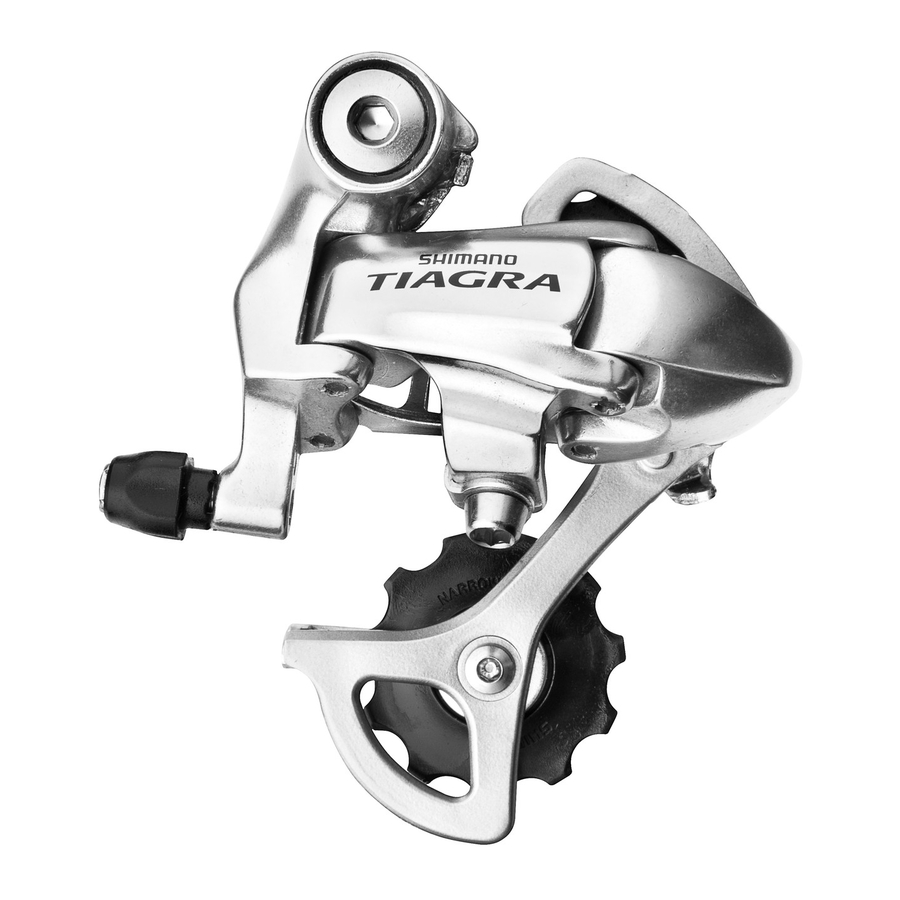

Shimano TIAGRA RD-4500 - Артқы беріліс ауыстырғышының нұсқаулығы

Кіріспе

Ең жақсы өнімділікке қол жеткізу үшін келесі комбинацияны пайдалануды ұсынамыз.

Техникалық сипаттамалар

Артқы беріліс ауыстырғышты орнату

Орнату кезінде B-кернеуді реттеу бұрандасының дропаут қойындысымен жанасуынан деформация болдырмауға абай болыңыз.

Тізбек ұзындығы

Жүріс реттеу және кабельді бекіту

1. Жоғарғы реттеу
   Артқы жағынан қарағанда бағыттаушы шкив ең кішкентай жұлдызшаның сыртқы сызығының астында болатындай етіп реттеу үшін жоғарғы реттеу бұрандасын бұраңыз.

2. Кабельді қосу және бекіту
   Кабельді артқы беріліс ауыстырғышқа қосыңыз және кабельдегі бастапқы бос орынды алғаннан кейін, суретте көрсетілгендей артқы беріліс ауыстырғышқа қайта бекітіңіз.

   Бұрау моменті:
   5 - 7 N·m {44 - 60 in. lbs.}

   Ескертпе:
   Кабельдің науада (groove) мықтап тұрғанына көз жеткізіңіз.


3. Төменгі реттеу
   Бағыттаушы шкив ең үлкен жұлдызшамен тікелей сызықта болатындай етіп төменгі реттеу бұрандасын бұраңыз.
4. B-кернеуді реттеу бұрандасын қалай пайдалану керек
   Тізбекті ең кішкентай тізбекті дөңгелекке және ең үлкен жұлдызшаға орнатыңыз және иінді артқа қарай бұраңыз. Содан кейін бағыттаушы шкивті жұлдызшаға мүмкіндігінше жақын, бірақ тиіп кетпейтіндей етіп реттеу үшін B-кернеуді реттеу бұрандасын бұраңыз. Содан кейін тізбекті ең кішкентай жұлдызшаға орнатыңыз және шкивтің жұлдызшаға тиіп кетпейтініне көз жеткізу үшін жоғарыдағыны қайталаңыз.

5. SIS реттеуі
   Тізбекті 2-ші жұлдызшаға жылжыту үшін беріліс ауыстыру тетігін бірнеше рет іске қосыңыз. Содан кейін тетіктегі бос орынды алу үшін тетікті жеткілікті түрде басып тұрып, иінді бұраңыз. иінді бұраңыз.


* Тілекті бастапқы күйіне қайтарыңыз (тілектің 2-ші жұлдызша параметрінде тұрған және босатылған күйі) және содан кейін иінді сағат тілімен бұраңыз. Егер тізбек 3-ші жұлдызшаға тиіп, шу шығарса, шу тоқтағанша және тізбек біркелкі жүргенше, сыртқы қаптаманы реттеу бөшкесін сағат тілімен аздап бұраңыз.

Берілістерді ауыстыру үшін тетікті іске қосыңыз және беріліс позицияларының ешқайсысында шудың болмайтынын тексеріңіз.

SIS өнімділігін жақсарту үшін барлық қуат беру бөліктерін мезгіл-мезгіл майлап тұрыңыз.

Жалпы қауіпсіздік ақпараты

• Тізбекті тазалау үшін бейтарап жуғыш затты пайдаланыңыз. Сілтілік немесе қышқыл негізіндегі жуғыш заттарды, мысалы, тот тазалағыштарды пайдаланбаңыз, себебі бұл тізбектің зақымдалуына және/немесе істен шығуына әкелуі мүмкін.
• Күшейтілген жалғаушы түйреуішті тек тар типті тізбекті қосу үшін пайдаланыңыз.
• Күшейтілген жалғаушы түйреуіштердің екі түрлі түрі бар. Қай түйреуішті пайдалану керектігін таңдамас бұрын төмендегі кестені тексеріңіз. Егер күшейтілген жалғаушы түйреуіштерден басқа жалғаушы түйреуіштер пайдаланылса немесе тізбек түріне сәйкес келмейтін күшейтілген жалғаушы түйреуіш немесе құрал пайдаланылса, жеткілікті қосылу күші алынбауы мүмкін, бұл тізбектің үзілуіне немесе түсіп қалуына әкелуі мүмкін.

Тізбек	Күшейтілген жалғаушы түйреуіш	Тізбек құралы
CN-7701 / CN-HG93 сияқты 9 жылдамдықты өте тар тізбек		TL-CN32 / TL-CN24
CN-HG50 / CN-IG51 сияқты 8- / 7- / 6 жылдамдықты тар тізбек		TL-CN32 / TL-CN24

• Егер жұлдызша тістерінің санының өзгеруіне байланысты тізбектің ұзындығын реттеу қажет болса, кесуді тізбек күшейтілген жалғаушы түйреуішпен немесе ұштық түйреуішпен қосылған жерден басқа жерде жасаңыз. Егер тізбек күшейтілген жалғаушы түйреуішпен немесе ұштық түйреуішпен қосылған жерде кесілсе, зақымдалады.

• Тізбектің кернеуінің дұрыс екенін және тізбектің зақымдалмағанын тексеріңіз. Егер кернеу тым әлсіз болса немесе тізбек зақымдалған болса, тізбекті ауыстыру керек. Егер бұл жасалмаса, тізбек үзіліп, ауыр жарақатқа әкелуі мүмкін.
• Бөлшектерді орнатпас бұрын қызмет көрсету нұсқауларын мұқият алып, оқып шығыңыз . Бос, тозған немесе зақымдалған бөлшектер шабандоздың жарақат алуына әкелуі мүмкін. Біз тек түпнұсқалық Shimano ауыстыру бөлшектерін пайдалануды ұсынамыз.
• Осы техникалық қызмет көрсету нұсқауларын мұқият оқып шығыңыз және оларды кейінірек анықтама үшін қауіпсіз жерде сақтаңыз.

Ескертпе

• Егер беріліс ауыстыру операциялары бірқалыпты жүзеге асырылмаса, беріліс ауыстырғышты тазалаңыз және барлық қозғалатын бөліктерді майлаңыз.
• Егер сілтемелердегі босаңсу мөлшері соншалықты үлкен болса, реттеу мүмкін болмаса , беріліс ауыстырғышты ауыстыру керек.
• Беріліс ауыстырғышты мезгіл-мезгіл тазалап, барлық қозғалатын бөліктерді (механизм мен шкивтерді) майлап тұру керек.
• Егер беріліс ауыстыруды реттеу мүмкін болмаса, велосипедтің артқы жағындағы параллельдік дәрежесін тексеріңіз. Сондай-ақ, кабельдің майланғанын және сыртқы қаптаманың тым ұзын немесе тым қысқа еместігін тексеріңіз.
• Шкивтегі босаңсудың нәтижесінде аномальды шуды естісеңіз, шкивті ауыстыру керек.
• Біркелкі жұмыс істеу үшін көрсетілген сыртқы қаптаманы және төменгі кронштейн кабелінің бағыттағышын пайдаланыңыз.
• Дұрыс сырғуын қамтамасыз ету үшін ішкі кабельді және сыртқы қаптаманың ішін пайдаланудан бұрын майлаңыз .
• Кабельді ішкі бағыттаумен жақтауды пайдалануға қатаң тыйым салынады, өйткені ол жоғары кабельдік кедергіге байланысты SIS ауыстыру функциясын бұзуға бейім.
• Бөлшектерге табиғи тозудан немесе қалыпты пайдаланудан туындаған тозуға кепілдік берілмейді .
• Ең жоғары өнімділікке қол жеткізу үшін біз Shimano майлағыштары мен техникалық қызмет көрсету өнімдерін ұсынамыз.
• Орнату, реттеу, техникалық қызмет көрсету немесе пайдалану әдістеріне қатысты кез келген сұрақтар бойынша кәсіби велосипед дилеріне хабарласыңыз.

SHIMANO AMERICAN CORPORATION
One Holland, Irvine, California 92618, U.S.A. Телефон: +1-949-951-5003

SHIMANO EUROPE B.V.
Industrieweg 24, 8071 CT Nunspeet, The Netherlands Телефон: +31-341-272222

SHIMANO INC.
3-77 Oimatsu-cho Sakai-ku, Sakai, Osaka 590-8577, Japan

Назар аударыңыз:
техникалық сипаттамалар ескертусіз жақсарту үшін өзгертілуі мүмкін. (Ағылшын)

© Mar. 2006 by Shimano Inc.
