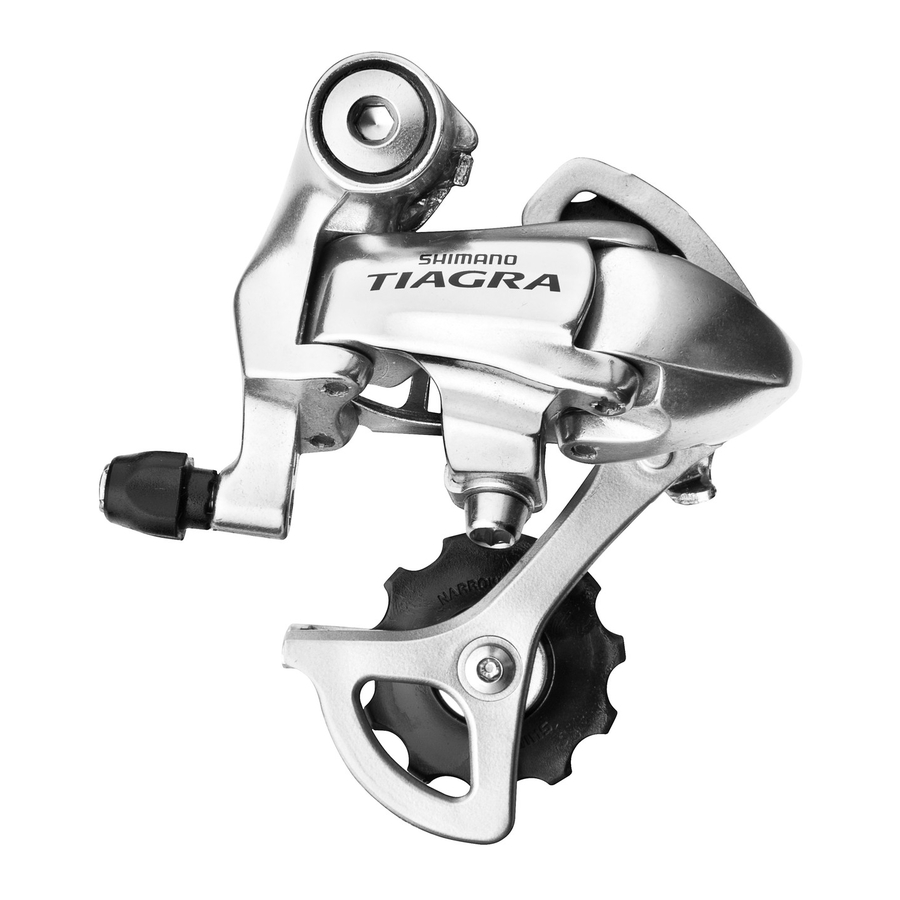

Manual del desviador trasero Shimano TIAGRA RD-4500

Introducción

Para obtener el mejor rendimiento, recomendamos utilizar la siguiente combinación.

Especificaciones

Instalación del desviador trasero

Al instalarlo, tenga cuidado de que la deformación no sea causada por el tornillo de ajuste de tensión B que entra en contacto con la patilla del cuadro.

Longitud de la cadena

Ajuste de carrera y fijación del cable

1. Ajuste superior
   Gire el tornillo de ajuste superior para ajustar de modo que la polea guía quede debajo de la línea exterior del piñón más pequeño cuando se mira desde la parte trasera.

2. Conexión y fijación del cable
   Conecte el cable al desviador trasero y, después de eliminar la holgura inicial del cable, vuelva a fijarlo al desviador trasero como se muestra en la ilustración.

   Par de apriete:
   5 - 7 N·m {44 - 60 in. lbs.}

   Nota:
   Asegúrese de que el cable esté bien sujeto en la ranura.


3. Ajuste inferior
   Gire el tornillo de ajuste inferior para que la polea guía se mueva a una posición directamente alineada con el piñón más grande.
4. Cómo usar el tornillo de ajuste de tensión B
   Monte la cadena en el plato más pequeño y en el piñón más grande, y gire el brazo de la biela hacia atrás. Luego, gire el tornillo de ajuste de tensión B para ajustar la polea guía lo más cerca posible del piñón, pero no tanto como para que lo toque. A continuación, coloque la cadena en el piñón más pequeño y repita lo anterior para asegurarse de que la polea no toque el piñón.

5. Ajuste SIS
   Accione la maneta de cambio varias veces para mover la cadena al segundo piñón. Luego, mientras presiona la maneta lo suficiente para eliminar el juego en la maneta, gire el brazo de la biela. el brazo de la biela.


* Regrese la maneta a su posición original (la posición donde la maneta está en la segunda configuración del piñón y se ha soltado) y luego gire el brazo de la biela en el sentido de las agujas del reloj. Si la cadena está tocando el tercer piñón y haciendo ruido, gire ligeramente el cilindro de ajuste de la funda exterior en el sentido de las agujas del reloj para apretarlo hasta que el ruido se detenga y la cadena funcione sin problemas.

Accione la maneta para cambiar de marcha y compruebe que no se produzca ningún ruido en ninguna de las posiciones de la marcha.

Para obtener el mejor rendimiento de SIS, lubrique periódicamente todas las piezas de transmisión de potencia.

Información general de seguridad

• Use detergente neutro para limpiar la cadena. No use detergente alcalino o detergente a base de ácido, como limpiadores de óxido, ya que puede provocar daños y/o fallas en la cadena.
• Use el pasador de conexión reforzado solo para conectar el estrecho tipo de cadena.
• Hay dos tipos diferentes de pasadores de conexión reforzados disponibles. Asegúrese de consultar la tabla a continuación antes de seleccionar qué pasador usar. Si se utilizan pasadores de conexión que no sean pasadores de conexión reforzados, o si se utiliza un pasador de conexión reforzado o una herramienta que no es adecuada para el tipo de cadena, es posible que no se obtenga la fuerza de conexión suficiente, lo que podría provocar que la cadena se rompa o se caiga.

Cadena	Pasador de conexión reforzado	Herramienta de cadena
Cadena súper estrecha de 9 velocidades como CN-7701 / CN-HG93		TL-CN32 / TL-CN24
Cadena estrecha de 8 / 7 / 6 velocidades como CN-HG50 / CN-IG51		TL-CN32 / TL-CN24

• Si es necesario ajustar la longitud de la cadena debido a un cambio en el número de dientes del piñón, haga el corte en algún lugar que no sea el lugar donde se ha unido la cadena con un pasador de conexión reforzado o un pasador de extremo. La cadena se dañará si se corta en un lugar donde se ha unido con un pasador de conexión reforzado o un pasador de extremo.

• Compruebe que la tensión de la cadena sea correcta y que la cadena no esté dañada. Si la tensión es demasiado débil o la cadena está dañada, se debe reemplazar la cadena. Si no se hace esto, la cadena puede romperse y causar lesiones graves.
• Obtenga y lea atentamente las instrucciones de servicio antes de instalar las piezas. Las piezas sueltas, desgastadas o dañadas pueden causar lesiones al ciclista. Recomendamos encarecidamente utilizar únicamente piezas de repuesto originales Shimano.
• Lea atentamente estas Instrucciones de servicio técnico y guárdelas en un lugar seguro para futuras consultas.

Nota

• Si las operaciones de cambio de marchas no se pueden llevar a cabo sin problemas, limpie el desviador y lubrique todas las piezas móviles.
• Si la cantidad de holgura en los eslabones es tan grande que el ajuste es no es posible, debe reemplazar el desviador.
• Debe limpiar periódicamente el desviador y lubricar todas las piezas móviles piezas (mecanismo y poleas).
• Si no se puede realizar el ajuste del cambio de marchas, compruebe el grado de paralelismo en el extremo trasero de la bicicleta. Compruebe también si el cable está lubricado y si la funda exterior es demasiado larga o demasiado corta.
• Si escucha un ruido anormal como resultado de la holgura en una polea, usted debe reemplazar la polea.
• Para un funcionamiento suave, use la funda exterior especificada y la parte inferior guía de cable del soporte.
• Engrase el cable interior y el interior de la funda exterior antes de usar para asegurar que se deslicen correctamente.
• Se desaconseja encarecidamente el uso de un cuadro con enrutamiento interno de cables, ya que tiene tendencias a perjudicar la función de cambio SIS debido a su alta resistencia del cable.
• Las piezas no están garantizadas contra el desgaste o el deterioro natural resultante del uso normal.
• Para un máximo rendimiento, recomendamos encarecidamente Shimano lubricantes y productos de mantenimiento.
• Para cualquier pregunta sobre los métodos de instalación, ajuste, mantenimiento u operación, por favor contacte a un distribuidor de bicicletas profesional.
