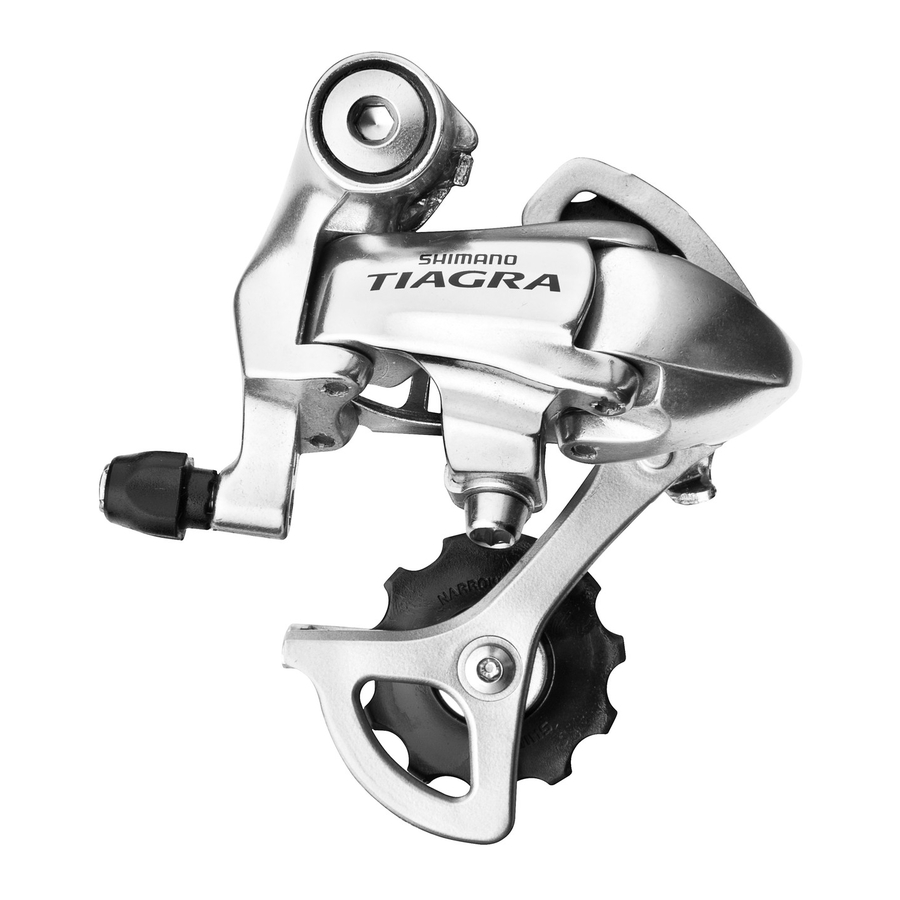

Shimano TIAGRA RD-4500 - Instrukcja obsługi tylnej przerzutki

Wprowadzenie

Aby uzyskać najlepszą wydajność, zalecamy stosowanie następującej kombinacji.

Specyfikacje

Montaż tylnej przerzutki

Podczas montażu należy uważać, aby nie doszło do deformacji spowodowanej kontaktem śruby regulacyjnej B-tension z zaczepem ramy.

Długość łańcucha

Regulacja zakresu ruchu i mocowanie linki

1. Regulacja górna
   Obróć górną śrubę regulacyjną, aby ustawić kółko prowadzące poniżej zewnętrznej linii najmniejszej zębatki, patrząc od tyłu.

2. Podłączenie i zabezpieczenie linki
   Podłącz linkę do tylnej przerzutki i, po usunięciu początkowego luzu w lince, ponownie zabezpiecz ją do tylnej przerzutki, jak pokazano na ilustracji.

   Moment dokręcania:
   5 - 7 N·m {44 - 60 in. lbs.}

   Uwaga:
   Upewnij się, że linka jest dobrze osadzona w rowku.


3. Regulacja dolna
   Obróć dolną śrubę regulacyjną, aby kółko prowadzące przesunęło się do pozycji bezpośrednio w linii z największą zębatką.
4. Jak używać śruby regulacyjnej B-tension
   Załóż łańcuch na najmniejszą zębatkę mechanizmu korbowego i największą zębatkę kasety, a następnie obróć ramię korby do tyłu. Następnie obróć śrubę regulacyjną B-tension, aby ustawić kółko prowadzące jak najbliżej zębatki, ale nie tak blisko, aby jej dotykało. Następnie ustaw łańcuch na najmniejszą zębatkę i powtórz powyższe czynności, aby upewnić się, że kółko nie dotyka zębatki.

5. Regulacja SIS
   Kilka razy użyj dźwigni zmiany biegów, aby przesunąć łańcuch na drugą zębatkę. Następnie, naciskając dźwignię tylko na tyle, aby usunąć luz w dźwigni, obróć ramię korby. ramię korby.


* Przywróć dźwignię do pierwotnej pozycji (pozycja, w której dźwignia znajduje się na ustawieniu 2. zębatki i została zwolniona), a następnie obróć ramię korby zgodnie z ruchem wskazówek zegara. Jeśli łańcuch dotyka 3. zębatki i powoduje hałas, obróć lekko beczkę regulacyjną pancerza zewnętrznego zgodnie z ruchem wskazówek zegara, aby ją dokręcić, aż hałas ustanie, a łańcuch będzie działał płynnie.

Użyj dźwigni, aby zmienić biegi i sprawdź, czy w żadnej z pozycji biegów nie występuje hałas.

Aby uzyskać najlepszą wydajność SIS, okresowo smaruj wszystkie części przenoszące moc.

Ogólne informacje dotyczące bezpieczeństwa

• Do czyszczenia łańcucha używaj neutralnego detergentu. Nie używaj detergentów zasadowych lub kwasowych, takich jak środki do czyszczenia rdzy, ponieważ mogą one spowodować uszkodzenie i/lub awarię łańcucha.
• Wzmocniony pin łączący należy stosować wyłącznie do łączenia wąskiego typu łańcucha.
• Dostępne są dwa różne typy wzmocnionych pinów łączących. Przed wyborem pinu należy sprawdzić poniższą tabelę. Jeśli używane są piny łączące inne niż wzmocnione piny łączące, lub jeśli używany jest wzmocniony pin łączący lub narzędzie, które nie jest odpowiednie dla danego typu łańcucha, może nie zostać uzyskana wystarczająca siła połączenia, co może spowodować pęknięcie lub spadnięcie łańcucha.

Łańcuch	Wzmocniony pin łączący	Narzędzie do łańcucha
9-biegowy super wąski łańcuch, taki jak CN-7701 / CN-HG93		TL-CN32 / TL-CN24
8- / 7- / 6-biegowy wąski łańcuch, taki jak CN-HG50 / CN-IG51		TL-CN32 / TL-CN24

• Jeśli konieczne jest dostosowanie długości łańcucha z powodu zmiany liczby zębów zębatki, należy dokonać cięcia w innym miejscu niż w miejscu, w którym łańcuch został połączony za pomocą wzmocnionego pinu łączącego lub pinu końcowego. Łańcuch zostanie uszkodzony, jeśli zostanie przecięty w miejscu, w którym został połączony wzmocnionym pinem łączącym lub pinem końcowym.

• Sprawdź, czy napięcie łańcucha jest prawidłowe i czy łańcuch nie jest uszkodzony. Jeśli napięcie jest zbyt słabe lub łańcuch jest uszkodzony, należy go wymienić. Jeśli tego nie zrobisz, łańcuch może pęknąć i spowodować poważne obrażenia.
• Przed montażem części należy dokładnie zapoznać się z instrukcjami serwisowymi . Poluzowane, zużyte lub uszkodzone części mogą spowodować obrażenia u rowerzysty. Zdecydowanie zalecamy używanie wyłącznie oryginalnych części zamiennych Shimano.
• Przeczytaj uważnie niniejszą Instrukcję Serwisową i przechowuj ją w bezpiecznym miejscu do późniejszego wykorzystania.

Uwaga

• Jeśli zmiana biegów nie przebiega płynnie, wyczyść przerzutkę i nasmaruj wszystkie ruchome części.
• Jeśli luz w ogniwach jest tak duży, że regulacja jest niemożliwa, należy wymienić przerzutkę.
• Należy okresowo czyścić przerzutkę i smarować wszystkie ruchome części (mechanizm i kółka).
• Jeśli nie można przeprowadzić regulacji zmiany biegów, sprawdź stopień równoległości tylnego końca roweru. Sprawdź również, czy linka jest nasmarowana i czy pancerz zewnętrzny nie jest za długi lub za krótki.
• Jeśli słyszysz nienormalny hałas w wyniku luzu w kółku, powinieneś wymienić kółko.
• Aby zapewnić płynną pracę, używaj określonego pancerza zewnętrznego i dolnej prowadnicy linki suportu.
• Przed użyciem nasmaruj linkę wewnętrzną i wnętrze pancerza zewnętrznego, aby zapewnić ich prawidłowe przesuwanie się.
• Zdecydowanie odradza się stosowanie ramy z wewnętrznym prowadzeniem linek, ponieważ ma ona tendencję do pogarszania funkcji zmiany biegów SIS ze względu na wysoki opór linki.
• Części nie są objęte gwarancją na naturalne zużycie lub pogorszenie stanu wynikające z normalnego użytkowania.
• Aby uzyskać maksymalną wydajność, zdecydowanie zalecamy stosowanie smarów i produktów konserwacyjnych Shimano.
• W przypadku jakichkolwiek pytań dotyczących metod montażu, regulacji, konserwacji lub obsługi, prosimy o kontakt z profesjonalnym sprzedawcą rowerów.

SHIMANO AMERICAN CORPORATION
One Holland, Irvine, California 92618, U.S.A. Telefon: +1-949-951-5003

SHIMANO EUROPE B.V.
Industrieweg 24, 8071 CT Nunspeet, The Netherlands Telefon: +31-341-272222

SHIMANO INC.
3-77 Oimatsu-cho Sakai-ku, Sakai, Osaka 590-8577, Japan

Uwaga:
specyfikacje mogą ulec zmianie w celu ulepszenia bez powiadomienia. (ang.).

© Mar. 2006 by Shimano Inc.
