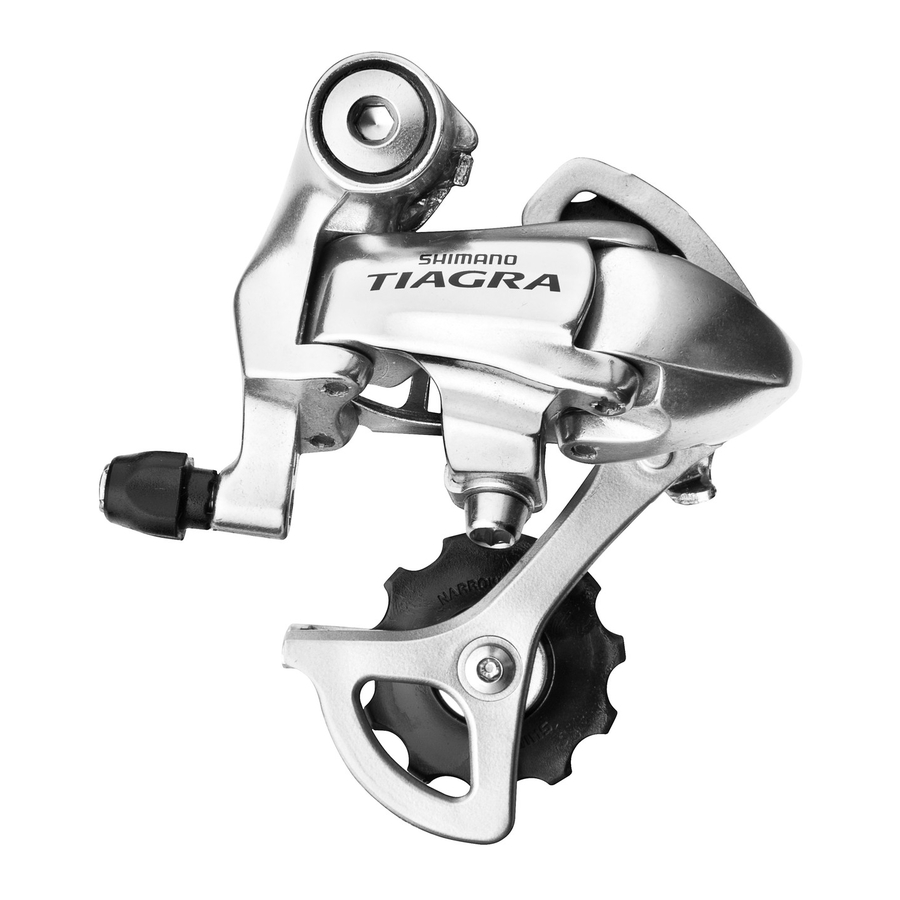

Manual do Desviador Traseiro Shimano TIAGRA RD-4500

Introdução

Para obter o melhor desempenho, recomendamos que seja utilizada a seguinte combinação.

Especificações

Instalação do desviador traseiro

Ao instalar, tenha cuidado para que a deformação não seja causada pelo parafuso de ajuste da tensão B entrar em contacto com a patilha dadropout.

Comprimento da corrente

Ajuste do curso e fixação do cabo

1. Ajuste superior
   Gire o parafuso de ajuste superior para ajustar de modo que a polia guia fique abaixo da linha exterior da roda dentada mais pequena quando vista por trás.

2. Ligação e fixação do cabo
   Ligue o cabo ao desviador traseiro e, depois de eliminar a folga inicial no cabo, volte a fixar ao desviador traseiro conforme mostrado na ilustração.

   Binário de aperto:
   5 - 7 N·m {44 - 60 in. lbs.}

   Nota:
   Certifique-se de que o cabo está bem assente na ranhura.


3. Ajuste inferior
   Gire o parafuso de ajuste inferior para que a polia guia se mova para uma posição diretamente alinhada com a roda dentada maior.
4. Como usar o parafuso de ajuste da tensão B
   Monte a corrente na roda pedaleira mais pequena e na roda dentada maior e gire o braço da pedaleira para trás. Em seguida, gire o parafuso de ajuste da tensão B para ajustar a polia guia o mais próximo possível da roda dentada, mas não tão perto que toque. Em seguida, coloque a corrente na roda dentada mais pequena e repita o procedimento acima para garantir que a polia não toca na roda dentada.

5. Ajuste SIS
   Acione o manípulo das mudanças várias vezes para mover a corrente para a 2ª roda dentada. Em seguida, enquanto pressiona o manípulo apenas o suficiente para eliminar a folga no manípulo, gire o braço da pedaleira. o braço da pedaleira.


* Retorne o manípulo à sua posição original (a posição onde o manípulo está na 2ª configuração da roda dentada e foi libertado) e, em seguida, gire o braço da pedaleira no sentido horário. Se a corrente estiver a tocar na 3ª roda dentada e a fazer ruído, gire ligeiramente o tambor de ajuste do cabo exterior no sentido horário para apertá-lo até que o ruído pare e a corrente funcione suavemente.

Acione o manípulo para mudar de mudanças e verifique se não ocorre ruído em nenhuma das posições das mudanças.

Para obter o melhor desempenho do SIS, lubrifique periodicamente todas as peças de transmissão de potência.

Informações gerais de segurança

• Use detergente neutro para limpar a corrente. Não use detergente à base de álcali ou detergente à base de ácido, como produtos de limpeza de ferrugem, pois pode resultar em danos e/ou falha da corrente.
• Use o pino de ligação reforçado apenas para ligar o estreito tipo de corrente.
• Existem dois tipos diferentes de pinos de ligação reforçados disponíveis. Certifique-se de verificar a tabela abaixo antes de selecionar qual pino usar. Se forem usados pinos de ligação que não sejam pinos de ligação reforçados, ou se for usado um pino de ligação reforçado ou uma ferramenta que não seja adequada para o tipo de corrente, pode não ser obtida força de ligação suficiente, o que pode fazer com que a corrente se parta ou caia.

Corrente	Pino de ligação reforçado	Ferramenta de corrente
Corrente super estreita de 9 velocidades, como CN-7701 / CN-HG93		TL-CN32 / TL-CN24
Corrente estreita de 8 / 7 / 6 velocidades, como CN-HG50 / CN-IG51		TL-CN32 / TL-CN24

• Se for necessário ajustar o comprimento da corrente devido a uma mudança em o número de dentes da roda dentada, faça o corte em algum outro lugar que não seja o lugar onde a corrente foi unida usando um pino de ligação reforçado ou um pino final. A corrente será danificada se for cortada num local onde foi unida com um pino de ligação reforçado ou um pino final.

• Verifique se a tensão da corrente está correta e se a corrente não está danificada. Se a tensão estiver muito fraca ou a corrente estiver danificada, a corrente deve ser substituída. Se isso não for feito, a corrente pode partir e causar ferimentos graves.
• Obtenha e leia atentamente as instruções de serviço antes de instalar as peças. Peças soltas, gastas ou danificadas podem causar ferimentos ao ciclista. Recomendamos vivamente a utilização apenas de peças de substituição genuínas Shimano.
• Leia atentamente estas Instruções de Serviço Técnicas e guarde-as num local seguro para referência posterior.

Nota

• Se as operações de mudança de velocidades não puderem ser realizadas suavemente, limpe o desviador e lubrifique todas as peças móveis.
• Se a quantidade de folga nas ligações for tão grande que o ajuste não for possível, deve substituir o desviador.
• Deve limpar periodicamente o desviador e lubrificar todas as peças móveis peças (mecanismo e polias).
• Se o ajuste da mudança de velocidades não puder ser realizado, verifique o grau de paralelismo na extremidade traseira da bicicleta. Verifique também se o cabo está lubrificado e se o cabo exterior está muito comprido ou muito curto.
• Se ouvir ruído anormal como resultado de folga numa polia, deve deve substituir a polia.
• Para um funcionamento suave, use o cabo exterior especificado e a guia do cabo do suporte suporte inferior.
• Engraxe o cabo interior e o interior do cabo exterior antes de usar para garantir que deslizem corretamente.
• O uso de um quadro com encaminhamento interno de cabos é fortemente desencorajado, pois tem tendências para prejudicar a função de mudança SIS devido à sua alta resistência do cabo.
• As peças não são garantidas contra desgaste natural ou deterioração resultante do uso normal.
• Para o máximo desempenho, recomendamos vivamente os lubrificantes Shimano lubrificantes e produtos de manutenção.
• Para qualquer questão sobre métodos de instalação, ajuste, manutenção ou operação, entre em contacto com um revendedor de bicicletas profissional.

SHIMANO AMERICAN CORPORATION
One Holland, Irvine, California 92618, U.S.A. Telefone: +1-949-951-5003

SHIMANO EUROPE B.V.
Industrieweg 24, 8071 CT Nunspeet, The Netherlands Telefone: +31-341-272222

SHIMANO INC.
3-77 Oimatsu-cho Sakai-ku, Sakai, Osaka 590-8577, Japan

Atenção:
as especificações estão sujeitas a alterações para melhoria sem aviso prévio. (Inglês)

© Mar. 2006 by Shimano Inc.
