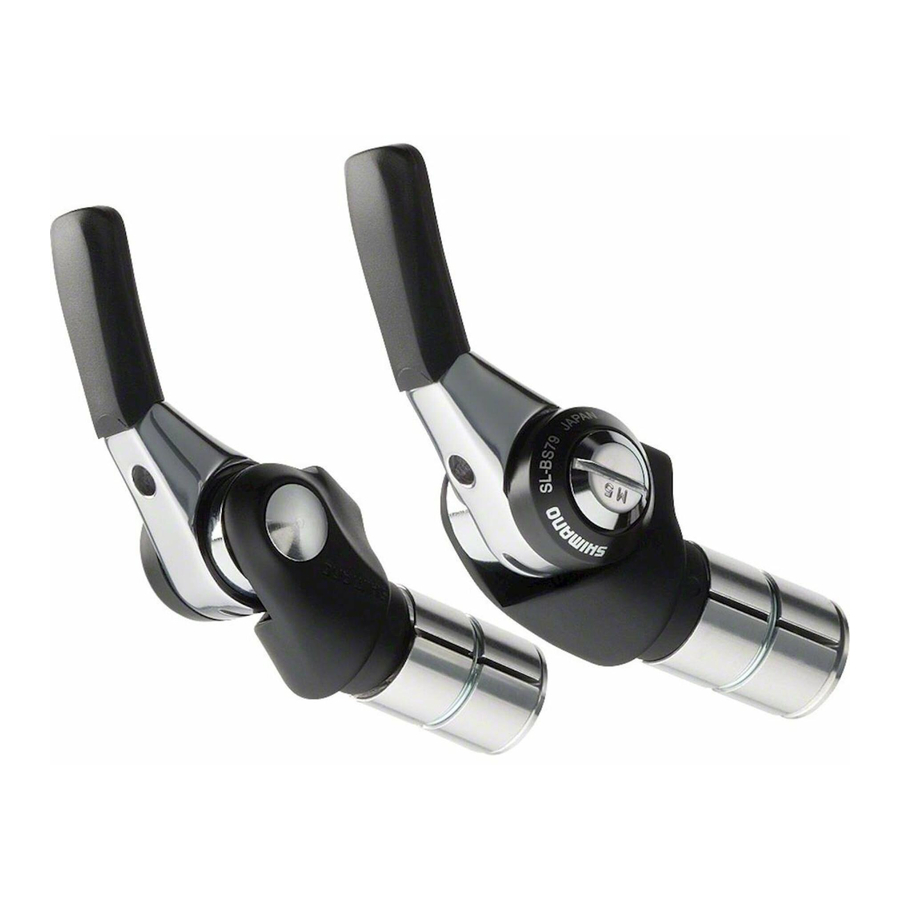

Shimano SL-BS79 - Manual de Serviço Técnico da Manete de Mudança de Ponta de Guiador

Informações Gerais de Segurança

• Para evitar ferimentos graves:
  • Obtenha e leia atentamente as instruções de serviço antes de instalar as peças. Peças soltas, gastas ou danificadas podem fazer com que a bicicleta caia e, como resultado, podem ocorrer ferimentos graves. Recomendamos vivamente a utilização de peças de substituição genuínas Shimano.
  • Leia atentamente estas Instruções de Serviço Técnico e guarde-as num local seguro para referência futura.

Nota

• Para um funcionamento suave, utilize o revestimento exterior especificado e o guia do cabo do eixo pedaleiro.
• Devido à elevada resistência do cabo de um quadro com encaminhamento interno do cabo que prejudicaria a função SIS, este tipo de quadro não deve ser utilizado.
• As superfícies deslizantes do cabo interior e do revestimento exterior devem ser lubrificadas antes da utilização.
• A manete de mudança pode ser instalada em guiadores com diâmetros de 19,0 – 22,0 mm.
• O funcionamento das manetes relacionadas com a mudança de velocidades deve ser efetuado apenas quando a roda dentada dianteira estiver a girar.
• As peças não são garantidas contra o desgaste natural ou deterioração resultante da utilização normal.
• Para quaisquer questões relativas aos métodos de manuseamento ou manutenção, contacte o local de compra.

Para obter o melhor desempenho, recomendamos que seja utilizada a seguinte combinação.

Instalação da manete

Ao instalar os componentes nas superfícies do quadro/guiador de carbono, verifique com o fabricante do quadro/peças de carbono a sua recomendação sobre o binário de aperto, a fim de evitar um aperto excessivo que possa danificar o material de carbono e/ou um aperto insuficiente que possa causar falta de resistência de fixação dos componentes.

A ilustração mostra uma explicação do caso em que a manete de mudança é instalada em guiadores de estrada. Instale a manete dianteira da mesma forma.

1. Fixe a unidade do corpo ao guiador e, em seguida, utilize uma chave Allen de 5 mm para rodar o parafuso de fixação do corpo no sentido contrário ao dos ponteiros do relógio para o apertar.

2. Instale o encaixe da manete na unidade do corpo.

3. Instale a manete na unidade do corpo.

4. Instale o batente do revestimento exterior no encaixe soldado.

5. Com o revestimento exterior colocado ao longo do guiador, cubra o revestimento exterior com o guia do revestimento exterior e, em seguida, utilize fita adesiva ou material semelhante para o fixar provisoriamente ao guiador.

6. Enrole o guiador com fita de guiador.
