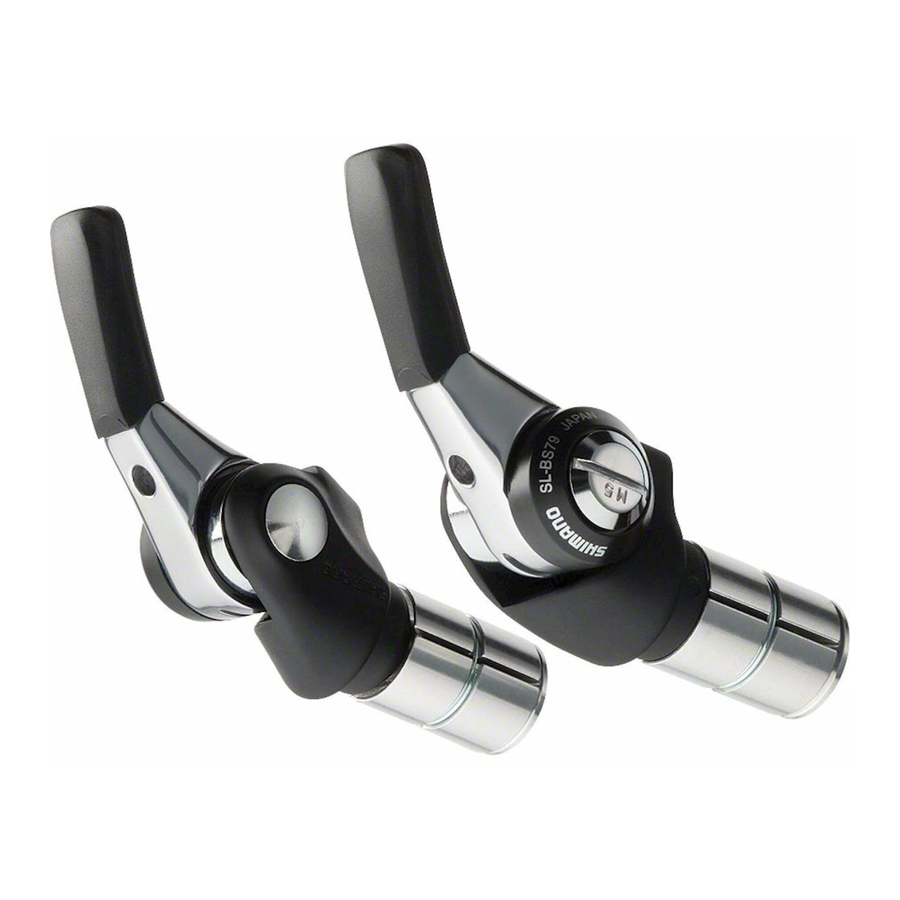

Shimano SL-BS79 - Tehnični servisni priročnik za prestavno ročico na koncu krmila

Splošne varnostne informacije

• Da bi se izognili resnim poškodbam:
  • Pred namestitvijo delov natančno preberite navodila za servisiranje. Olabljeni, obrabljeni ali poškodovani deli lahko povzročijo padec kolesa in posledično resne poškodbe. Močno priporočamo uporabo samo originalnih nadomestnih delov Shimano.
  • Natančno preberite ta tehnična servisna navodila in jih shranite na varnem mestu za kasnejšo uporabo.

Opomba

• Za nemoteno delovanje uporabite določeno zunanje ohišje in vodilo kabla gonilnega ležaja.
• Ker bi visoka upornost kabla okvirja z notranjo napeljavo kablov poslabšala funkcijo SIS, se ta vrsta okvirja ne sme uporabljati.
• Drsne površine notranjega kabla in zunanjega ohišja je treba pred uporabo namazati z mastjo.
• Prestavno ročico je mogoče namestiti na krmila s premerom 19,0 – 22,0 mm.
• Upravljanje ročic, povezanih s prestavljanjem, naj bo izvedeno samo, ko se vrti sprednji verižnik.
• Za dele ni zagotovljena zaščita pred naravno obrabo ali poslabšanjem, ki je posledica normalne uporabe.
• Za vsa vprašanja v zvezi z načini ravnanja ali vzdrževanja se obrnite na mesto nakupa.

Za najboljšo učinkovitost priporočamo uporabo naslednje kombinacije.

Namestitev ročice

Pri nameščanju komponent na površine karbonskega okvirja/krmila se posvetujte s proizvajalcem karbonskega okvirja/delov glede priporočenega zateznega momenta, da preprečite prekomerno zategovanje, ki lahko povzroči poškodbe karbonskega materiala, in/ali nezadostno zategovanje, ki lahko povzroči pomanjkanje trdnosti pritrditve komponent.

Ilustracija prikazuje razlago primera, ko je prestavna ročica nameščena na spuščeno krmilo. Sprednjo ročico namestite na enak način.

1. Pritrdite enoto ohišja na krmilo, nato pa s 5 mm imbus ključem obrnite vijak za pritrditev ohišja v nasprotni smeri urinega kazalca, da ga zategnete.

2. Namestite nastavek ročice na enoto ohišja.

3. Namestite ročico na enoto ohišja.

4. Namestite zunanji omejevalnik ohišja na privarjen nastavek.

5. Z zunanjim ohišjem, nameščenim vzdolž krmila, prekrijte zunanje ohišje z vodilom zunanjega ohišja, nato pa ga s trakom ali podobnim materialom začasno pritrdite na krmilo.

6. Ovito krmilo z bar tape (trakom za krmilo).
