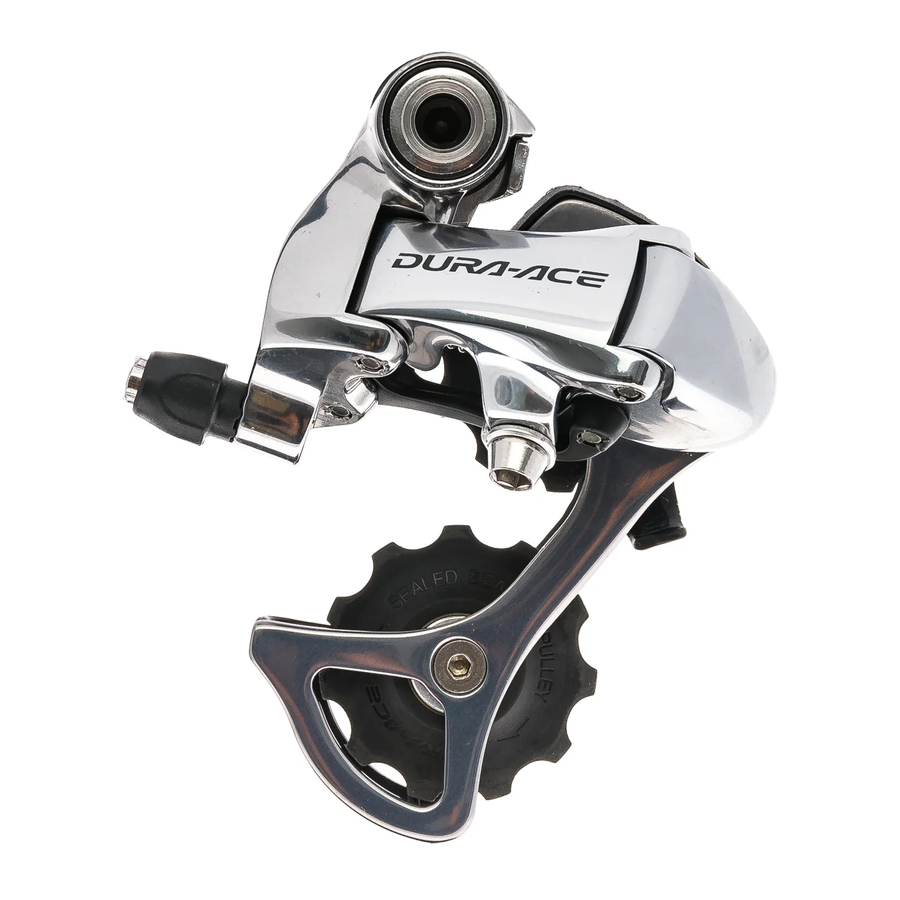

Shimano RD-7800 - Priročnik za zadnji menjalnik

Splošne varnostne informacije

• Za čiščenje verige uporabite nevtralni detergent. Ne uporabljajte alkalnih ali kislih detergentov, kot so čistila za rjo, saj lahko povzročijo poškodbe in/ali okvaro verige.
• Ojačan povezovalni zatič uporabljajte samo za povezovanje ozke verige.
• Če uporabljate druge povezovalne zatiče, ki niso ojačani povezovalni zatiči, ali če uporabljate ojačan povezovalni zatič ali orodje, ki ni primerno za vrsto verige, morda ne boste dosegli zadostne povezovalne sile, kar lahko povzroči zlom ali odpenjanje verige.

Veriga	Ojačan povezovalni zatič	Orodje za verigo
10-stopenjska super ozka veriga, kot je CN-7801 / 6600		TL-CN32 / TL-CN23

• Če je potrebno prilagoditi dolžino verige zaradi spremembe števila zob zobnika, prerežite verigo na drugem mestu, ne pa tam, kjer je bila veriga spojena z ojačanim povezovalnim zatičem. Veriga se bo poškodovala, če jo prerežete na mestu, kjer je bila spojena z ojačanim povezovalnim zatičem.

• Prepričajte se, da povezovalni zatič enakomerno štrli iz površin členov na obeh koncih, potem ko je bila veriga spojena.

• Preverite, ali je napetost verige pravilna in ali veriga ni poškodovana. Če je napetost prešibka ali je veriga poškodovana, jo je treba zamenjati. Če tega ne storite, se lahko veriga zlomi in povzroči resne poškodbe.
• Pred namestitvijo delov natančno preberite navodila za uporabo. Olabljeni, obrabljeni ali poškodovani deli lahko povzročijo poškodbe kolesarja. Priporočamo, da uporabljate samo originalne nadomestne dele Shimano.
• Pozorno preberite ta navodila za tehnično servisiranje in jih shranite na varnem mestu za kasnejšo uporabo.

Opomba

• Če prestavljanje prestav ne poteka gladko, očistite menjalnik in namažite vse gibljive dele.
• Če je količina zračnosti v členih tako velika, da prilagajanje ni mogoče, morate zamenjati menjalnik.
• Občasno očistite menjalnik in namažite vse gibljive dele (mehanizem in škripce).
• Če prilagajanje prestavljanja ni mogoče, preverite stopnjo vzporednosti na zadnjem koncu kolesa. Preverite tudi, ali je kabel namazan in ali je zunanji ovoj predolg ali prekratek.
• Če slišite nenormalen hrup zaradi zračnosti v škripcu, ga morate zamenjati.
• Za nemoteno delovanje uporabite določen zunanji ovoj in vodilo kabla spodnjega nosilca.
• Pred uporabo namažite notranji kabel in notranjost zunanjega ovoja, da zagotovite pravilno drsenje.
• Uporaba okvirja z notranjo napeljavo kablov se močno odsvetuje, saj ima težnje, da poslabša funkcijo prestavljanja SIS zaradi visoke upornosti kabla.
• Natezni škripec ima oznako, ki označuje smer vrtenja. Stran s puščico je sprednja stran.
• Konec zunanjega ovoja, ki ima aluminijasto kapico, mora biti na strani menjalnika.

• Deli nimajo garancije za naravno obrabo ali poslabšanje, ki je posledica normalne uporabe.
• Za maksimalno zmogljivost priporočamo maziva in izdelke za vzdrževanje Shimano.
• Za vsa vprašanja v zvezi z načini namestitve, prilagajanja, vzdrževanja ali delovanja se obrnite na strokovnega prodajalca koles.

Za najboljšo zmogljivost priporočamo uporabo naslednje kombinacije.

Specifikacije

Namestitev zadnjega menjalnika

Pri nameščanju bodite previdni, da ne pride do deformacije zaradi stika vijaka za nastavitev B-napetosti z jezičkom dropout.
Navor privijanja nosilnega vretena:
8 - 10 N·m {70 - 86 in. lbs.}

Dolžina verige

• V primeru trojnega sprednjega verižnika


Če je najmanjši zobnik 15T ali 16T

Dodajte 2 člena (z verigo na največjem zobniku in največjem verižniku)

Nastavitev hoda in pritrditev kabla

Zgornja nastavitev

Obrnite zgornji nastavitveni vijak, da nastavite vodilni škripec pod zunanjo linijo najmanjšega zobnika, ko gledate od zadaj.

Priključitev in pritrditev kabla

Priključite kabel na zadnji menjalnik in, potem ko odstranite začetno ohlapnost v kablu, ga ponovno pritrdite na zadnji menjalnik, kot je prikazano na sliki.

Navor privijanja:
5 - 7 N·m {44 - 60 in. lbs.}

Opomba:
Prepričajte se, da je kabel varno v utoru.

Spodnja nastavitev

Obrnite spodnji nastavitveni vijak, da se vodilni škripec premakne v položaj neposredno v liniji z največjim zobnikom.

Kako uporabljati vijak za nastavitev B-napetosti

Namestite verigo na najmanjši verižnik in največji zobnik ter obrnite ročico gonilke nazaj. Nato obrnite vijak za nastavitev B-napetosti, da nastavite vodilni škripec čim bližje zobniku, vendar ne tako blizu, da bi se ga dotikal. Nato nastavite verigo na najmanjši zobnik in ponovite zgornje, da se prepričate, da se škripec ne dotika zobnika.

SIS nastavitev

Večkrat aktivirajte prestavno ročico, da premaknete verigo na 2. zobnik. Nato, medtem ko pritiskate ročico ravno toliko, da odstranite zračnost v ročici, obrnite ročico gonilke.

Za najboljšo zmogljivost SIS redno mažite vse dele za prenos moči.
