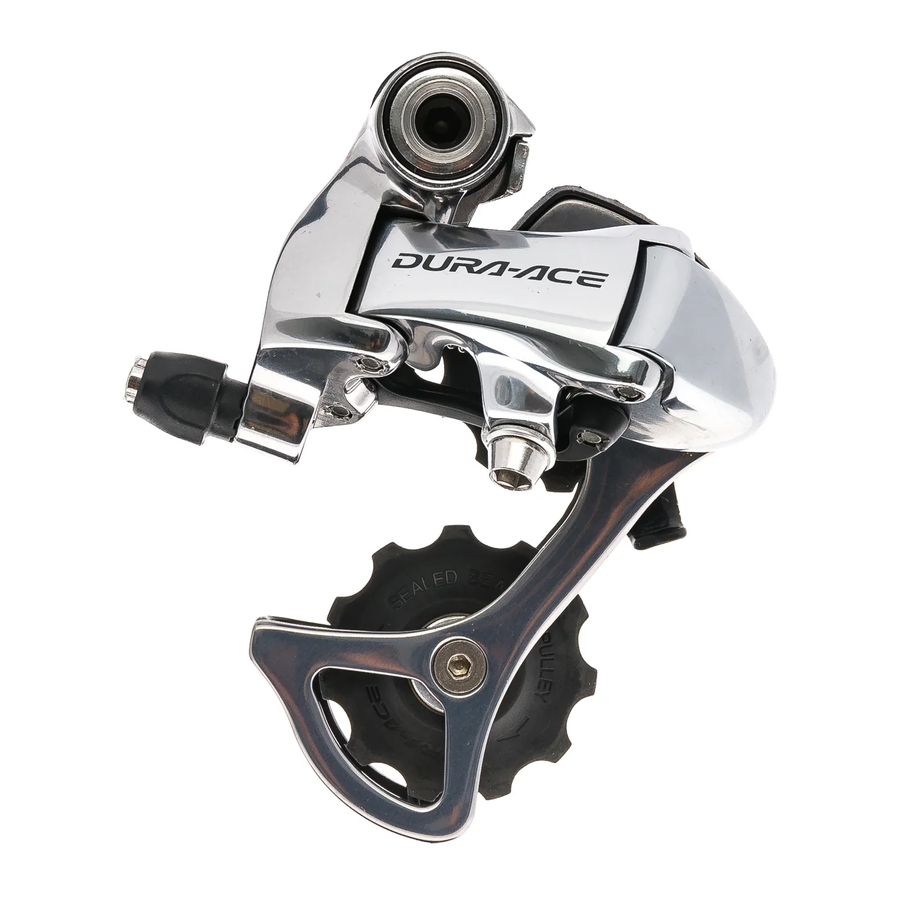

Shimano RD-7800 - Manual del cambio trasero

Información general de seguridad

• Utilice un detergente neutro para limpiar la cadena. No utilice detergentes de base alcalina o ácida, como los limpiadores de óxido, ya que pueden dañar o provocar fallos en la cadena.
• Utilice el pasador de conexión reforzado solo para conectar el tipo de cadena estrecha.
• Si se utilizan pasadores de conexión que no sean pasadores de conexión reforzados, o si se utiliza un pasador de conexión reforzado o una herramienta que no sea adecuada para el tipo de cadena, es posible que no se obtenga una fuerza de conexión suficiente, lo que podría provocar que la cadena se rompa o se caiga.

Cadena	Pasador de conexión reforzado	Herramienta para cadenas
Cadena súper estrecha de 10 velocidades como CN-7801 / 6600		TL-CN32 / TL-CN23

• Si es necesario ajustar la longitud de la cadena debido a un cambio en el número de dientes del piñón, realice el corte en un lugar diferente al lugar donde se ha unido la cadena utilizando un pasador de conexión reforzado. La cadena se dañará si se corta en un lugar donde se ha unido con un pasador de conexión reforzado.

• Asegúrese de comprobar que el pasador de conexión sobresale uniformemente de las superficies del eslabón en ambos extremos después de haber unido la cadena.

• Compruebe que la tensión de la cadena es correcta y que la cadena no está dañada. Si la tensión es demasiado débil o la cadena está dañada, la cadena debe ser reemplazada. Si no se hace esto, la cadena puede romperse y causar lesiones graves.
• Obtenga y lea atentamente las instrucciones de servicio antes de instalar las piezas. Las piezas sueltas, desgastadas o dañadas pueden causar lesiones al ciclista. Recomendamos encarecidamente el uso de piezas de repuesto originales de Shimano.
• Lea atentamente estas Instrucciones Técnicas de Servicio y guárdelas en un lugar seguro para futuras consultas.

Nota

• Si las operaciones de cambio de marchas no se pueden llevar a cabo sin problemas, limpie el desviador y lubrique todas las piezas móviles.
• Si la cantidad de holgura en los eslabones es tan grande que el ajuste no es posible, debe reemplazar el desviador.
• Debe limpiar periódicamente el desviador y lubricar todas las piezas móviles (mecanismo y poleas).
• Si no se puede realizar el ajuste del cambio de marchas, compruebe el grado de paralelismo en la parte trasera de la bicicleta. Compruebe también si el cable está lubricado y si la funda exterior es demasiado larga o demasiado corta.
• Si escucha un ruido anormal como resultado de la holgura en una polea, debe reemplazar la polea.
• Para un funcionamiento suave, utilice la funda exterior especificada y la guía de cable del soporte inferior.
• Engrase el cable interior y el interior de la funda exterior antes de usar para asegurar que se deslizan correctamente.
• Se desaconseja encarecidamente el uso de un cuadro con enrutamiento interno de cables, ya que tiende a perjudicar la función de cambio SIS debido a su alta resistencia del cable.
• La polea de tensión tiene una marca que indica la dirección de rotación. El lado con la flecha es el lado frontal.
• El extremo de la funda exterior que tiene la tapa de aluminio debe estar en el lado del desviador.

• Las piezas no están garantizadas contra el desgaste natural o el deterioro resultante del uso normal.
• Para un máximo rendimiento, recomendamos encarecidamente los lubricantes y productos de mantenimiento de Shimano.
• Para cualquier pregunta relacionada con los métodos de instalación, ajuste, mantenimiento u operación, por favor contacte con un distribuidor de bicicletas profesional.

Para obtener el mejor rendimiento, recomendamos utilizar la siguiente combinación.

Especificaciones

Instalación del cambio trasero

Al instalar, tenga cuidado de que la deformación no sea causada por el tornillo de ajuste de tensión B que entra en contacto con la lengüeta de la puntera.
Par de apriete del eje del soporte:
8 - 10 N·m {70 - 86 in. lbs.}

Longitud de la cadena

• En caso de un plato delantero triple


Si el piñón más pequeño es de 15T o 16T

Añadir 2 eslabones (con la cadena tanto en el piñón más grande como en el plato más grande)

Ajuste de carrera y fijación del cable

Ajuste superior

Gire el tornillo de ajuste superior para ajustar de manera que la polea guía esté debajo de la línea exterior del piñón más pequeño cuando se mira desde la parte trasera.

Conexión y fijación del cable

Conecte el cable al cambio trasero y, después de quitar la holgura inicial del cable, vuelva a fijarlo al cambio trasero como se muestra en la ilustración.

Par de apriete:
5 - 7 N·m {44 - 60 in. lbs.}

Nota:
Asegúrese de que el cable esté bien sujeto en la ranura.

Ajuste inferior

Gire el tornillo de ajuste inferior para que la polea guía se mueva a una posición directamente en línea con el piñón más grande.

Cómo usar el tornillo de ajuste de tensión B

Monte la cadena en el plato más pequeño y en el piñón más grande, y gire el brazo de la biela hacia atrás. Luego gire el tornillo de ajuste de tensión B para ajustar la polea guía lo más cerca posible del piñón, pero no tan cerca como para que lo toque. A continuación, coloque la cadena en el piñón más pequeño y repita lo anterior para asegurarse de que la polea no toque el piñón.

Ajuste SIS

Accione la maneta de cambio varias veces para mover la cadena al segundo piñón. Luego, mientras presiona la maneta lo suficiente para eliminar el juego en la maneta, gire el brazo de la biela.

Para obtener el mejor rendimiento de SIS, lubrique periódicamente todas las piezas de transmisión de potencia.

SHIMANO AMERICAN CORPORATION
One Holland, Irvine, California 92618, U.S.A. Phone: +1-949-951-5003

SHIMANO EUROPE B.V.
Industrieweg 24, 8071 CT Nunspeet, The Netherlands Phone: +31-341-272222

SHIMANO INC.
3-77 Oimatsu-cho, Sakai, Osaka 590-8577, Japan

Tenga en cuenta: las especificaciones están sujetas a cambios para mejorar sin previo aviso.
© Enero de 2005 por Shimano Inc. XBC SZK Impreso en Japón
