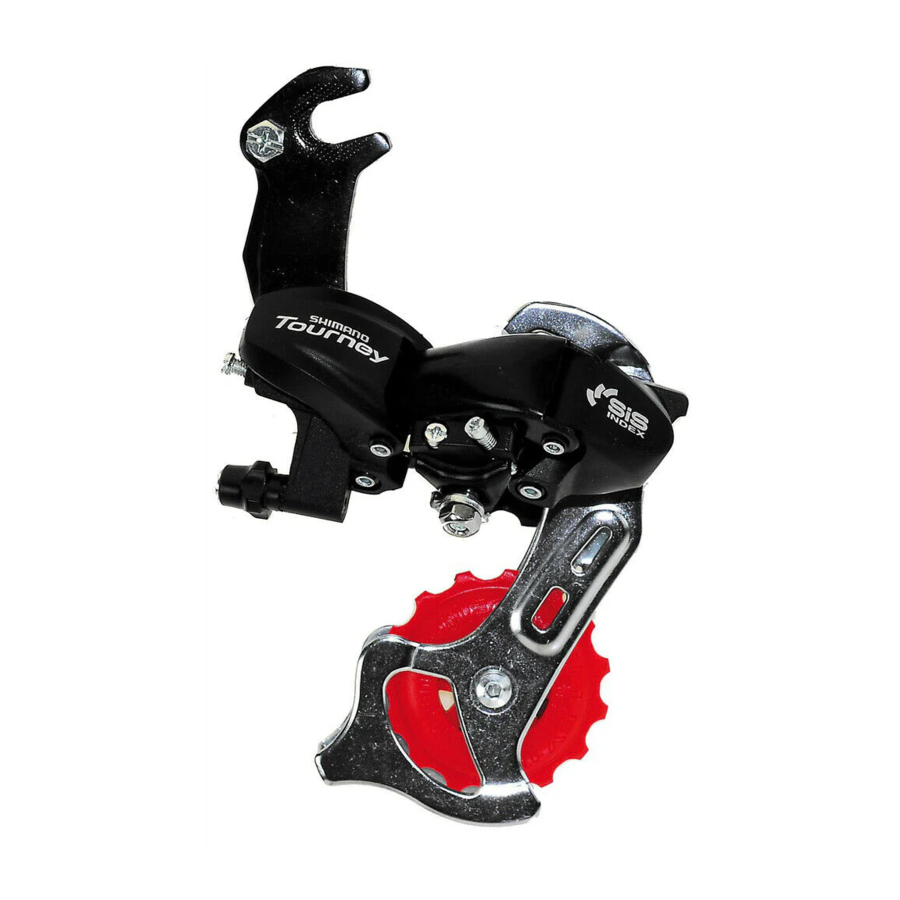

Shimano RD-TX70, RD-TX50, RD-TX30 - Manual del cambio trasero

Instalación del cambio trasero

Longitud de la cadena

Añadir 2 eslabones (con la cadena tanto en el piñón más grande como en el plato más grande)

Fijación del cable y ajuste de carrera

Coloque la funda exterior de forma que no toque la cesta ni el guardabarros, de lo contrario, podría causar un problema con el rendimiento del cambio.

Ajuste la funda exterior (RD-TX70/RD-TX50) de forma que su longitud sea la siguiente.

• Si la funda se dirige hacia arriba:
  (La cadena debe estar en el plato más grande y en el piñón más grande).
  Añada 10 mm a la longitud de la funda exterior desde el extremo que se inserta en el soporte de la funda exterior hasta el extremo que se inserta en el eslabón.

• Si la funda se dirige hacia abajo:
  (La cadena debe estar en el plato más grande y en el piñón más grande).
  Ajuste la longitud de la funda exterior de forma que describa un arco suave, y de forma que el eslabón se detenga en una posición donde haya un pequeño espacio entre el eslabón y el tope del eslabón.


Conecte el cable interior al cambio como se muestra en la ilustración.

Estas instrucciones de servicio explican cómo usar y mantener las piezas de bicicleta Shimano que se han utilizado en su nueva bicicleta.
Para cualquier pregunta relacionada con su bicicleta u otros asuntos que no estén relacionados con las piezas Shimano, póngase en contacto con el lugar de compra o con el fabricante de la bicicleta.

Ajuste superior

Gire el tornillo de ajuste superior para ajustar de forma que la polea guía quede debajo de la línea exterior del piñón más pequeño cuando se mira desde la parte trasera.

Conexión y fijación del cable

Conecte el cable al cambio trasero y, después de eliminar la holgura inicial del cable, vuelva a fijarlo al cambio trasero como se muestra en la ilustración. Asegure el cable tirando de él con unos alicates con una fuerza de 5 - 10 kg.

Ajuste inferior

Gire el tornillo de ajuste inferior para que la polea guía se mueva a una posición directamente debajo del piñón más grande.

Cómo usar el tornillo de ajuste de tensión B

Monte la cadena en el plato más pequeño y en el piñón más grande, y gire el brazo de la biela hacia atrás. A continuación, gire para ajustar la polea guía lo más cerca posible del piñón, pero no tanto como para que lo toque. A continuación, coloque la cadena en el piñón más pequeño y repita lo anterior para asegurarse de que la polea no toca el piñón.

Ajuste SIS

Accione la palanca de cambio varias veces para mover la cadena al segundo piñón. A continuación, mientras presiona la palanca lo suficiente para eliminar el juego de la palanca, gire el brazo de la biela.

Para obtener el mejor rendimiento del SIS, lubrique periódicamente todas las piezas de transmisión de potencia.
