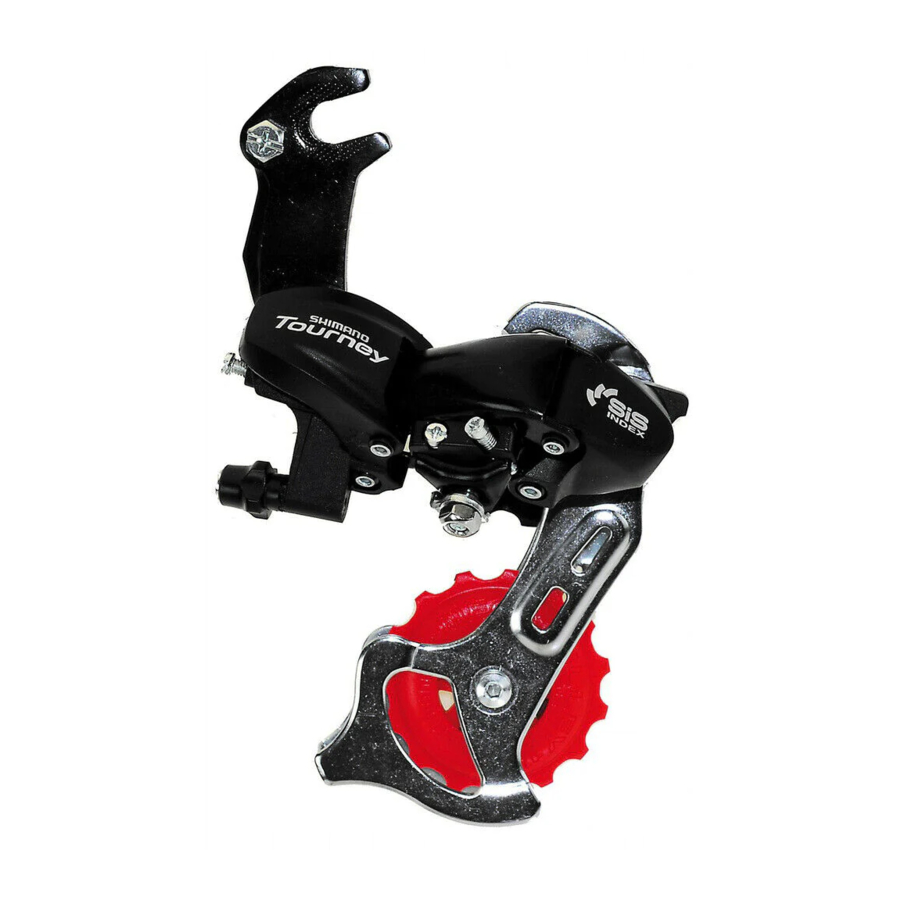

Shimano RD-TX70, RD-TX50, RD-TX30 - Manual do Desviador Traseiro

Instalação do desviador traseiro

Comprimento da corrente

Adicione 2 elos (com a corrente tanto na roda dentada maior como no prato pedaleiro maior)

Fixação do cabo e ajuste do curso

Coloque a caixa exterior de forma a que não toque na cesta e no guarda-lamas, caso contrário, pode causar um problema com o desempenho do desviador.

Ajuste a caixa exterior (RD-TX70/RD-TX50) para que o seu comprimento seja o seguinte.

• Se encaminhar a caixa para cima:
  (A corrente deve estar no prato pedaleiro maior e na roda dentada maior.)
  Adicione 10 mm ao comprimento da caixa exterior desde a extremidade que é inserida no suporte da caixa exterior até à extremidade que é inserida na ligação.

• Se encaminhar a caixa para baixo:
  (A corrente deve estar no prato pedaleiro maior e na roda dentada maior.)
  Ajuste o comprimento da caixa exterior de forma a que descreva um arco suave e de forma a que a ligação pare numa posição onde exista uma pequena folga entre a ligação e o batente da ligação.


Ligue o cabo interior ao desviador conforme mostrado na ilustração.

Esta instrução de serviço explica como usar e manter as peças de bicicleta Shimano que foram usadas na sua nova bicicleta.
Para quaisquer questões relativas à sua bicicleta ou outros assuntos que não estejam relacionados com as peças Shimano, por favor contacte o local de compra ou o fabricante da bicicleta.

Ajuste superior

Rode o parafuso de ajuste superior para ajustar de forma a que a polia guia fique abaixo da linha exterior da roda dentada mais pequena quando vista por trás.

Ligação e fixação do cabo

Ligue o cabo ao desviador traseiro e, depois de retirar a folga inicial do cabo, volte a fixar ao desviador traseiro conforme mostrado na ilustração. Fixe o cabo puxando-o com alicates com uma força de 5 - 10 kg.

Ajuste inferior

Rode o parafuso de ajuste inferior para que a polia guia se mova para uma posição diretamente abaixo da roda dentada maior.

Como usar o parafuso de ajuste da tensão B

Monte a corrente no prato pedaleiro mais pequeno e na roda dentada maior, e rode o braço da pedaleira para trás. Em seguida, rode para ajustar a polia guia o mais próximo possível da roda dentada, mas não tão perto que toque. Depois, coloque a corrente na roda dentada mais pequena e repita o procedimento acima para garantir que a polia não toca na roda dentada.

Ajuste SIS

Accione a alavanca de mudanças várias vezes para mover a corrente para a 2ª roda dentada. Em seguida, enquanto pressiona a alavanca apenas o suficiente para retirar a folga da alavanca, rode o braço da pedaleira.

Para o melhor desempenho do SIS, lubrifique periodicamente todas as peças de transmissão de potência.
