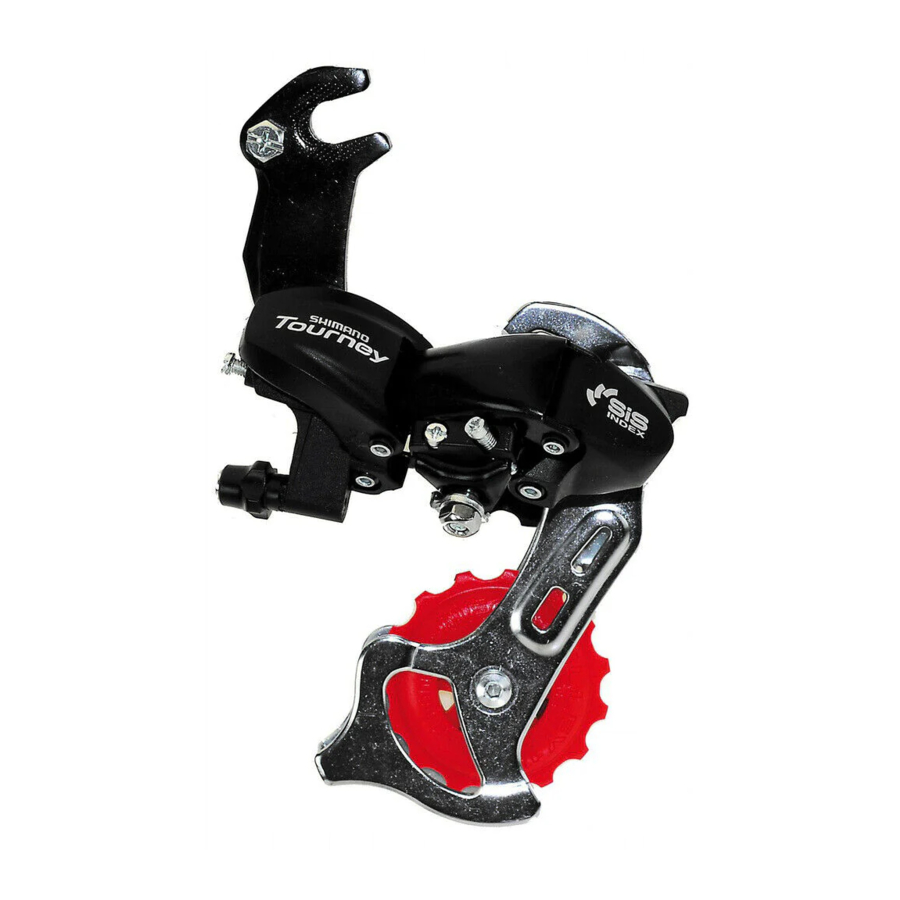

Shimano RD-TX70, RD-TX50, RD-TX30 - Руководство по заднему переключателю

Установка заднего переключателя

Длина цепи

Добавьте 2 звена (при установленной цепи на самую большую звездочку и самую большую звезду системы)

Крепление троса и регулировка хода

Расположите внешнюю оболочку так, чтобы она не касалась корзины и брызговика, иначе это может вызвать проблемы с работой переключателя.

Установите внешнюю оболочку (RD-TX70/RD-TX50) так, чтобы ее длина была следующей.

• Если оболочка проложена вверх:
  (Цепь должна быть на самой большой звезде системы и на самой большой звездочке.)
  Добавьте 10 мм к длине внешней оболочки от конца, который вставляется в держатель внешней оболочки, до конца, который вставляется в линк.

• Если оболочка проложена вниз:
  (Цепь должна быть на самой большой звезде системы и на самой большой звездочке.)
  Установите длину внешней оболочки так, чтобы она описывала плавную дугу, и чтобы линк останавливался в положении, где есть небольшой зазор между линком и упором линка.


Подсоедините внутренний трос к переключателю, как показано на рисунке.

Эта сервисная инструкция объясняет, как использовать и обслуживать велосипедные компоненты Shimano, которые были установлены на вашем новом велосипеде.
По любым вопросам, касающимся вашего велосипеда или другим вопросам, не связанным с компонентами Shimano, обращайтесь по месту покупки или к производителю велосипеда.

Верхняя регулировка

Поверните верхний регулировочный винт, чтобы отрегулировать положение направляющего ролика так, чтобы он находился ниже внешней линии самой маленькой звездочки, если смотреть сзади.

Подсоединение и закрепление троса

Подсоедините трос к заднему переключателю и, выбрав первоначальную слабину троса, снова прикрепите его к заднему переключателю, как показано на рисунке. Закрепите трос, потянув его плоскогубцами с усилием 5 - 10 кг.

Нижняя регулировка

Поверните нижний регулировочный винт так, чтобы направляющий ролик переместился в положение непосредственно под самой большой звездочкой.

Как использовать регулировочный винт B-tension

Установите цепь на самую маленькую звезду системы и самую большую звездочку и вращайте шатун назад. Затем поверните, чтобы отрегулировать направляющий ролик как можно ближе к звездочке, но не настолько близко, чтобы он касался ее. Затем установите цепь на самую маленькую звездочку и повторите вышеописанное, чтобы убедиться, что ролик не касается звездочки.

Регулировка SIS

Несколько раз переключите рычаг переключения передач, чтобы переместить цепь на 2-ю звездочку. Затем, нажимая на рычаг ровно настолько, чтобы выбрать люфт в рычаге, вращайте шатун.

Для достижения наилучших характеристик SIS периодически смазывайте все детали трансмиссии.
