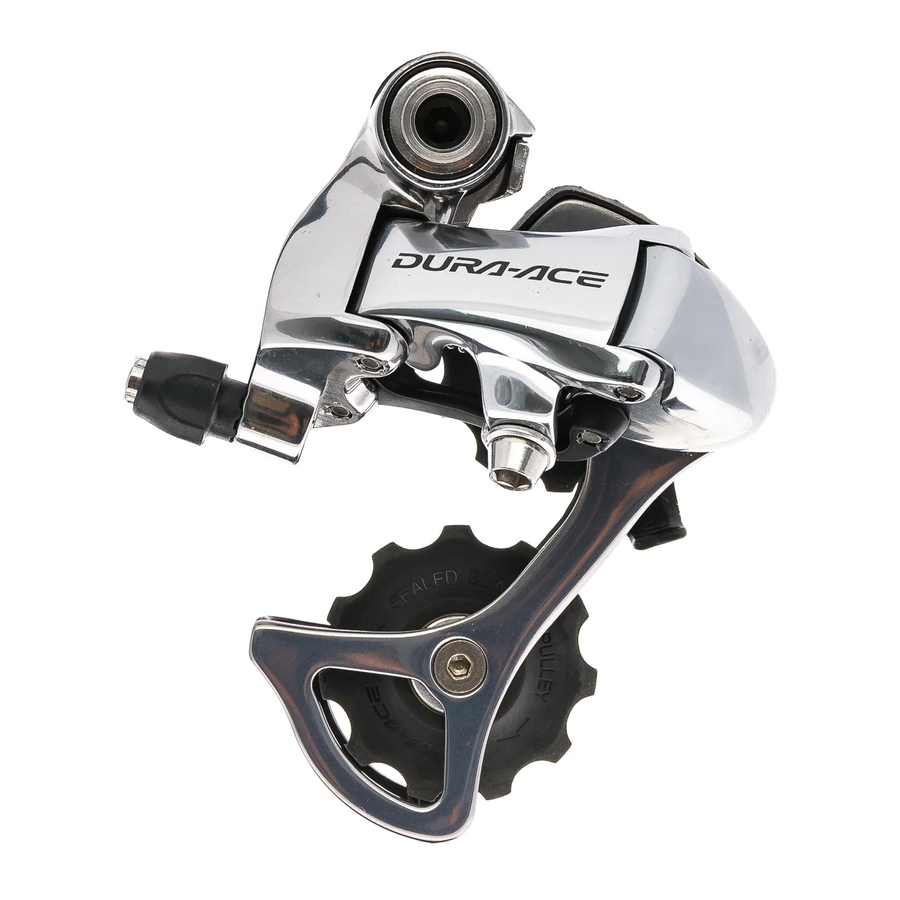

Shimano RD-7800 - Руководство по заднему переключателю

Общая информация по безопасности

• Используйте нейтральное моющее средство для очистки цепи. Не используйте щелочные или кислотные моющие средства, такие как очистители ржавчины, так как это может привести к повреждению и/или поломке цепи.
• Используйте усиленный соединительный пин только для соединения узкого типа цепи.
• Если используются соединительные пины, отличные от усиленных соединительных пинов, или если используется усиленный соединительный пин или инструмент, не подходящий для данного типа цепи, может быть не обеспечено достаточное усилие соединения, что может привести к обрыву или отсоединению цепи.

Цепь	Усиленный соединительный пин	Инструмент для цепи
10-скоростная супер узкая цепь, такая как CN-7801 / 6600		TL-CN32 / TL-CN23

• Если необходимо отрегулировать длину цепи из-за изменения количества зубьев звездочки, сделайте разрез в другом месте, а не там, где цепь была соединена с помощью усиленного соединительного пина. Цепь будет повреждена, если ее разрезать в месте соединения усиленным соединительным пином.

• Обязательно убедитесь, что соединительный пин равномерно выступает из поверхностей звеньев с обоих концов после соединения цепи.

• Убедитесь, что натяжение цепи правильное и что цепь не повреждена. Если натяжение слишком слабое или цепь повреждена, цепь следует заменить. Если этого не сделать, цепь может порваться и привести к серьезным травмам.
• Получите и внимательно прочитайте инструкции по обслуживанию перед установкой деталей. Ослабленные, изношенные или поврежденные детали могут привести к травмам велосипедиста. Мы настоятельно рекомендуем использовать только оригинальные запасные части Shimano.
• Внимательно прочитайте эти инструкции по техническому обслуживанию и храните их в безопасном месте для дальнейшего использования.

Примечание

• Если переключение передач не может быть выполнено плавно, очистите переключатель и смажьте все движущиеся части.
• Если люфт в звеньях настолько велик, что регулировка невозможна, следует заменить переключатель.
• Следует периодически очищать переключатель и смазывать все движущиеся части (механизм и шкивы).
• Если регулировка переключения передач не может быть выполнена, проверьте степень параллельности задней части велосипеда. Также проверьте, смазан ли трос и не слишком ли длинная или короткая внешняя оболочка.
• Если вы слышите ненормальный шум в результате ослабления шкива, следует заменить шкив.
• Для плавной работы используйте указанную внешнюю оболочку и направляющую троса каретки.
• Смажьте внутренний трос и внутреннюю часть внешней оболочки перед использованием, чтобы они правильно скользили.
• Настоятельно не рекомендуется использовать раму с внутренней прокладкой троса, так как она имеет тенденцию ухудшать функцию переключения SIS из-за высокого сопротивления троса.
• Натяжной ролик имеет метку, указывающую направление вращения. Сторона со стрелкой - передняя сторона.
• Конец внешней оболочки с алюминиевым колпачком должен быть со стороны переключателя.

• Гарантия не распространяется на естественный износ или ухудшение, возникшие в результате нормального использования.
• Для достижения максимальной производительности мы настоятельно рекомендуем использовать смазочные материалы и средства для ухода Shimano.
• По любым вопросам, касающимся методов установки, регулировки, обслуживания или эксплуатации, обращайтесь к профессиональному дилеру велосипедов.

Для достижения наилучшей производительности мы рекомендуем использовать следующую комбинацию.

Характеристики

Установка заднего переключателя

При установке будьте осторожны, чтобы не допустить деформации из-за контакта регулировочного винта B-tension с выступом дропаута.
Момент затяжки шпинделя кронштейна:
8 - 10 Н·м {70 - 86 дюйм-фунтов}

Длина цепи

• В случае тройной передней звезды


Если самая маленькая звездочка 15T или 16T

Добавьте 2 звена (с цепью как на самой большой звездочке, так и на самой большой передней звезде)

Регулировка хода и фиксация троса

Верхняя регулировка

Поверните верхний регулировочный винт, чтобы отрегулировать положение направляющего ролика под внешней линией самой маленькой звездочки, если смотреть сзади.

Подсоединение и фиксация троса

Подсоедините трос к заднему переключателю и, выбрав первоначальную слабину троса, снова закрепите его на заднем переключателе, как показано на рисунке.

Момент затяжки:
5 - 7 Н·м {44 - 60 дюйм-фунтов}

Примечание:
Убедитесь, что трос надежно закреплен в канавке.

Нижняя регулировка

Поверните нижний регулировочный винт так, чтобы направляющий ролик переместился в положение, находящееся непосредственно на одной линии с самой большой звездочкой.

Как использовать регулировочный винт B-tension

Установите цепь на самую маленькую переднюю звезду и самую большую звездочку, и поверните шатун назад. Затем поверните регулировочный винт B-tension, чтобы отрегулировать направляющий ролик как можно ближе к звездочке, но не настолько близко, чтобы он касался ее. Затем установите цепь на самую маленькую звездочку и повторите вышеописанное, чтобы убедиться, что ролик не касается звездочки.

Регулировка SIS

Несколько раз нажмите на рычаг переключения передач, чтобы переместить цепь на 2-ю звездочку. Затем, нажимая на рычаг ровно настолько, чтобы выбрать люфт в рычаге, поверните шатун.

Для достижения наилучшей производительности SIS периодически смазывайте все детали трансмиссии.
