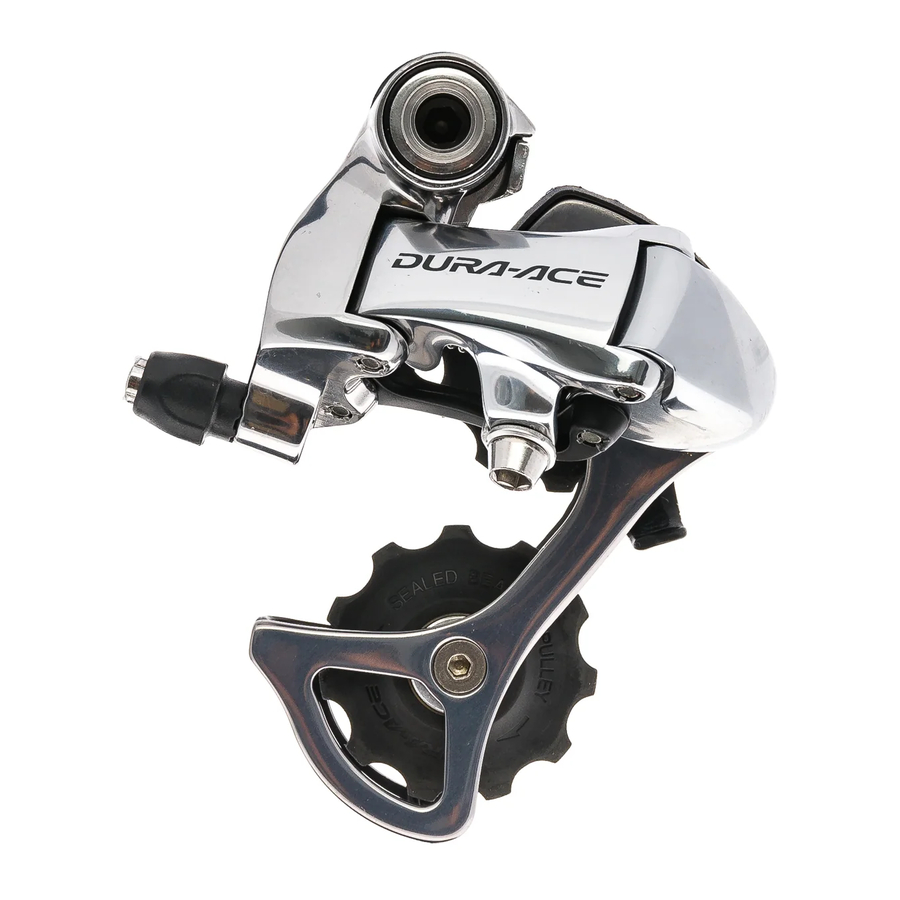

Shimano RD-7800 - Εγχειρίδιο οπίσθιου εκτροχιαστή

Γενικές πληροφορίες ασφαλείας

• Χρησιμοποιήστε ουδέτερο απορρυπαντικό για να καθαρίσετε την αλυσίδα. Μη χρησιμοποιείτε αλκαλικά ή όξινα απορρυπαντικά, όπως καθαριστικά σκουριάς, καθώς μπορεί να προκαλέσουν ζημιά ή/και αστοχία της αλυσίδας.
• Χρησιμοποιήστε τον ενισχυμένο πείρο σύνδεσης μόνο για τη σύνδεση της στενής αλυσίδας.
• Εάν χρησιμοποιηθούν πείροι σύνδεσης άλλοι εκτός από ενισχυμένους πείρους σύνδεσης, ή εάν χρησιμοποιηθεί ένας ενισχυμένος πείρος σύνδεσης ή εργαλείο που δεν είναι κατάλληλο για τον τύπο της αλυσίδας, ενδέχεται να μην επιτευχθεί επαρκής δύναμη σύνδεσης, γεγονός που θα μπορούσε να προκαλέσει σπάσιμο ή πτώση της αλυσίδας.

Αλυσίδα	Ενισχυμένος πείρος σύνδεσης	Εργαλείο αλυσίδας
10-speed super narrow chain such as CN-7801 / 6600		TL-CN32 / TL-CN23

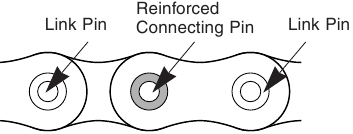

• Εάν είναι απαραίτητο να ρυθμίσετε το μήκος της αλυσίδας λόγω αλλαγής στον αριθμό των δοντιών του γραναζιού, κάντε την κοπή σε κάποιο άλλο σημείο εκτός από το σημείο όπου η αλυσίδα έχει ενωθεί χρησιμοποιώντας έναν ενισχυμένο πείρο σύνδεσης. Η αλυσίδα θα υποστεί ζημιά εάν κοπεί σε ένα σημείο όπου έχει ενωθεί με έναν ενισχυμένο πείρο σύνδεσης.

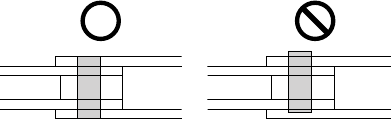

• Βεβαιωθείτε ότι ο πείρος σύνδεσης προεξέχει ομοιόμορφα από τις επιφάνειες των συνδέσμων και στα δύο άκρα μετά την ένωση της αλυσίδας.

• Ελέγξτε ότι η τάση της αλυσίδας είναι σωστή και ότι η αλυσίδα δεν έχει υποστεί ζημιά. Εάν η τάση είναι πολύ χαμηλή ή η αλυσίδα έχει υποστεί ζημιά, η αλυσίδα θα πρέπει να αντικατασταθεί. Εάν αυτό δεν γίνει, η αλυσίδα μπορεί να σπάσει και να προκαλέσει σοβαρό τραυματισμό.
• Αποκτήστε και διαβάστε προσεκτικά τις οδηγίες σέρβις πριν εγκαταστήσετε τα εξαρτήματα. Χαλαρά, φθαρμένα ή κατεστραμμένα εξαρτήματα μπορεί να προκαλέσουν τραυματισμό στον αναβάτη. Συνιστούμε ανεπιφύλακτα τη χρήση γνήσιων ανταλλακτικών Shimano.
• Διαβάστε προσεκτικά αυτές τις Τεχνικές Οδηγίες Σέρβις και φυλάξτε τις σε ασφαλές μέρος για μελλοντική αναφορά.

Σημείωση

• Εάν οι λειτουργίες αλλαγής ταχυτήτων δεν μπορούν να πραγματοποιηθούν ομαλά, καθαρίστε τον εκτροχιαστή και λιπάνετε όλα τα κινούμενα μέρη.
• Εάν το μέγεθος της χαλάρωσης στους συνδέσμους είναι τόσο μεγάλο που η ρύθμιση δεν είναι δυνατή, θα πρέπει να αντικαταστήσετε τον εκτροχιαστή.
• Θα πρέπει περιοδικά να καθαρίζετε τον εκτροχιαστή και να λιπαίνετε όλα τα κινούμενα μέρη (μηχανισμός και τροχαλίες).
• Εάν δεν μπορεί να πραγματοποιηθεί η ρύθμιση αλλαγής ταχυτήτων, ελέγξτε τον βαθμό παραλληλισμού στο πίσω άκρο του ποδηλάτου. Επίσης, ελέγξτε εάν το καλώδιο είναι λιπασμένο και εάν το εξωτερικό περίβλημα είναι πολύ μακρύ ή πολύ κοντό.
• Εάν ακούσετε μη φυσιολογικό θόρυβο ως αποτέλεσμα χαλάρωσης σε μια τροχαλία, θα πρέπει να αντικαταστήσετε την τροχαλία.
• Για ομαλή λειτουργία, χρησιμοποιήστε το καθορισμένο εξωτερικό περίβλημα και τον οδηγό καλωδίου της μεσαίας τριβής.
• Λιπάνετε το εσωτερικό καλώδιο και το εσωτερικό του εξωτερικού περιβλήματος πριν από τη χρήση για να διασφαλίσετε ότι γλιστρούν σωστά.
• Η χρήση πλαισίου με εσωτερική δρομολόγηση καλωδίων αποθαρρύνεται έντονα, καθώς έχει την τάση να επηρεάζει τη λειτουργία αλλαγής ταχυτήτων SIS λόγω της υψηλής αντίστασης του καλωδίου.
• Η τροχαλία τάσης έχει ένα σημάδι που υποδεικνύει την κατεύθυνση περιστροφής. Η πλευρά με το βέλος είναι η μπροστινή πλευρά.

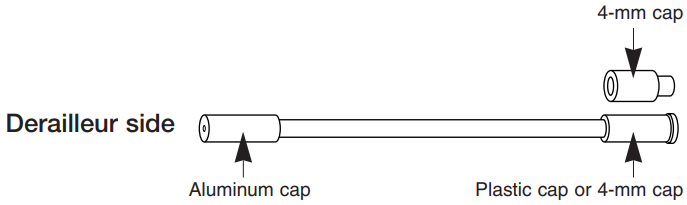

• Το άκρο του εξωτερικού περιβλήματος που έχει το καπάκι αλουμινίου θα πρέπει να βρίσκεται στην πλευρά του εκτροχιαστή.

• Δεν παρέχεται εγγύηση για τα μέρη έναντι φυσικής φθοράς ή επιδείνωσης που προκύπτει από την κανονική χρήση.
• Για μέγιστη απόδοση, συνιστούμε ανεπιφύλακτα τα λιπαντικά και τα προϊόντα συντήρησης Shimano.
• Για οποιεσδήποτε ερωτήσεις σχετικά με τις μεθόδους εγκατάστασης, ρύθμισης, συντήρησης ή λειτουργίας, επικοινωνήστε με έναν επαγγελματία αντιπρόσωπο ποδηλάτων.

Για να επιτευχθεί η καλύτερη απόδοση, συνιστούμε να χρησιμοποιηθεί ο ακόλουθος συνδυασμός.

Προδιαγραφές

Εγκατάσταση του οπίσθιου εκτροχιαστή

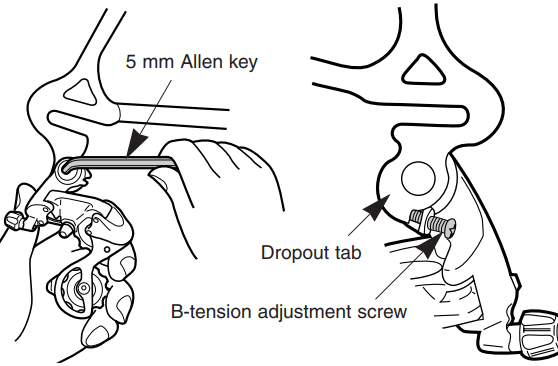

Κατά την εγκατάσταση, προσέξτε να μην προκληθεί παραμόρφωση από τη βίδα ρύθμισης τάσης Β που έρχεται σε επαφή με την γλωττίδα του dropout.
Ροπή σύσφιξης άξονα βραχίονα:
8 - 10 N·m {70 - 86 in. lbs.}

Μήκος αλυσίδας

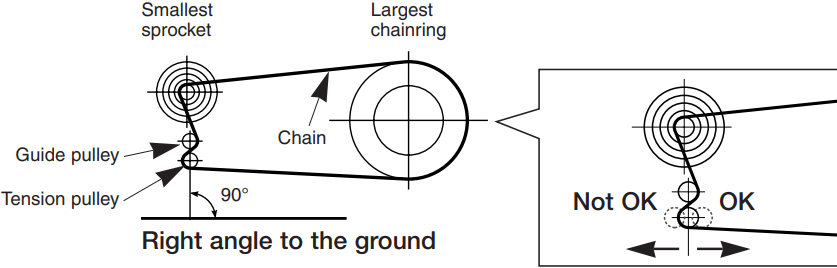

• Σε περίπτωση τριπλού μπροστινού γραναζιού


Εάν το μικρότερο γρανάζι είναι 15T ή 16T

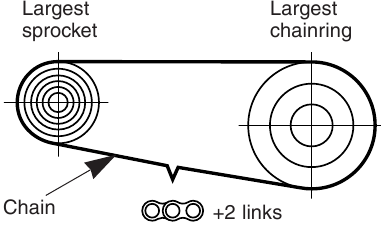

Προσθέστε 2 συνδέσμους (με την αλυσίδα τόσο στο μεγαλύτερο γρανάζι όσο και στο μεγαλύτερο δίσκο)

Ρύθμιση διαδρομής και ασφάλιση καλωδίου

Κορυφαία ρύθμιση

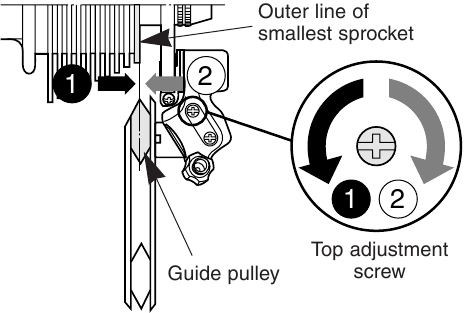

Γυρίστε τη βίδα κορυφαίας ρύθμισης για να ρυθμίσετε έτσι ώστε η τροχαλία οδήγησης να βρίσκεται κάτω από την εξωτερική γραμμή του μικρότερου γραναζιού όταν κοιτάτε από πίσω.

Σύνδεση και ασφάλιση του καλωδίου

Συνδέστε το καλώδιο στον οπίσθιο εκτροχιαστή και, αφού αφαιρέσετε την αρχική χαλάρωση στο καλώδιο, ασφαλίστε ξανά στον οπίσθιο εκτροχιαστή όπως φαίνεται στην εικόνα.

Ροπή σύσφιξης:
5 - 7 N·m {44 - 60 in. lbs.}

Σημείωση:

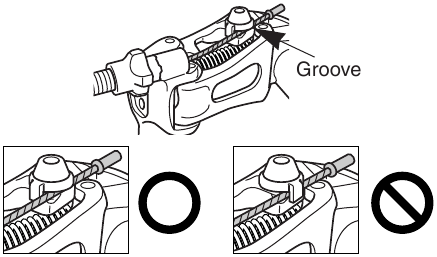

Βεβαιωθείτε ότι το καλώδιο είναι καλά στην αυλάκωση.

Χαμηλή ρύθμιση

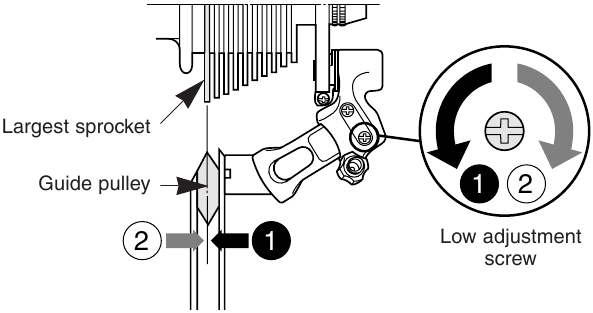

Γυρίστε τη βίδα χαμηλής ρύθμισης έτσι ώστε η τροχαλία οδήγησης να μετακινηθεί σε μια θέση ακριβώς στην ίδια ευθεία με το μεγαλύτερο γρανάζι.

Πώς να χρησιμοποιήσετε τη βίδα ρύθμισης τάσης B

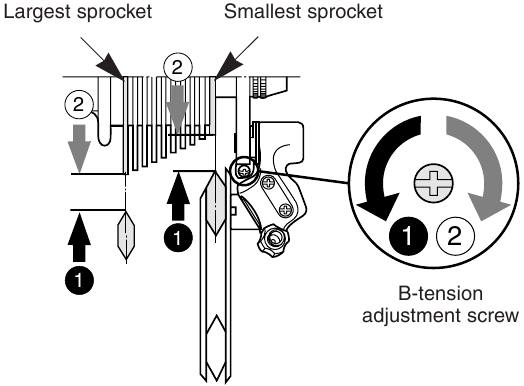

Τοποθετήστε την αλυσίδα στον μικρότερο δίσκο και στο μεγαλύτερο γρανάζι και γυρίστε τον βραχίονα στροφάλου προς τα πίσω. Στη συνέχεια, γυρίστε τη βίδα ρύθμισης τάσης Β για να ρυθμίσετε την τροχαλία οδήγησης όσο το δυνατόν πιο κοντά στο γρανάζι, αλλά όχι τόσο κοντά ώστε να το αγγίζει. Στη συνέχεια, ρυθμίστε την αλυσίδα στο μικρότερο γρανάζι και επαναλάβετε τα παραπάνω για να βεβαιωθείτε ότι η τροχαλία δεν αγγίζει το γρανάζι.

Ρύθμιση SIS

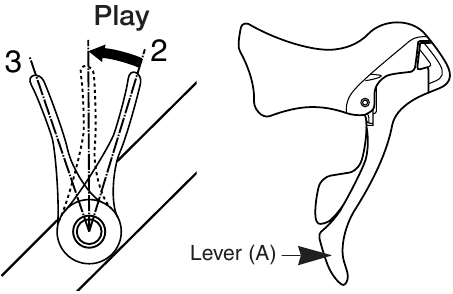

Λειτουργήστε τον μοχλό αλλαγής ταχυτήτων αρκετές φορές για να μετακινήσετε την αλυσίδα στο 2ο γρανάζι. Στη συνέχεια, ενώ πιέζετε τον μοχλό ακριβώς όσο χρειάζεται για να αφαιρέσετε το παιχνίδι στον μοχλό, γυρίστε τον βραχίονα στροφάλου.

Για την καλύτερη απόδοση SIS, λιπαίνετε περιοδικά όλα τα μέρη μετάδοσης ισχύος.
