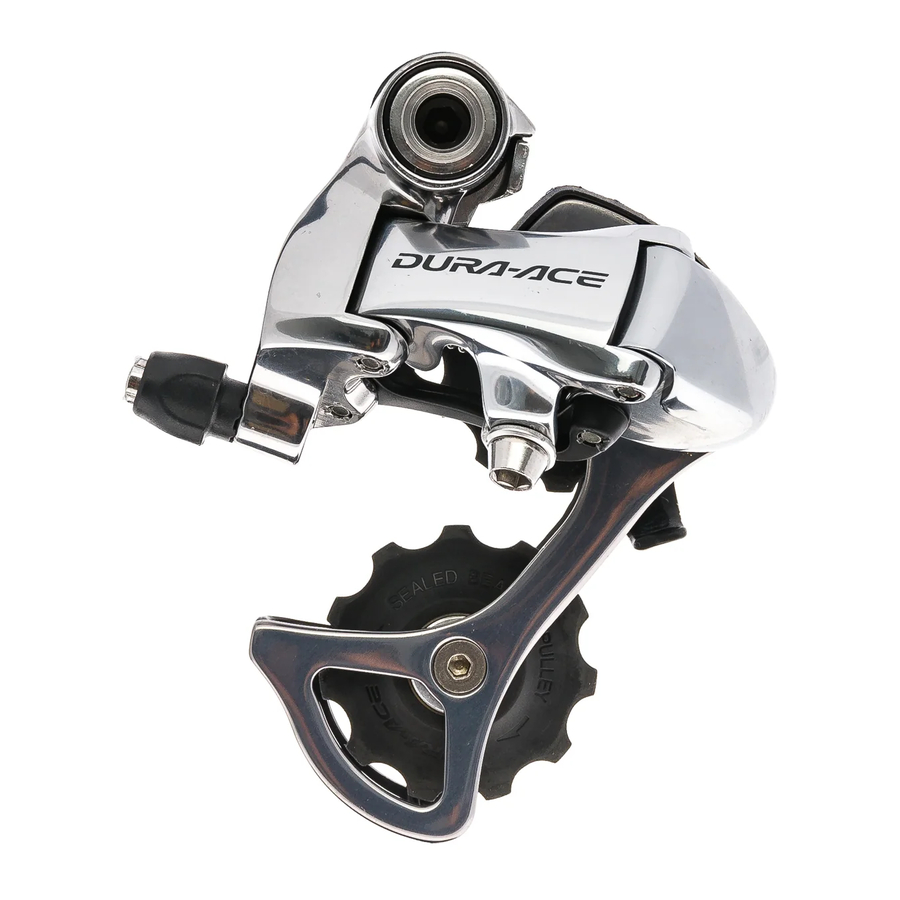

Shimano RD-7800 - galinio pavarų perjungiklio instrukcija

Bendra informacija apie saugumą

• Grandinės valymui naudokite neutralų ploviklį. Nenaudokite šarminių arba rūgštinių ploviklių, tokių kaip rūdžių valikliai, nes tai gali pažeisti ir (arba) sugadinti grandinę.
• Sustiprintą jungiamąjį kaištį naudokite tik siauro tipo grandinei sujungti.
• Jei naudojami kiti jungiamieji kaiščiai, o ne sustiprinti jungiamieji kaiščiai, arba jei naudojamas sustiprintas jungiamasis kaištis ar įrankis, kuris netinka grandinės tipui, gali būti neužtikrintas pakankamas sujungimo stiprumas, dėl kurio grandinė gali nutrūkti arba nukristi.

Grandinė	Sustiprintas jungiamasis kaištis	Grandinės įrankis
10 greičių itin siaura grandinė, tokia kaip CN-7801 / 6600		TL-CN32 / TL-CN23

• Jei reikia reguliuoti grandinės ilgį dėl žvaigždučių dantų skaičiaus pasikeitimo, pjaukite kitoje vietoje, o ne toje, kur grandinė buvo sujungta naudojant sustiprintą jungiamąjį kaištį. Grandinė bus pažeista, jei ji bus nupjauta toje vietoje, kur buvo sujungta su sustiprintu jungiamuoju kaiščiu.

• Būtinai patikrinkite, ar jungiamasis kaištis vienodai išsikiša iš jungties paviršių abiejuose galuose po to, kai grandinė buvo sujungta.

• Patikrinkite, ar grandinės įtempimas yra tinkamas ir ar grandinė nepažeista. Jei įtempimas per silpnas arba grandinė pažeista, grandinę reikia pakeisti. Jei to nepadarysite, grandinė gali nutrūkti ir sukelti rimtų sužalojimų.
• Prieš montuodami dalis, atidžiai perskaitykite aptarnavimo instrukcijas. Atsilaisvinusios, susidėvėjusios ar pažeistos dalys gali sužaloti dviratininką. Primygtinai rekomenduojame naudoti tik originalias "Shimano" atsargines dalis.
• Atidžiai perskaitykite šias techninio aptarnavimo instrukcijas ir laikykite jas saugioje vietoje, kad galėtumėte pasinaudoti ateityje.

Pastaba

• Jei pavarų perjungimas nevyksta sklandžiai, išvalykite pavarų perjungiklį ir sutepkite visas judančias dalis.
• Jei jungčių laisvumas yra toks didelis, kad reguliavimas neįmanomas, turėtumėte pakeisti pavarų perjungiklį.
• Turėtumėte periodiškai valyti pavarų perjungiklį ir sutepti visas judančias dalis (mechanizmą ir skriemulius).
• Jei negalima atlikti pavarų perjungimo reguliavimo, patikrinkite dviračio galinės dalies lygiagretumo laipsnį. Taip pat patikrinkite, ar kabelis suteptas ir ar išorinis korpusas nėra per ilgas arba per trumpas.
• Jei dėl skriemulio laisvumo girdite neįprastą triukšmą, turėtumėte pakeisti skriemulį.
• Kad veiktų sklandžiai, naudokite nurodytą išorinį korpusą ir apatinio kronšteino kabelio kreiptuvą.
• Prieš naudodami sutepkite vidinį kabelį ir išorinio korpuso vidų, kad jie tinkamai slystų.
• Primygtinai nerekomenduojama naudoti rėmo su vidiniu kabelių išvedimu, nes jis linkęs pabloginti SIS perjungimo funkciją dėl didelio kabelio pasipriešinimo.
• Įtempimo skriemulys turi žymę, nurodančią sukimosi kryptį. Pusė su rodykle yra priekinė pusė.
• Išorinio korpuso galas, kuriame yra aliuminio dangtelis, turėtų būti pavarų perjungiklio pusėje.

• Dalims netaikoma garantija dėl natūralaus susidėvėjimo ar gedimo, atsiradusio dėl įprasto naudojimo.
• Siekiant maksimalaus našumo, primygtinai rekomenduojame "Shimano" tepalus ir priežiūros produktus.
• Jei turite klausimų dėl montavimo, reguliavimo, priežiūros ar naudojimo būdų, kreipkitės į profesionalų dviračių pardavėją.

Siekiant geriausio našumo, rekomenduojame naudoti šį derinį.

Specifikacijos

Galinio pavarų perjungiklio montavimas

Montuodami būkite atsargūs, kad B įtempimo reguliavimo varžtas nesiliestų su iškritimo ąsele ir nesukeltų deformacijos.
Laikiklio ašies sukimo momentas:
8 - 10 N·m {70 - 86 in. lbs.}

Grandinės ilgis

• Trigubos priekinės žvaigždės atveju


Jei mažiausia žvaigždutė yra 15T arba 16T

Pridėkite 2 grandis (kai grandinė yra ant didžiausios žvaigždutės ir didžiausio priekinio žvaigždės)

Eigos reguliavimas ir kabelio tvirtinimas

Viršutinis reguliavimas

Pasukite viršutinį reguliavimo varžtą taip, kad kreipiamasis skriemulys būtų žemiau išorinės mažiausios žvaigždutės linijos, žiūrint iš galo.

Kabelio prijungimas ir tvirtinimas

Prijunkite kabelį prie galinio pavarų perjungiklio ir, pašalinę pradinį kabelio laisvumą, vėl pritvirtinkite prie galinio pavarų perjungiklio, kaip parodyta paveikslėlyje.

Sukimo momentas:
5 - 7 N·m {44 - 60 in. lbs.}

Pastaba:
Įsitikinkite, kad kabelis tvirtai įstatytas į griovelį.

Apatinis reguliavimas

Pasukite apatinį reguliavimo varžtą taip, kad kreipiamasis skriemulys atsidurtų tiesiai vienoje linijoje su didžiausia žvaigždute.

Kaip naudoti B įtempimo reguliavimo varžtą

Uždėkite grandinę ant mažiausios priekinės žvaigždės ir didžiausios žvaigždutės ir pasukite švaistiklio svirtį atgal. Tada pasukite B įtempimo reguliavimo varžtą, kad sureguliuotumėte kreipiamąjį skriemulį kuo arčiau žvaigždutės, bet ne taip arti, kad jis liestųsi. Tada nustatykite grandinę ant mažiausios žvaigždutės ir pakartokite aukščiau nurodytus veiksmus, kad įsitikintumėte, jog skriemulys nesiliečia su žvaigždute.

SIS reguliavimas

Kelis kartus paspauskite perjungimo svirtį, kad grandinė pajudėtų į 2-ą žvaigždutę. Tada, spausdami svirtį tik tiek, kad pašalintumėte svirties laisvumą, pasukite švaistiklio svirtį.

Kad SIS veiktų geriausiai, periodiškai sutepkite visas galios perdavimo dalis.

SHIMANO AMERICAN CORPORATION
One Holland, Irvine, California 92618, U.S.A. Telefonas: +1-949-951-5003

SHIMANO EUROPE B.V.
Industrieweg 24, 8071 CT Nunspeet, The Netherlands Telefonas: +31-341-272222

SHIMANO INC.
3-77 Oimatsu-cho, Sakai, Osaka 590-8577, Japan

Atkreipkite dėmesį: specifikacijos gali būti keičiamos siekiant patobulinimų be išankstinio įspėjimo.
© 2005 m. sausio mėn. "Shimano Inc.". XBC SZK Spausdinta Japonijoje
