Shimano CJ-NX10, SG-7R46, SG-7R45 - Inter-7 stebulės ir kasetės jungties vadovas

Turinys

1 Bendra informacija apie saugumą
2 Žvaigždutės montavimas ant stebulės
3 Kasetės jungties montavimas ant stebulės
4 Stebulės montavimas ant rėmo
5 Atsisiųsti instrukciją
6 Kitomis kalbomis

Bendra informacija apie saugumą

Prieš naudodami būtinai perskaitykite šias techninės priežiūros instrukcijas kartu su Inter-M stabdžių ir Inter-7 perjungimo svirties techninės priežiūros instrukcijomis.

Kad išvengtumėte sunkių sužalojimų:

Tvirtindami stabdžių svirtį prie rėmo, būtinai naudokite stabdžių svirties spaustuką, kuris atitinka grandinės atramos dydį, ir tvirtai priveržkite juos spaustuko varžtu ir spaustuko veržle iki nurodyto priveržimo momento.
Spaustuko veržlei naudokite fiksavimo veržlę su nailoniniu įdėklu (savaime užsifiksuojančią veržlę). Rekomenduojama, kad spaustuko varžtui, spaustuko veržlei ir stabdžių svirties spaustukui būtų naudojamos standartinės Shimano dalys. Be to, naudokite stabdžių svirties spaustuką, kuris atitinka grandinės atramos dydį.
Jei spaustuko veržlė atsilaisvina nuo stabdžių svirties arba jei spaustuko varžtas ar stabdžių svirties spaustukas yra pažeistas, stabdžių svirtis gali pasisukti ant grandinės atramos ir staiga truktelėti vairą arba užblokuoti dviračio ratą ir dviratis gali apvirsti, o tai gali sukelti rimtus sužalojimus.
Montuodami stebulę prie rėmo, būtinai įstatykite tinkamas nesisukančias poveržles į kairę ir į dešinę puses ir tvirtai priveržkite stebulės veržles iki nurodyto sukimo momento. Jei nesisukančios poveržlės įstatytos tik į vieną pusę arba jei stebulės veržlės nepriveržtos pakankamai, nesisukanti poveržlė gali iškristi, dėl to gali pasisukti stebulės ašis ir kasetės jungtis. Tada perjungimo trosas gali netyčia patraukti vairą ir gali įvykti labai rimtas nelaimingas atsitikimas.
Prieš montuodami dalis, atidžiai perskaitykite techninės priežiūros instrukcijas. Atsilaisvinusios, susidėvėjusios ar pažeistos dalys gali sunkiai sužaloti dviratininką.
Primygtinai rekomenduojame naudoti tik originalias Shimano atsargines dalis.
Prieš važiuodami dviračiu patikrinkite, ar ratai tvirtai pritvirtinti. Jei ratai yra atsilaisvinę, jie gali nukristi nuo dviračio ir sunkiai sužaloti.
Atidžiai perskaitykite šias techninės priežiūros instrukcijas ir laikykite jas saugioje vietoje, kad galėtumėte pasinaudoti ateityje.

warning PASTABA:

Pavarą galite perjungti mindami pedalus, tačiau retais atvejais stebulės viduje esantys fiksatoriai ir reketas vėliau gali skleisti triukšmą, kuris yra normalus pavarų perjungimo proceso dalis.
CJ-NX10 kasetės jungtis turėtų būti naudojama tik su žvaigždutėmis nuo 16T iki 23T.
Jei ratas tampa standus ir sunkiai sukasi, jį reikia sutepti tepalu.
Netepkite stebulės vidaus jokiais tepalais, kitaip tepalas ištekės.
Periodiškai plaukite žvaigždutes neutraliu plovikliu ir vėl jas sutepkite. Be to, grandinės valymas neutraliu plovikliu ir jos tepimas gali būti veiksmingas būdas prailginti žvaigždučių ir grandinės naudojimo trukmę.
Jei naudojimo metu grandinė nuolat nukrenta nuo žvaigždučių, pakeiskite žvaigždutes ir grandinę.
Dalims netaikoma garantija dėl natūralaus susidėvėjimo ar gedimo, atsiradusio dėl įprasto naudojimo.
Siekiant maksimalaus našumo, labai rekomenduojame naudoti Shimano tepalus ir priežiūros priemones.
Jei turite klausimų dėl naudojimo ar reguliavimo metodų, kreipkitės į pirkimo vietą.

Žvaigždutės montavimas ant stebulės

Uždėkite dešinės pusės dulkių dangtelį C ant pavaros dešinėje stebulės korpuso pusėje. Tada įstatykite žvaigždutę ir pritvirtinkite ją fiksavimo žiedu.

Kasetės jungties montavimas ant stebulės

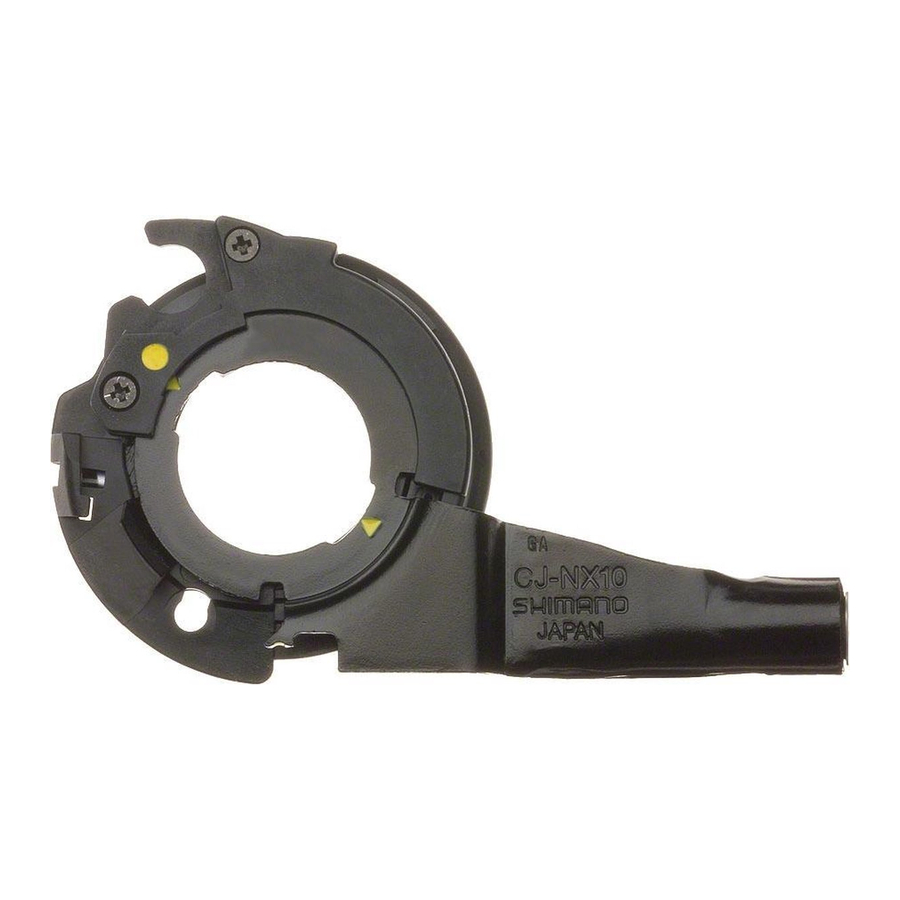

Uždėkite pavaros dangtelį ant pavaros dešinėje stebulės korpuso pusėje. Tada pasukite kasetės jungties skriemulį rodyklės kryptimi, kad geltonas ženklas sutaptų su geltonu ženklu, o tada sulygiuokite geltonus ženklus ant kasetės jungties su geltonais ženklais dešinėje stebulės korpuso pusėje.
Pritvirtinkite kasetės jungtį prie stebulės kasetės jungties fiksavimo žiedu. Montuodami kasetės jungties fiksavimo žiedą, sulygiuokite geltoną ženklą su geltonu ženklu ant kasetės jungties skriemulio, o tada pasukite kasetės jungties fiksavimo žiedą 45 pagal laikrodžio rodyklę.

Stebulės montavimas ant rėmo

Uždėkite grandinę ant žvaigždutės, o tada įstatykite stebulės ašį į šakės galus.

Uždėkite nesisukančias poveržles ant dešinės ir kairės stebulės ašies pusių. Šiuo metu pasukite kasetės jungtį taip, kad išsikišusios nesisukančių poveržlių dalys įeitų į šakės galų griovelius. Jei tai padarysite, kasetės jungtį galima sumontuoti taip, kad ji būtų beveik lygiagreti grandinės atramai.

Galima įsigyti skirtingų tipų kairiųjų ir dešiniųjų nesisukančių poveržlių, skirtų naudoti su standartiniais ir atvirkštiniais šakės galais. Naudokite tas nesisukančias poveržles, kurios tinka:

Šakės galas	Nesisukanti poveržlė
	Žymė/Spalva		Dydis
	Dešinė	Kairė	Dydis
Standartinis	7R/Juoda	7L/Pilka	20⁰ 38⁰
Atvirkštinis	6R/Sidabrinė	6L/Balta	= 0
Atvirkštinis (pilnas grandinės dėklas)	5R/Geltona	5L/Ruda	= 0

Išsikišusios dalys turi būti šakės galo pusėje.
Sumontuokite nesisukančias poveržles taip, kad išsikišusios dalys būtų tvirtai įstatytos į šakės galo griovelius abiejose stebulės ašies pusėse

Pritvirtinkite Inter-M stabdžių svirtį prie grandinės atramos stabdžių svirties spaustuku, laikinai priveržkite spaustuko varžtą ir spaustuko veržlę, o tada priveržkite stabdžių bloko tvirtinimo veržlę.
Pastaba: Jei stabdžių svirtis yra netinkamoje padėtyje, kaip parodyta iliustracijoje, todėl jos negalima laikinai pritvirtinti prie grandinės atramos, atlaisvinkite stabdžių bloko tvirtinimo veržlę ir pasukite stabdžių svirtį. Tada, laikinai pritvirtinę stabdžių svirtį prie grandinės atramos, priveržkite stabdžių bloko tvirtinimo veržlę.
Pašalinkite grandinės laisvumą ir pritvirtinkite ratą prie rėmo gaubto veržlėmis.

Pastaba: Montuodami dalį, pvz., purvasargio atramą prie stebulės ašies, montuokite tokia tvarka, kaip parodyta toliau pateiktoje iliustracijoje.
Tvirtai pritvirtinkite Inter-M stabdžių svirtį prie grandinės atramos stabdžių svirties spaustuku.

Jei stabdžių svirtis veikia per didele jėga, ratą bus sunku pasukti. Montuodami įsitikinkite, kad nenaudojate per didelės jėgos.

warning Pastaba:

Montuodami stabdžių svirties spaustuką, tvirtai priveržkite spaustuko varžtą, laikydami spaustuko veržlę 10 mm veržliarakčiu.
Sumontavę stabdžių svirties spaustuką, patikrinkite, ar spaustuko varžtas išsikiša apie 2–3 mm nuo spaustuko veržlės paviršiaus.

Šiose techninės priežiūros instrukcijose paaiškinama, kaip naudoti ir prižiūrėti Shimano dviračių dalis, kurios buvo naudojamos ant jūsų naujo dviračio. Jei turite klausimų dėl savo dviračio ar kitų dalykų, kurie nėra susiję su Shimano dalimis, kreipkitės į pirkimo vietą arba dviračio gamintoją.

Šios techninės priežiūros instrukcijos spausdinamos ant perdirbto popieriaus.

warning Atkreipkite dėmesį: Specifikacijos gali būti keičiamos siekiant patobulinimų be išankstinio įspėjimo.
