Shimano CJ-NX10, SG-7R46, SG-7R45 - Handbuch für Inter-7 Nabe und Kassettenverbindung

Allgemeine Sicherheitshinweise

Lesen Sie diese Serviceanleitung vor Gebrauch unbedingt in Verbindung mit der Serviceanleitung für die Inter-M Bremse und den Inter-7 Schalthebel.

Zur Vermeidung schwerer Verletzungen:

• Beim Befestigen des Bremsarms am Rahmen ist unbedingt ein Bremsarmclip zu verwenden, der zur Größe der Kettenstrebe passt, und dieser muss mit der Clipschraube und Clipmutter mit dem angegebenen Anzugsdrehmoment festgezogen werden.
  Verwenden Sie eine Kontermutter mit Nyloneinsatz (selbstsichernde Mutter) für die Clipmutter. Es wird empfohlen, für die Clipschraube, Clipmutter und den Bremsarmclip Standard-Shimano-Teile zu verwenden. Verwenden Sie außerdem einen Bremsarmclip, der zur Größe der Kettenstrebe passt.
  Löst sich die Clipmutter vom Bremsarm, oder werden die Clipschraube oder der Bremsarmclip beschädigt, kann sich der Bremsarm an der Kettenstrebe drehen und zu einem plötzlichen Zucken des Lenkers führen, oder das Fahrradrad kann blockieren und das Fahrrad umfallen, was schwere Verletzungen verursachen kann.
• Beim Einbau der Nabe in den Rahmen ist darauf zu achten, dass die richtigen Verdrehsicherungsscheiben auf der linken und rechten Seite angebracht und die Nabenmuttern mit den angegebenen Drehmomenten fest angezogen werden. Wenn die Verdrehsicherungsscheiben nur auf einer Seite angebracht sind oder die Nabenmuttern nicht ausreichend festgezogen werden, kann die Verdrehsicherungsscheibe herausfallen, was dazu führen könnte, dass sich die Nabenachse dreht und die Kassettenverbindung sich bewegt. Dies kann dann dazu führen, dass der Lenker versehentlich durch den Schaltzug gezogen wird, und ein äußerst schwerwiegender Unfall könnte die Folge sein.
• Lesen Sie die Serviceanleitung vor der Montage der Teile sorgfältig durch. Lose, abgenutzte oder beschädigte Teile können dem Fahrer schwere Verletzungen zufügen.
  Wir empfehlen dringend, nur Original-Shimano-Ersatzteile zu verwenden.
• Prüfen Sie vor dem Fahren, ob die Räder sicher befestigt sind. Wenn die Räder locker sind, können sie sich vom Fahrrad lösen und schwere Verletzungen verursachen.
• Lesen Sie diese technischen Serviceanweisungen sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen an einem sicheren Ort auf.

HINWEIS:

• Sie können während des Tretens schalten, aber in seltenen Fällen können die Sperrklinken und das Sperrrad in der Nabe danach im Rahmen des normalen Schaltvorgangs Geräusche erzeugen.
• Die Kassettenverbindung CJ-NX10 sollte nur mit Ritzeln von 16T bis 23T verwendet werden.
• Wenn das Rad schwergängig wird und sich nur schwer drehen lässt, sollten Sie es mit Fett schmieren.
• Kein Schmiermittel in das Innere der Nabe geben, da sonst das Fett austritt.
• Die Ritzel sollten regelmäßig mit einem neutralen Reinigungsmittel gewaschen und anschließend erneut geschmiert werden. Darüber hinaus kann die Reinigung und Schmierung der Kette mit neutralem Reinigungsmittel eine effektive Methode sein, um die Lebensdauer der Ritzel und der Kette zu verlängern.
• Wenn die Kette während des Gebrauchs immer wieder von den Ritzeln springt, Ritzel und Kette ersetzen.
• Teile sind nicht gegen natürlichen Verschleiß oder Wertminderung durch normalen Gebrauch garantiert.
• Für maximale Leistung empfehlen wir dringend Shimano Schmierstoffe und Wartungsprodukte.
• Bei Fragen zur Handhabung oder Einstellung wenden Sie sich bitte an die Verkaufsstelle.

Montage des Ritzels an der Nabe

Setzen Sie die rechte Staubkappe C auf den Mitnehmer an der rechten Seite des Nabenkörpers. Montieren Sie anschließend das Ritzel und sichern Sie es mit dem Sprengring.

Montage der Kassettenverbindung an der Nabe

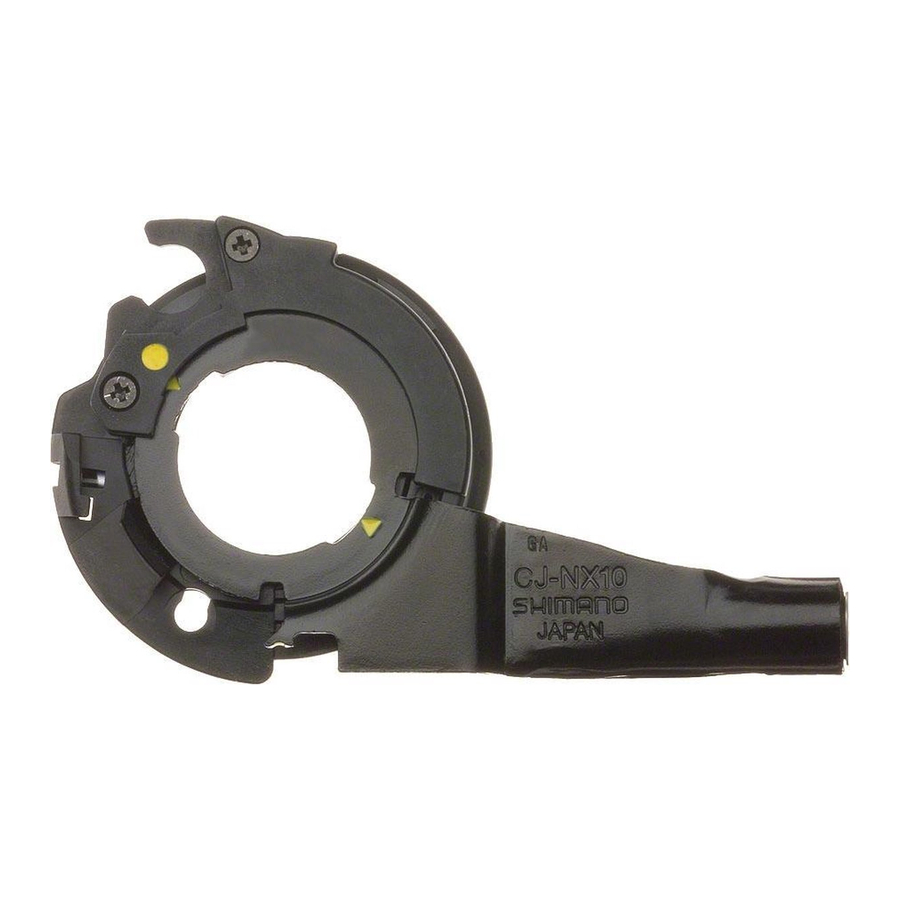

1. Setzen Sie die Mitnehmerkappe auf den Mitnehmer an der rechten Seite des Nabenkörpers. Drehen Sie anschließend die Umlenkrolle der Kassettenverbindung in Pfeilrichtung, sodass die gelbe Markierung mit der gelben Markierung übereinstimmt, und richten Sie dann die gelben Markierungen an der Kassettenverbindung mit den gelben Markierungen an der rechten Seite des Nabenkörpers aus.

2. Befestigen Sie die Kassettenverbindung mit dem Kassettenverbindungs-Befestigungsring an der Nabe. Richten Sie beim Anbringen des Kassettenverbindungs-Befestigungsrings die gelbe Markierung an der gelben Markierung der Kassettenverbindungs-Umlenkrolle aus und drehen Sie dann den Kassettenverbindungs-Befestigungsring 45 Grad im Uhrzeigersinn.


Montage der Nabe am Rahmen

1. Legen Sie die Kette auf das Ritzel und setzen Sie dann die Nabenachse in die Gabelenden ein.



Setzen Sie die Verdrehsicherungsscheiben auf die rechte und linke Seite der Nabenachse. Drehen Sie dabei die Kassettenverbindung so, dass die hervorstehenden Teile der Verdrehsicherungsscheiben in die Nuten der Gabelenden passen. Auf diese Weise kann die Kassettenverbindung so montiert werden, dass sie nahezu parallel zur Kettenstrebe verläuft.

Es sind verschiedene Arten von linken und rechten Verdrehsicherungsscheiben für die Verwendung mit Standard- und umgekehrten Gabelenden erhältlich. Verwenden Sie die jeweils geeigneten Verdrehsicherungsscheiben:

Gabelende	Verdrehsicherungsscheibe
	Markierung/Farbe		Größe
	Rechts	Links
Standard	7R/Black	7L/Gray	200 380
Umgekehrt	6R/Silver	6L/White	= 0
Umgekehrt (mit Vollkettenschutz)	5R/Yellow	5L/Brown	= 0

• Die hervorstehenden Teile sollten sich auf der Gabelendenseite befinden.
• Installieren Sie die Verdrehsicherungsscheiben so, dass die hervorstehenden Teile sicher in den Gabelendennuten auf beiden Seiten der Nabenachse sitzen

3. Installieren Sie den Bremsarm der Inter-M Bremse mit dem Bremsarmclip an der Kettenstrebe, ziehen Sie die Clipschraube und Clipmutter provisorisch fest und ziehen Sie dann die Befestigungsmutter der Bremseinheit an.
   Hinweis: Wenn sich der Bremsarm in der Abbildung in der falschen Position befindet, sodass er nicht provisorisch an der Kettenstrebe angebracht werden kann, lösen Sie die Befestigungsmutter der Bremseinheit und drehen Sie den Bremsarm. Nachdem der Bremsarm provisorisch an der Kettenstrebe befestigt wurde, ziehen Sie die Befestigungsmutter der Bremseinheit fest.


4. Nehmen Sie das Spiel der Kette auf und befestigen Sie das Rad mit den Hutmuttern am Rahmen.

   Hinweis: Beim Anbringen eines Teils wie einer Schutzblechstrebe an der Nabenachse, in der unten gezeigten Reihenfolge anbringen.


5. Befestigen Sie den Bremsarm der Inter-M Bremse mit dem Bremsarmclip sicher an der Kettenstrebe.

Wird übermäßige Kraft auf den Bremsarm ausgeübt, wird das Rad schwergängig. Achten Sie darauf, beim Einbau keine übermäßige Kraft anzuwenden.

Hinweis:

• Beim Anbringen des Bremsarmclips die Clipschraube fest anziehen, während Sie die Clipmutter mit einem 10-mm-Gabelschlüssel festhalten.

• Nach dem Anbringen des Bremsarmclips prüfen, ob die Clipschraube etwa 2 – 3 mm aus der Oberfläche der Clipmutter herausragt.


Diese Serviceanleitung erläutert die Verwendung und Wartung der Shimano Fahrradteile, die an Ihrem neuen Fahrrad verwendet wurden. Bei Fragen zu Ihrem Fahrrad oder anderen Angelegenheiten, die nicht mit Shimano Teilen zusammenhängen, wenden Sie sich bitte an die Verkaufsstelle oder den Fahrradhersteller.

Diese Serviceanleitung ist auf Recyclingpapier gedruckt.

Bitte beachten Sie: Technische Änderungen zur Verbesserung vorbehalten.
