Shimano FC-M590-S, FC-M590-L, FC-M590 - Anleitung für vorderes Kettenblatt

Allgemeine Sicherheitshinweise

Achten Sie darauf, dass sich die Ärmelbündchen Ihrer Kleidung während der Fahrt nicht in der Kette verfangen, da Sie sonst vom Fahrrad fallen könnten. Prüfen Sie, ob die Kettenspannung korrekt ist und die Kette nicht beschädigt ist. Wenn die Spannung zu schwach ist oder die Kette beschädigt ist, sollte die Kette ersetzt werden. Andernfalls kann die Kette reißen und schwere Verletzungen verursachen. Die beiden Befestigungsschrauben des linken Kurbelarms sollten abwechselnd in Stufen angezogen werden, anstatt jede Schraube auf einmal vollständig anzuziehen. Verwenden Sie einen Drehmomentschlüssel, um sicherzustellen, dass die endgültigen Anzugsdrehmomente im Bereich von 12 - 14 N·m liegen. Überprüfen Sie außerdem nach ca. 100 km (60 Meilen) Fahrt die Anzugsdrehmomente erneut mit einem Drehmomentschlüssel. Es ist auch wichtig, die Anzugsdrehmomente regelmäßig zu überprüfen. Wenn die Anzugsdrehmomente zu schwach sind oder die Befestigungsschrauben nicht abwechselnd in Stufen angezogen werden, kann sich der linke Kurbelarm lösen, das Fahrrad umkippen und dadurch schwere Verletzungen entstehen. Prüfen Sie vor dem Fahrradfahren, ob die Kurbelarme Risse aufweisen. Wenn Risse vorhanden sind, kann der Kurbelarm brechen und Sie könnten vom Fahrrad fallen. Wenn die Innenabdeckung nicht richtig installiert ist, kann die Achse rosten und beschädigt werden, und das Fahrrad könnte umkippen, wodurch schwere Verletzungen entstehen könnten. Besorgen und lesen Sie die Serviceanleitung sorgfältig, bevor Sie die Teile installieren. Lose, verschlissene oder beschädigte Teile können dazu führen, dass das Fahrrad umkippt und schwere Verletzungen entstehen. Wir empfehlen dringend, nur originale Shimano Ersatzteile zu verwenden. Besorgen und lesen Sie die Serviceanleitung sorgfältig, bevor Sie die Teile installieren. Werden Einstellungen nicht korrekt vorgenommen, kann die Kette abspringen, was dazu führen kann, dass Sie vom Fahrrad fallen und schwere Verletzungen erleiden. Lesen Sie diese technischen Serviceanweisungen sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen an einem sicheren Ort auf. Überprüfen Sie dies noch einmal, wenn sich die Tretleistung nicht normal anfühlt. Prüfen Sie vor dem Fahrradfahren, dass kein Spiel oder Lockerheit in der Verbindung vorhanden ist. Achten Sie außerdem darauf, die Kurbelarme und Pedale in regelmäßigen Abständen nachzuziehen. Wenn ein Quietschen von der Tretlagerachse und dem linken Kurbelarmverbinder zu hören ist, schmieren Sie den Verbinder und ziehen Sie ihn dann mit dem vorgeschriebenen Drehmoment fest. Waschen Sie das Tretlager nicht mit Hochdruckwasserstrahlen. Wenn Sie Spiel in den Lagern feststellen, sollte das Tretlager ersetzt werden. Wenn das Spiel in den Gliedern so groß ist, dass eine Einstellung nicht möglich ist, sollten Sie das Schaltwerk ersetzen. Sie sollten die Kettenblätter regelmäßig mit einem neutralen Reinigungsmittel waschen und anschließend erneut schmieren. Darüber hinaus kann das Reinigen und Schmieren der Kette mit einem neutralen Reinigungsmittel eine effektive Methode sein, um die Lebensdauer der Kettenblätter und der Kette zu verlängern. Wenn die Kette während des Gebrauchs immer wieder von den Kettenblättern springt, ersetzen Sie die Kettenblätter und die Kette. Wenn sich die Kette in der Abbildung gezeigten Position befindet, kann sie die vorderen Kettenblätter oder den Umwerfer berühren und Geräusche erzeugen. Wenn die Geräusche ein Problem darstellen, schalten Sie die Kette auf das nächstgrößere Ritzel oder das übernächste. Tragen Sie vor der Installation Fett auf die linken und rechten Adapter auf. Lesen Sie unbedingt die Serviceanleitung für das vordere Antriebssystem in Verbindung mit diesen Serviceanweisungen. Teile sind nicht gegen natürlichen Verschleiß oder Verschlechterung durch normalen Gebrauch garantiert. Für maximale Leistung empfehlen wir dringend Shimano Schmierstoffe und Wartungsprodukte. Bei Fragen zu Installations-, Einstell-, Wartungs- oder Betriebsmethoden wenden Sie sich bitte an einen professionellen Fahrradhändler.

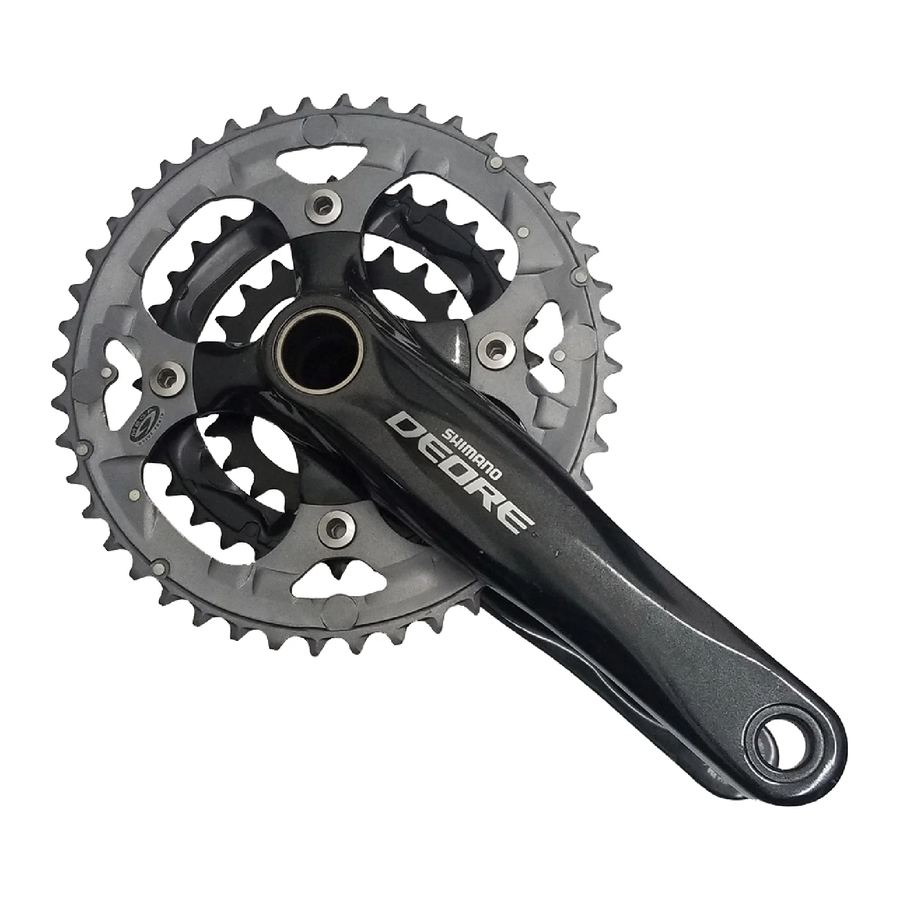

DEORE Vordere Kurbelgarnitur

FC-M590-S Silberne Version
FC-M590-L Schwarze Version

• Kettenzahnkranzkombinationen: 44--32--22T / 48--36--26T
• Lochkreisdurchmesser: 104 mm...(Für äußeres und mittleres Zahnrad), 64 mm...(Für inneres Zahnrad)

1. Gleiche Teile.
2. Teile sind verwendbar, unterscheiden sich jedoch in Materialien, Aussehen, Oberfläche, Größe usw.

Das Fehlen einer Markierung weist auf Nicht-Austauschbarkeit hin.

Spezifikationen

Kettenblatt

Tretlager

Montage des vorderen Kettenblatts

Befolgen Sie die Vorgehensweise in der Abbildung.

1. Verwenden Sie das Spezialwerkzeug TL-FC32/36, um den rechten Adapter (Linksgewinde) und den linken Adapter (Rechtsgewinde) zu installieren.
   Anzugsdrehmoment: 35 - 50 N·m {305 - 435 in. lbs.}
2. Setzen Sie die rechte Kurbelgarnitur ein.
3. Setzen Sie Abschnitt A der linken Kurbel in die Achse der rechten Kurbelgarnitur ein, wo die Nut breit ist.
4. Verwenden Sie den TL-FC16, um die Kappe festzuziehen.
   Anzugsdrehmoment: 0.7 - 1.5 N·m {6 - 13 in. lbs.}
5. Drücken Sie die Sicherungsplatte hinein und prüfen Sie, ob der Plattenstift sicher sitzt, und ziehen Sie dann die Schraube des linken Kurbelarms fest. (5 mm Innensechskantschlüssel)
   Hinweis: Jede der Schrauben sollte gleichmäßig und gleichermaßen auf 12 - 14 N·m {106 - 122 in. lbs.} angezogen werden.

Montagemethode für Distanzstücke

1. Prüfen Sie, ob die Breite des Tretlagergehäuses 68 mm oder 73 mm beträgt.

2. Installieren Sie anschließend den Adapter unter Bezugnahme auf die unten stehenden Abbildungen.

< Normaltyp >

* Bei Verwendung von drei 2,5 mm Distanzstücken mit Bandtyp und einem Tretlagergehäuse mit einer Breite von 68 mm, installieren Sie die drei Distanzstücke so, dass sich zwei auf der rechten und eines auf der linken Seite befinden.

< Kettenschutz-Spezifikationen >

** 1,8 mm entspricht der Dicke des Kettenschutzes.
