Shimano FC-M590-S, FC-M590-L, FC-M590 - Алдыңғы тісті дөңгелек нұсқаулығы

Мазмұны

Жалпы қауіпсіздік туралы ақпарат

Сақ болыңыз
  • Киімнің манжеттері велосипедпен жүргенде тізбекке ілініп қалмауын қадағалаңыз, әйтпесе велосипедтен құлап кетуіңіз мүмкін.
  • Тізбектің кернеуі дұрыс екенін және тізбектің зақымданбағанын тексеріңіз. Егер кернеу тым әлсіз болса немесе тізбек зақымданған болса, тізбекті ауыстыру керек. Егер бұл орындалмаса, тізбек үзіліп, ауыр жарақатқа әкелуі мүмкін.
  • Сол жақ иінді бекіту болттарын бірден толықтай қатайтқаннан гөрі, кезекпен, біртіндеп қатайту керек. Соңғы қатайту моменттерінің 12 - 14 N·m аралығында екенін тексеру үшін момент кілтін пайдаланыңыз. Сонымен қатар, шамамен 100 км (60 миль) жүргеннен кейін, қатайту моменттерін қайта тексеру үшін момент кілтін пайдаланыңыз. Қатайту моменттерін мезгіл-мезгіл тексеріп тұру да маңызды.
    Егер қатайту моменттері тым әлсіз болса немесе бекіту болттары кезекпен қатайтылмаса, сол жақ иінді ажырап кетуі мүмкін және велосипед құлап, нәтижесінде ауыр жарақат алуыңыз мүмкін.
  • Велосипедпен жүрмес бұрын иінділерде жарықтардың жоқ екенін тексеріңіз. Егер қандай да бір жарықтар болса, иінді сынап кетуі мүмкін және сіз велосипедтен құлап кетуіңіз мүмкін.
  • Егер ішкі қақпақ дұрыс орнатылмаса, білік тот басып, зақымдануы мүмкін, ал велосипед құлап, нәтижесінде ауыр жарақат алуыңыз мүмкін.
  • Бөлшектерді орнатпас бұрын қызмет көрсету нұсқауларын мұқият алып, оқып шығыңыз. Бос, тозған немесе зақымдалған бөлшектер велосипедтің құлауына және ауыр жарақатқа әкелуі мүмкін. Біз тек түпнұсқалық Shimano (Шимано) ауыстыру бөлшектерін пайдалануды ұсынамыз.
  • Бөлшектерді орнатпас бұрын қызмет көрсету нұсқауларын мұқият алып, оқып шығыңыз. Егер реттеулер дұрыс орындалмаса, тізбек ажырап кетуі мүмкін және бұл сіздің велосипедтен құлауыңызға әкелуі мүмкін, бұл ауыр жарақатқа әкелуі мүмкін.
  • Осы техникалық қызмет көрсету нұсқауларын мұқият оқып шығыңыз және кейінірек анықтама алу үшін қауіпсіз жерде сақтаңыз.
  • Сонымен қатар, егер педаль басу өнімділігі қалыпты болмаса, мұны тағы бір рет тексеріңіз.
  • Велосипедпен жүрмес бұрын, қосылымда люфт немесе босаңсудың жоқ екенін тексеріңіз. Сондай-ақ, иінділер мен педальдарды мезгіл-мезгіл қайта қатайтуды ұмытпаңыз.
  • Егер төменгі кронштейн білігінен және сол жақ иінді қосқышынан сықырлаған дыбыс естілсе, қосқышқа май жағып, содан кейін көрсетілген моментке дейін қатайтыңыз.
  • Төменгі кронштейнді жоғары қысымды су бүріккіштерімен жууға болмайды.
  • Егер мойынтіректерде қандай да бір босаңсуды сезсеңіз, төменгі кронштейнді ауыстыру керек.
  • Егер сілтемелердегі босаңсу мөлшері реттеу мүмкін болмайтындай үлкен болса, онда артқы ауыстырғышты ауыстыру керек.
  • Сіз мезгіл-мезгіл тісті дөңгелектерді бейтарап жуғыш затпен жуып, содан кейін қайтадан майлауыңыз керек. Сонымен қатар, тізбекті бейтарап жуғыш затпен тазалау және оны майлау тісті дөңгелектер мен тізбектің пайдалы қызмет ету мерзімін ұзартудың тиімді тәсілі болуы мүмкін.
  • Егер тізбек пайдалану кезінде тісті дөңгелектерден үнемі түсіп қалатын болса, тісті дөңгелектер мен тізбекті ауыстырыңыз.
  • Тізбек суретте көрсетілгендей орналасқан кезде, тізбек алдыңғы тісті дөңгелектерге немесе алдыңғы ауыстырғышқа тиіп, шу шығаруы мүмкін. Егер шу мәселе болса, тізбекті келесі үлкенірек артқы жұлдызшаға немесе одан кейінгісіне жылжытыңыз.
  • Оларды орнатпас бұрын сол және оң жақ адаптерлерге май жағыңыз.
  • Осы қызмет көрсету нұсқауларымен бірге Алдыңғы жетек жүйесіне арналған қызмет көрсету нұсқауларын оқып шығыңыз.
  • Бөлшектерге табиғи тозудан немесе қалыпты пайдалану нәтижесінде нашарлаудан кепілдік берілмейді.
  • Ең жоғары өнімділік үшін біз Shimano (Шимано) майлағыштары мен күтім жасау өнімдерін ұсынамыз.
  • Орнату, реттеу, техникалық қызмет көрсету немесе пайдалану әдістеріне қатысты кез келген сұрақтар бойынша кәсіби велосипед дилеріне хабарласыңыз.

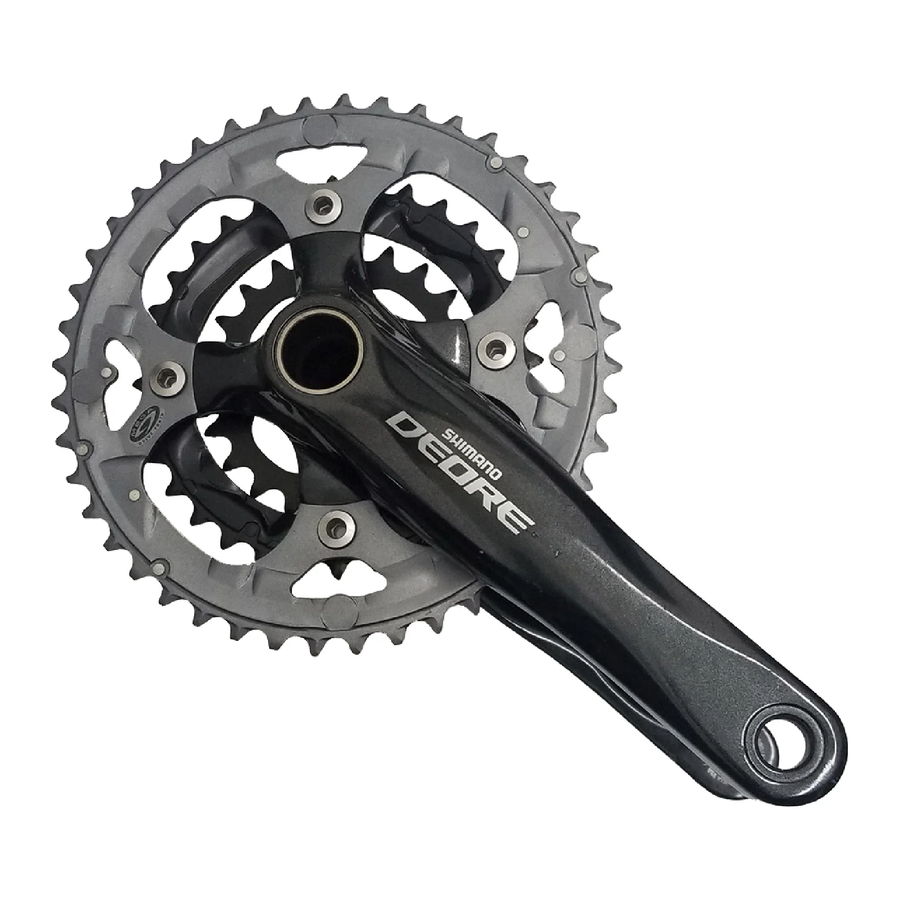

DEORE Алдыңғы тісті дөңгелек

FC-M590-S Күміс нұсқа
FC-M590-L Қара нұсқа

Бөлшектер

  • Тісті дөңгелек тістерінің комбинациясы: 44--32--22T / 48--36--26T
  • Болт шеңберінің диаметрі: 104 mm...(Сыртқы және ортаңғы беріліс үшін), 64 mm...(Ішкі беріліс үшін)
ITEM NO. SHIMANO CODE NO. DESCRIPTION (СИПАТТАМАСЫ) FC-M770 FC-M591 FC-M582
INTERCHANGEABILITY (ӨЗАРА АЛМАСТЫРЫЛУЫ)
1 Y-1F8 11100 Crank Arm Fixing Bolt (Иінді білікті бекіту болты) A A A
2 Y-1LD 98010 Left Hand Crank Arm 170 mm (Silver) for FC-M590-S
Y-1LD 98020 Left Hand Crank Arm 170 mm (Black) for FC-M590-L
Y-1LD 98030 Left Hand Crank Arm 175 mm (Silver) for FC-M590-S
Y-1LD 98040 Left Hand Crank Arm 175 mm (Black) for FC-M590-L
3 Y-1KS 98030 Clamp Bolt (M6 x 19) & Washer (Шайба) A
4 Y-1FU 98120 Plate (Тақта) A A A
5 Y-1F3 16000 Ring (Сақина) A A A
6 Y-1LD 98050 Adapter Unit (Адаптер блогы)
7 Y-1LD 98060 Left Hand Adapter (B.C.1.37" x 24T) English Thread (Сол жақ адаптер (ағылшын жіпі)) A
8 Y-1F8 13000 Spacer (2.5 mm) (Аралық (2.5 мм)) A A A
9 Y-1J8 98060 Inner Cover & O-Ring (Ішкі қақпақ және O-сақина) A
10 Y-1TF 21000 O-Ring A A A
11 Y-1LD 98070 Right Hand Adapter (B.C.1.37" x 24T) English Thread (Оң жақ адаптер (ағылшын жіпі)) A
12 Y-1FM 98020 Double Gear Fixing Bolt (M8 x 8.5) & Nut (4 sets) (Қос тісті дөңгелекті бекіту болты (M8 x 8.5) және гайка (4 жиынтық)) A
13 Y-1FM 98030 Inner Gear Fixing Bolt (M8 x 8.5 / 4 pcs.) (Ішкі тісті дөңгелекті бекіту болты (M8 x 8.5 / 4 дана)) A
14 Y-1J8 22000 Chainring 22T (Silver) for FC-M590-S A
Y-1LD 22000 Chainring 22T (Black) for FC-M590-L A
Y-1FV 26000 Chainring 26T (Silver) for FC-M590-S A
Y-1LD 26000 Chainring 26T (Black) for FC-M590-L A
15 Y-1J8 98070 Chainring 32T (Silver) for FC-M590-S A
Y-1LD 98080 Chainring 32T (Black) for FC-M590-L A
Y-1J8 98080 Chainring 36T (Silver) for FC-M590-S A
Y-1LD 98090 Chainring 36T (Black) for FC-M590-L A
16* Y-1GX 98050 Chainring 44T (Black) for FC-M590-S
Y-1GX 98060 Chainring 44T (Black) for FC-M590-S Chain Guard (Тізбекті қорғау) A
Y-1LD 98100 Chainring 44T (Gray) for FC-M590-L
Y-1LD 98110 Chainring 44T (Gray) for FC-M590-L Chain Guard (Тізбекті қорғау) A
Y-1GX 98090 Chainring 48T (Black) for FC-M590-S
Y-1LD 98160 Chainring 48T (Black) for FC-M590-S Chain Guard (Тізбекті қорғау) A
Y-1LD 98120 Chainring 48T (Gray) for FC-M590-L
Y-1LD 98130 Chainring 48T (Gray) for FC-M590-L Chain Guard (Тізбекті қорғау) A
17 Y-1J8 98090 44T Chain Guard & Fixing Bolts (44T тізбекті қорғау және бекіту болттары) A
18 Y-1CY 98020 44T Chain Guard Fixing Bolt (4 pcs.) (44T тізбекті қорғауды бекіту болты (4 дана)) A A
19 Y-1GX 14000 44T Chain Guard (44T тізбекті қорғау) A
20 Y-1LD 98140 48T Chain Guard & Fixing Screws for FC-M590-S (48T тізбекті қорғау және FC-M590-S үшін бекіту бұрандалары) A
Y-1LD 98150 48T Chain Guard & Fixing Screws for FC-M590-L (48T тізбекті қорғау және FC-M590-L үшін бекіту бұрандалары) A
21 Y-1D2 98010 48T Chain Guard Fixing Screw (4 pcs.) (48T тізбекті қорғауды бекіту бұрандасы (4 дана)) A
22 Y-1LD 12000 48T Chain Guard for FC-M590-S (48T тізбекті қорғау FC-M590-S үшін) A
Y-1LD 13000 48T Chain Guard for FC-M590-L (48T тізбекті қорғау FC-M590-L үшін) A
  1. Бірдей бөлшектер.
  2. Бөлшектерді пайдалануға болады, бірақ материалдары, сыртқы түрі, әрленуі, өлшемі және т.б. бойынша ерекшеленеді.

Белгінің болмауы өзара алмастырылмайтынын білдіреді.

Техникалық сипаттамалар

Chainwheel

Model number FC-M590 / FC-M591 FC-M532 / FC-M533-K FC-M542 FC-M543-K
Chainwheel tooth combination 44-32-22T / 48-36-26T 44-32-22T / 48-36-26T 44-32-22T 44-32-22T / 48-36-26T
Bolt circle diameter 104 mm / 64 mm
Crank arm length 170 mm, 175 mm
Chain line 50 mm
Bottom bracket shell width (Thread dimensions) 68, 73 mm (1.37 X 24 T.P.I.)
Applicable bottom bracket SM-BB51 SM-BB50

Bottom Bracket

Model number SM-BB51 SM-BB50
Applicable front chainwheel FC-M590 / FC-M591 FC-M543-K / FC-M542 / FC-M533-K / FC-M532
Bottom bracket shell width (Thread dimensions) 68, 73 mm (1.37 X 24 T.P.I.)

Алдыңғы Chainwheel-ді орнату

Суреттегі процедураны орындаңыз.

Алдыңғы Chainwheel-ді орнату

  1. Оң жақ адаптерді (сағат тіліне қарсы бұрау) және сол жақ адаптерді (сағат тілімен бұрау) орнату үшін TL-FC32/36 арнайы құралын пайдаланыңыз.
    Бұрау моменті: 35 - 50 N·m {305 - 435 in. lbs.}
  2. Оң жақ иінді блок салыңыз.
  3. Сол жақ иіндінің А бөлігін ойық кеңірек болатын оң жақ иінді блогының білігіне орнатыңыз.
  4. Қақпақты қатайту үшін TL-FC16 құралын пайдаланыңыз.
    Бұрау моменті: 0.7 - 1.5 N·m {6 - 13 in. lbs.}
  5. Тоқтату тақтасын итеріп, тақта түйреуішінің орнында мықтап тұрғанын тексеріңіз, содан кейін сол жақ иінді тұтқасының болтын қатайтыңыз. (5 мм Аллен кілті)
    Ескертпе: Болттардың әрқайсысы 12 - 14 N·m {106 - 122 in. lbs.} дейін біркелкі және тең қатайтылуы керек.

Аралықты орнату әдісі

  1. Төменгі жақша қабығының ені 68 мм немесе 73 мм екенін тексеріңіз.
  2. Содан кейін төмендегі суреттерге сәйкес адаптерді орнатыңыз.

< Қалыпты түрі >

Қалыпты түрі

* Егер сіз ені 68 мм болатын жолақ түрімен және төменгі жақша қабығымен үш 2,5 мм аралықты пайдалансаңыз, үш аралықты оң жақта екеуі және сол жақта біреуі болатындай етіп орнатыңыз.

< Тізбек қорабының сипаттамалары >

Тізбек қорабының сипаттамалары

** 1,8 мм тізбек қорабының қалыңдығына сәйкес келеді.

SHIMANO AMERICAN CORPORATION
One Holland, Irvine, California 92618, U.S.A. Phone: +1-949-951-5003

SHIMANO EUROPE B.V.
Industrieweg 24, 8071 CT Nunspeet, The Netherlands Phone: +31-341-272222 3-77

SHIMANO INC.
Oimatsu-cho, Sakai-ku, Sakai-shi, Osaka 590-8577, Japan

Назар аударыңыз: жақсарту үшін техникалық сипаттамалар ескертусіз өзгертілуі мүмкін. (Ағылшын) © Feb. 2009 by Shimano Inc. XBC IZM Printed in Malaysia.
