Shimano FC-M590-S, FC-M590-L, FC-M590 - Ön Zincir Dişlisi Kılavuzu

Genel Güvenlik Bilgileri

Sürüş sırasında giysilerinizin manşetlerinin zincire takılmamasına dikkat edin, aksi takdirde bisikletten düşebilirsiniz. Zincirin gerginliğinin doğru olup olmadığını ve zincirin hasar görmediğini kontrol edin. Gerginlik çok zayıfsa veya zincir hasar görmüşse, zincir değiştirilmelidir. Bu yapılmazsa, zincir kırılabilir ve ciddi yaralanmalara neden olabilir. İki sol krank kolu montaj cıvatası, her bir cıvata tamamen sıkılmak yerine aşamalı olarak dönüşümlü olarak sıkılmalıdır. Son sıkma torklarının 12 - 14 N·m aralığında olup olmadığını kontrol etmek için bir tork anahtarı kullanın. Ayrıca, yaklaşık 100 km (60 mil) sürüşten sonra, sıkma torklarını yeniden kontrol etmek için bir tork anahtarı kullanın. Sıkma torklarını periyodik olarak kontrol etmek de önemlidir. Sıkma torkları çok zayıfsa veya montaj cıvataları aşamalı olarak dönüşümlü olarak sıkılmazsa, sol krank kolu çıkabilir ve bisiklet devrilebilir ve bunun sonucunda ciddi yaralanmalar meydana gelebilir. Bisiklete binmeden önce krank kollarında çatlak olup olmadığını kontrol edin. Herhangi bir çatlak varsa, krank kolu kırılabilir ve bisikletten düşebilirsiniz. İç kapak doğru takılmazsa, aks paslanabilir ve hasar görebilir ve bisiklet devrilebilir ve bunun sonucunda ciddi yaralanmalar meydana gelebilir. Parçaları takmadan önce servis talimatlarını dikkatlice alın ve okuyun. Gevşek, aşınmış veya hasarlı parçalar bisikletin devrilmesine ve ciddi yaralanmalara neden olabilir. Yalnızca orijinal Shimano yedek parçalarını kullanmanızı şiddetle tavsiye ederiz. Parçaları takmadan önce servis talimatlarını dikkatlice alın ve okuyun. Ayarlar doğru şekilde yapılmazsa, zincir çıkabilir ve bu da bisikletten düşmenize neden olabilir ve bu da ciddi yaralanmalara yol açabilir. Bu Teknik Servis Talimatlarını dikkatlice okuyun ve daha sonra başvurmak üzere güvenli bir yerde saklayın. Ek olarak, pedallama performansı normal gelmiyorsa, bunu bir kez daha kontrol edin. Bisiklete binmeden önce, bağlantıda herhangi bir boşluk veya gevşeklik olup olmadığını kontrol edin. Ayrıca, krank kollarını ve pedalları periyodik aralıklarla yeniden sıkıştırdığınızdan emin olun. Orta göbek aksından ve sol krank kolu konektöründen gelen bir gıcırtı sesi duyulursa, konektöre gres uygulayın ve ardından belirtilen torka sıkın. Orta göbeği yüksek basınçlı su jetleriyle yıkamayın. Yataklarda herhangi bir gevşeklik hissederseniz, orta göbek değiştirilmelidir. Bağlantılardaki gevşeklik miktarı, ayar yapmanın mümkün olmayacağı kadar büyükse, vitesi değiştirmelisiniz. Zincir dişlilerini periyodik olarak nötr bir deterjanla yıkamalı ve ardından tekrar yağlamalısınız. Ek olarak, zinciri nötr deterjanla temizlemek ve yağlamak, zincir dişlilerinin ve zincirin kullanım ömrünü uzatmanın etkili bir yolu olabilir. Kullanım sırasında zincir sürekli olarak zincir dişlilerinden çıkıyorsa, zincir dişlilerini ve zinciri değiştirin. Zincir, resimde gösterilen konumdayken, zincir ön zincir dişlilerine veya ön vitese temas edebilir ve gürültü üretebilir. Gürültü bir sorunsa, zinciri bir sonraki daha büyük arka dişliye veya bir sonrakine kaydırın. Takmadan önce sol ve sağ adaptörlere gres uygulayın. Bu servis talimatlarıyla birlikte Ön Tahrik Sistemi servis talimatlarını okuduğunuzdan emin olun. Parçalar, normal kullanımdan kaynaklanan doğal aşınma veya bozulmaya karşı garanti edilmez. Maksimum performans için Shimano yağlayıcılarını ve bakım ürünlerini şiddetle tavsiye ederiz. Kurulum, ayarlama, bakım veya çalıştırma yöntemleriyle ilgili herhangi bir sorunuz için lütfen profesyonel bir bisiklet satıcısıyla iletişime geçin.

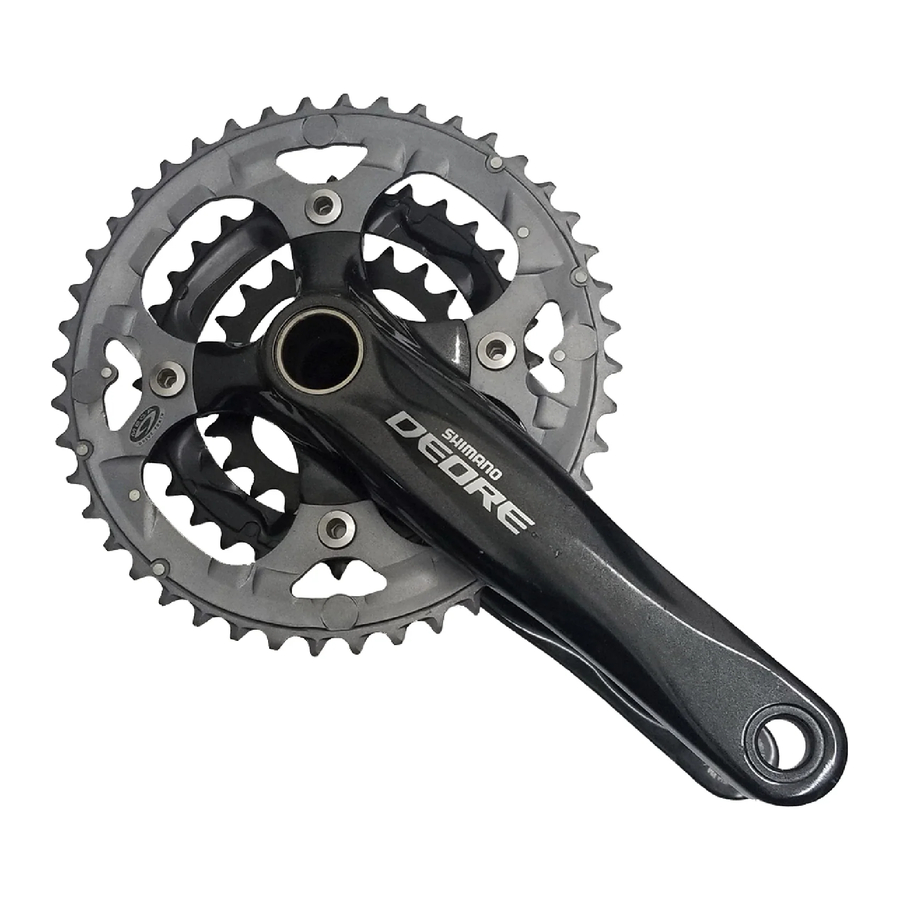

DEORE Ön Aynakol

FC-M590-S Gümüş Versiyon
FC-M590-L Siyah Versiyon

• Aynakol dişli kombinasyonları: 44--32--22T / 48--36--26T
• Cıvata dairesi çapı: 104 mm...(Dış dişli ve orta dişli için), 64 mm...(İç dişli için)

1. Aynı parçalar.
2. Parçalar kullanılabilir, ancak malzeme, görünüm, yüzey, boyut vb. açılardan farklılık gösterir.

İşaretin olmaması, değiştirilemezliği gösterir.

Teknik Özellikler

Aynakol

Orta Göbek

Ön Aynakolun Takılması

Şekildeki prosedürü izleyin.

1. Sağ adaptörü (saat yönünün tersine dişli) ve sol adaptörü (saat yönünde dişli) takmak için TL-FC32/36 özel aletini kullanın.
   Sıkma torku: 35 - 50 N·m {305 - 435 in. lbs.}
2. Sağ krank ünitesini takın.
3. Sol krankın A bölümünü, oluğun geniş olduğu sağ krank ünitesinin aksına yerleştirin.
4. Kapağı sıkmak için TL-FC16'yı kullanın.
   Sıkma torku: 0.7 - 1.5 N·m {6 - 13 in. lbs.}
5. Stoper plakasını içeri itin ve plaka piminin yerine sıkıca oturduğunu kontrol edin ve ardından sol krank kolunun cıvatasını sıkın. (5 mm Allen anahtarı)
   Not: Cıvataların her biri eşit ve dengeli bir şekilde 12 - 14 N·m {106 - 122 in. lbs.}'ye kadar sıkılmalıdır.

Ara Parça Takma Yöntemi

1. Orta göbek yuvasının genişliğinin 68 mm mi yoksa 73 mm mi olduğunu kontrol edin.

2. Ardından, aşağıdaki çizimlere bakarak adaptörü takın.

< Normal tip >

* 68 mm genişliğinde bir bant tipi ve orta göbek yuvası ile üç adet 2,5 mm'lik ara parça kullanılıyorsa, üç ara parçayı sağda iki ve solda bir tane olacak şekilde takın.

< Zincir kutusu özellikleri >

** 1,8 mm, zincir kutusunun kalınlığına karşılık gelir.

SHIMANO AMERICAN CORPORATION
One Holland, Irvine, California 92618, U.S.A. Telefon: +1-949-951-5003

SHIMANO EUROPE B.V.
Industrieweg 24, 8071 CT Nunspeet, The Netherlands Telefon: +31-341-272222 3-77

SHIMANO INC.
Oimatsu-cho, Sakai-ku, Sakai-shi, Osaka 590-8577, Japan

Lütfen dikkat: Teknik özellikler, önceden haber verilmeksizin iyileştirme için değiştirilebilir. (İngilizce) © Feb. 2009 by Shimano Inc. XBC IZM Malezya'da basılmıştır.
