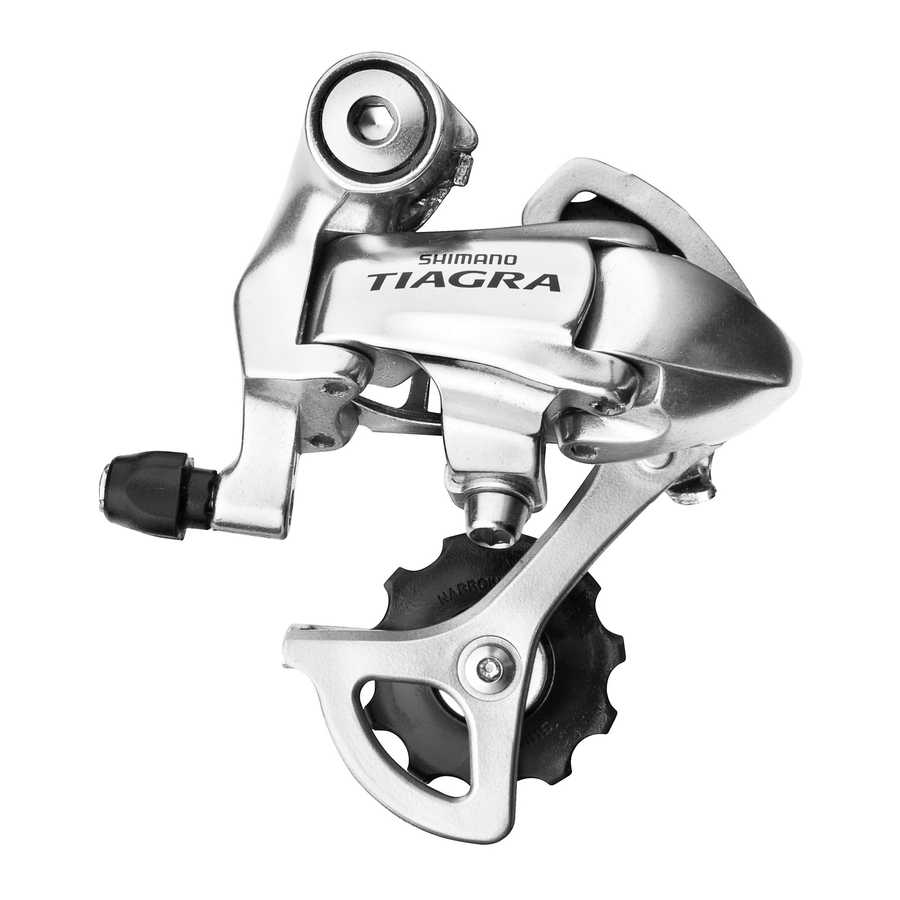

Shimano TIAGRA RD-4500 - Arka Vites Değiştirici Kılavuzu

İçerikler

1 Giriş
2 Özellikler
3 Arka vites değiştiricinin montajı
4 Zincir uzunluğu
5 Strok ayarı ve kablo sabitleme
6 Genel Güvenlik Bilgileri
7 Kılavuzu indir
8 Diğer Dillerde

Giriş

En iyi performansı elde etmek için aşağıdaki kombinasyonun kullanılmasını öneririz.

Seri	TIAGRA
Vites kolu	ST-4500 / R600 / 5510 / 6510 SL-7710 / R440 / R660 / BS77	ST-4500 /R600 / 5510 / 6510 SL-R440 / R650
Dişliler	18	27
Dış muhafaza	SIS-SP41
Arka vites değiştirici	RD-4500-SS	RD-4500-GS
Tip	SS	GS
Freehub	FH-4500
Kaset dişlisi	CS-HG50-9
Zincir	CN-HG53
Orta göbek kablo kılavuzu	SM-SP17

Özellikler

Tip	SS	GS
Toplam kapasite	31 diş veya daha az	37 diş veya daha az
En büyük dişli	27T	27T
En küçük dişli	11T	11T
Ön dişli diş farkı	16 diş veya daha az	22 diş veya daha az

Arka vites değiştiricinin montajı

Montaj sırasında, B-gerginlik ayar vidasının bırakma tırnağına temas etmesi nedeniyle deformasyona neden olmadığından emin olun.

Zincir uzunluğu

Strok ayarı ve kablo sabitleme

Üst ayar
Kılavuz kasnağın arkadan bakıldığında en küçük dişlinin dış çizgisinin altında olacak şekilde ayarlanması için üst ayar vidasını çevirin.
Kablo bağlantısı ve sabitleme
Kablonu arka vites değiştiriciye bağlayın ve kablodaki ilk boşluğu aldıktan sonra, resimde gösterildiği gibi arka vites değiştiriciye yeniden sabitleyin.

Sıkma torku:
5 - 7 N·m {44 - 60 in. lbs.}
Not:
Kablonun olukta güvenli bir şekilde olduğundan emin olun.
Alt ayar
Kılavuz kasnağın doğrudan en büyük dişli ile aynı hizada bir konuma hareket etmesi için alt ayar vidasını çevirin.
B-gerginlik ayar vidası nasıl kullanılır
Zinciri en küçük aynakol dişlisine ve en büyük dişliye takın ve krank kolunu geriye doğru çevirin. Ardından, kılavuz kasnağı dişliye mümkün olduğunca yakın olacak şekilde ayarlamak için B-gerginlik ayar vidasını çevirin, ancak dokunmayacak kadar yakın olmamalıdır. Ardından, zinciri en küçük dişliye ayarlayın ve kasnağın dişliye dokunmadığından emin olmak için yukarıdakileri tekrarlayın.
SIS Ayarı
Zinciri 2. dişliye taşımak için vites kolunu birkaç kez çalıştırın. Ardından, koldaki boşluğu almak için kolu yeterince bastırırken krank kolunu çevirin. krank kolu.

* Kolu orijinal konumuna (kolun 2. dişli ayarında olduğu ve serbest bırakıldığı konum) getirin ve ardından krank kolunu saat yönünde çevirin. Zincir 3. dişliye değiyorsa ve gürültü yapıyorsa, gürültü durana ve zincir sorunsuz çalışana kadar dış muhafaza ayar tamburunu saat yönünde hafifçe çevirerek sıkın.

Vites değiştirmek için kolu çalıştırın ve vites konumlarının hiçbirinde gürültü oluşmadığını kontrol edin.

En iyi SIS performansı için, tüm güç aktarım parçalarını periyodik olarak yağlayın.

Genel Güvenlik Bilgileri

Zinciri temizlemek için nötr deterjan kullanın. Alkali bazlı veya pas temizleyiciler gibi asit bazlı deterjan kullanmayın, çünkü bu zincirin hasar görmesine ve/veya arızalanmasına neden olabilir.
Güçlendirilmiş bağlantı pimini yalnızca dar tip zinciri bağlamak için kullanın.
İki farklı tipte güçlendirilmiş bağlantı pimi mevcuttur. Hangi pimin kullanılacağını seçmeden önce aşağıdaki tabloyu kontrol ettiğinizden emin olun. Güçlendirilmiş bağlantı pimleri dışında bağlantı pimleri kullanılırsa veya zincir tipine uygun olmayan güçlendirilmiş bir bağlantı pimi veya alet kullanılırsa, yeterli bağlantı kuvveti elde edilemeyebilir, bu da zincirin kırılmasına veya düşmesine neden olabilir.

Zincir	Güçlendirilmiş bağlantı pimi	Zincir aleti
CN-7701 / CN-HG93 gibi 9 vitesli süper dar zincir		TL-CN32 / TL-CN24
CN-HG50 / CN-IG51 gibi 8- / 7- / 6 vitesli dar zincir		TL-CN32 / TL-CN24

Dişli diş sayısındaki bir değişiklik nedeniyle zincirin uzunluğunu ayarlamak gerekirse, kesimi, zincirin güçlendirilmiş bir bağlantı pimi veya bir uç pimi kullanılarak birleştirildiği yerin dışında bir yerde yapın. Zincir, güçlendirilmiş bir bağlantı pimi veya bir uç pimi ile birleştirildiği bir yerde kesilirse hasar görür.
Zincirin gerginliğinin doğru olup olmadığını ve zincirin hasar görmediğini kontrol edin. Gerginlik çok zayıfsa veya zincir hasar görmüşse, zincir değiştirilmelidir. Bu yapılmazsa, zincir kırılabilir ve ciddi yaralanmalara neden olabilir.
Parçaları takmadan önce servis talimatlarını dikkatlice alın ve okuyun. Gevşek, aşınmış veya hasarlı parçalar sürücüde yaralanmaya neden olabilir. Yalnızca orijinal Shimano yedek parçalarını kullanmanızı şiddetle tavsiye ederiz.
Bu Teknik Servis Talimatlarını dikkatlice okuyun ve daha sonra başvurmak üzere güvenli bir yerde saklayın.

Not

Vites değiştirme işlemleri sorunsuz bir şekilde yapılamıyorsa, vites değiştiriciyi temizleyin ve tüm hareketli parçaları yağlayın.
Bağlantılardaki gevşeklik miktarı o kadar fazlaysa ki ayarlama mümkün değilse, vites değiştiriciyi değiştirmelisiniz.
Vites değiştiriciyi periyodik olarak temizlemeli ve tüm hareketli parçaları (mekanizma ve kasnaklar) yağlamalısınız.
Vites değiştirme ayarı yapılamıyorsa, bisikletin arka ucundaki paralellik derecesini kontrol edin. Ayrıca kablonun yağlanıp yağlanmadığını ve dış muhafazanın çok uzun veya çok kısa olup olmadığını kontrol edin.
Bir kasnaktaki gevşeklik sonucu anormal bir gürültü duyarsanız, kasnağı değiştirmelisiniz.
Sorunsuz çalışma için, belirtilen dış muhafazayı ve alt braket kablo kılavuzunu kullanın.
Düzgün kaymalarını sağlamak için kullanmadan önce iç kabloyu ve dış muhafazanın içini yağlayın.
Yüksek kablo direnci nedeniyle SIS vites değiştirme işlevini bozma eğilimleri olduğundan, dahili kablo yönlendirmesine sahip bir çerçeve kullanılması kesinlikle önerilmez.
Parçalar, normal kullanımdan kaynaklanan doğal aşınma veya bozulmaya karşı garanti edilmez.
Maksimum performans için Shimano yağlayıcılarını ve bakım ürünlerini şiddetle tavsiye ederiz.
Kurulum, ayarlama, bakım veya çalıştırma yöntemleriyle ilgili herhangi bir sorunuz için lütfen profesyonel bir bisiklet satıcısıyla iletişime geçin.
