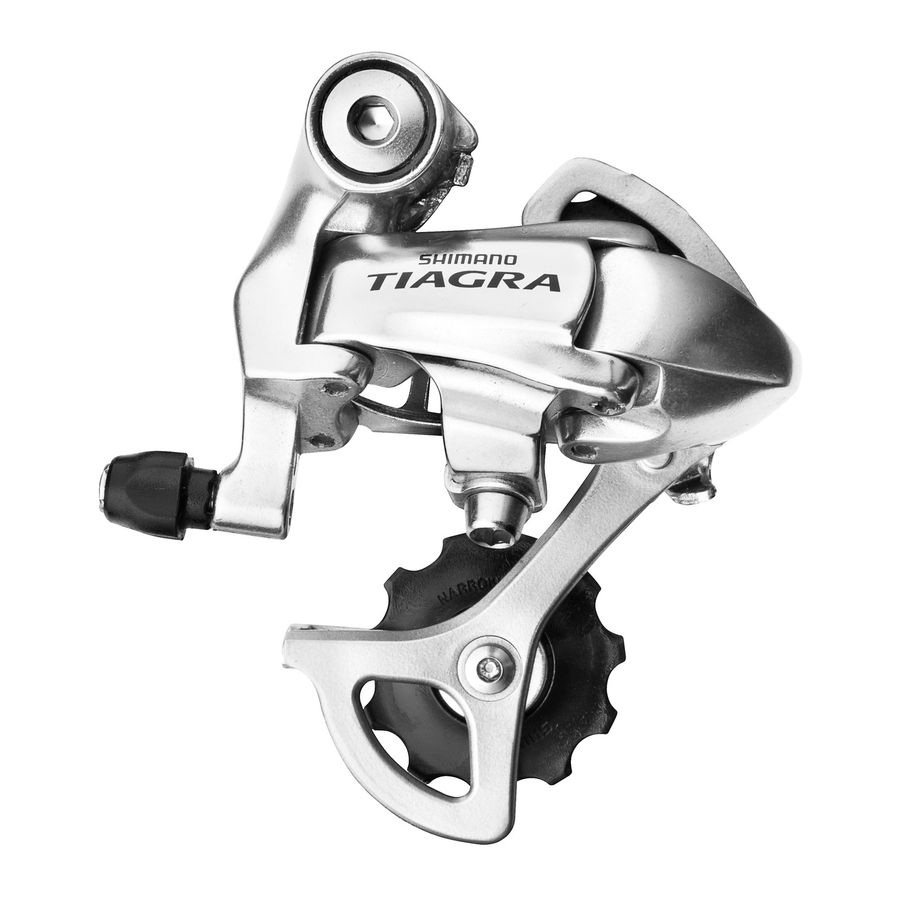

Shimano TIAGRA RD-4500 - Priručnik za stražnji mjenjač

Uvod

Kako biste ostvarili najbolje performanse, preporučujemo korištenje sljedeće kombinacije.

Specifikacije

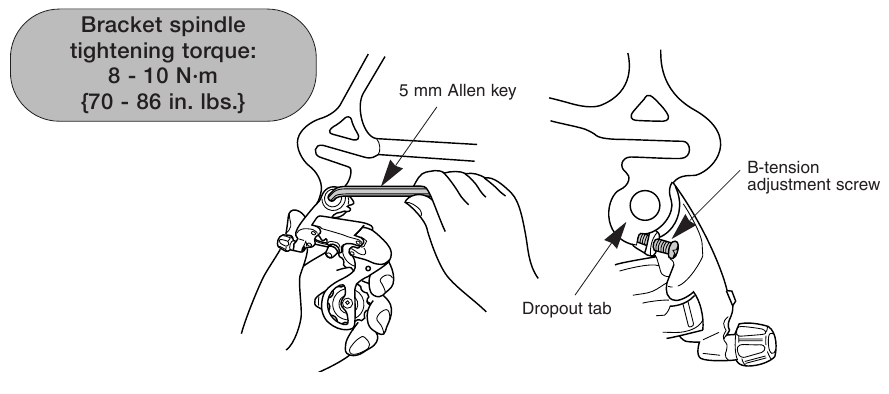

Montaža stražnjeg mjenjača

Prilikom montaže, pazite da ne dođe do deformacije zbog toga što vijak za podešavanje B-tenzije dolazi u kontakt s ušicom okvira.

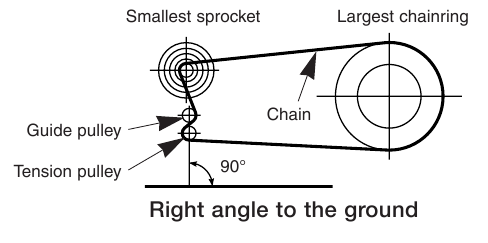

Duljina lanca

Podešavanje hoda i osiguranje sajle

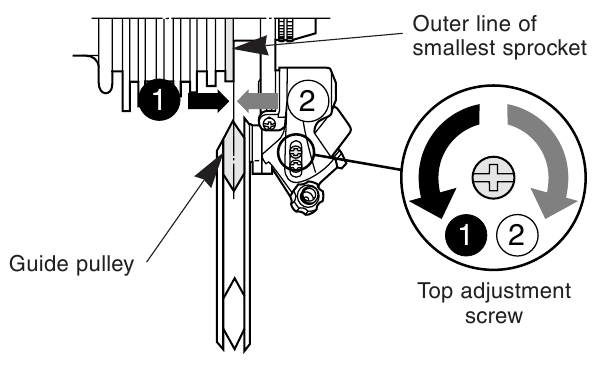

1. Gornje podešavanje
   Okrenite vijak za gornje podešavanje kako biste podesili da vodilica remenice bude ispod vanjske linije najmanjeg lančanika gledano odostraga.

2. Spajanje i osiguranje sajle
   Spojite sajlu na stražnji mjenjač i, nakon što uklonite početni labavost u sajli, ponovno je osigurajte na stražnji mjenjač kao što je prikazano na slici.

   Moment pritezanja:
   5 - 7 N·m {44 - 60 in. lbs.}

   Napomena:

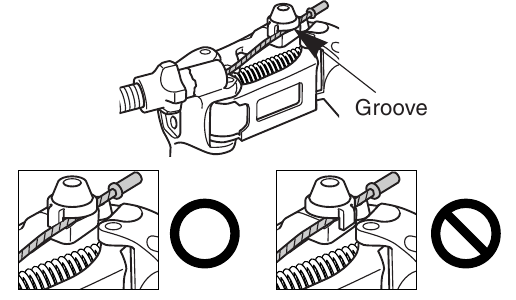

   Pazite da je sajla sigurno u utoru.

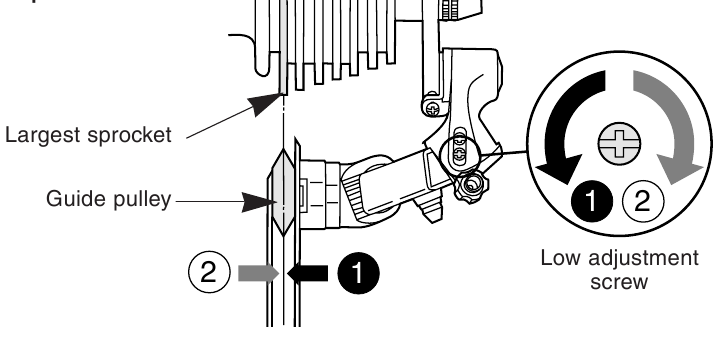

3. Donje podešavanje
   Okrenite vijak za donje podešavanje tako da se vodilica remenice pomakne u položaj izravno u liniji s najvećim lančanikom.

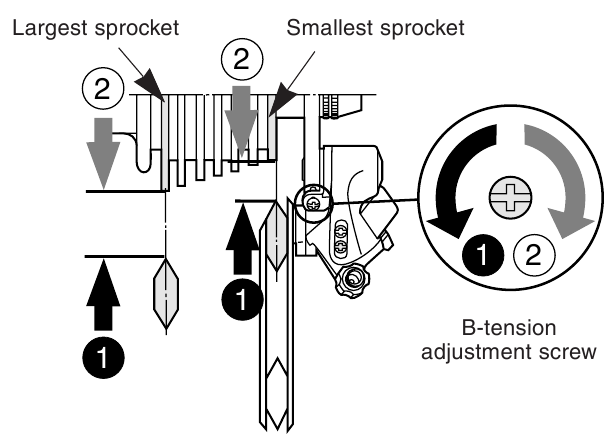

4. Kako koristiti vijak za podešavanje B-tenzije
   Postavite lanac na najmanji lančanik i najveći lančanik, i okrenite ručicu pogona unatrag. Zatim okrenite vijak za podešavanje B-tenzije kako biste podesili vodilicu remenice što je moguće bliže lančaniku, ali ne toliko blizu da ga dodiruje. Zatim postavite lanac na najmanji lančanik i ponovite gore navedeno kako biste bili sigurni da remenica ne dodiruje lančanik.

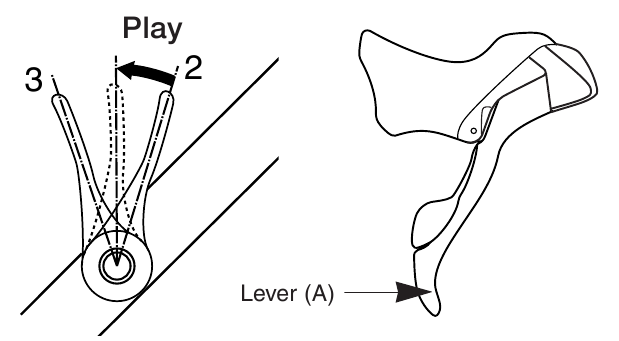

5. SIS podešavanje
   Aktivirajte ručicu mjenjača nekoliko puta kako biste pomaknuli lanac na 2. lančanik. Zatim, dok pritišćete ručicu taman toliko da uklonite slobodni hod u ručici, okrenite ručicu pogona. ručicu pogona.

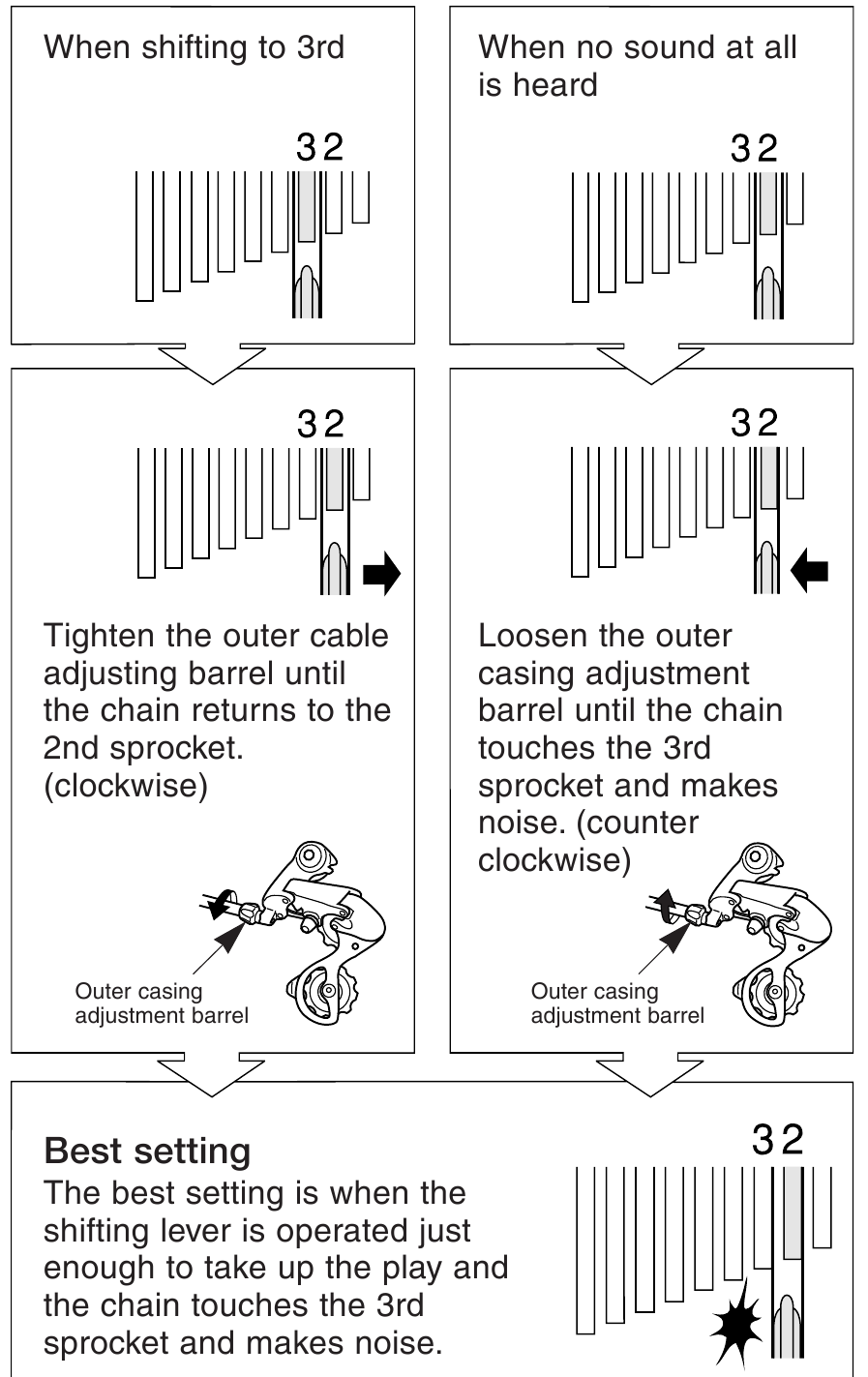

* Vratite ručicu u prvobitni položaj (položaj u kojem je ručica na postavci 2. lančanika i otpuštena) i zatim okrenite ručicu pogona u smjeru kazaljke na satu. Ako lanac dodiruje 3. lančanik i stvara buku, okrenite cilindar za podešavanje vanjskog kućišta u smjeru kazaljke na satu lagano kako biste ga zategnuli dok buka ne prestane i lanac ne radi glatko.

Aktivirajte ručicu za promjenu brzina i provjerite da se ne pojavljuje buka u bilo kojem od položaja brzina.

Za najbolje SIS performanse, povremeno podmazujte sve dijelove za prijenos snage.

Opće sigurnosne informacije

• Koristite neutralni deterdžent za čišćenje lanca. Nemojte koristiti alkalne ili kisele deterdžente kao što su sredstva za čišćenje hrđe jer to može dovesti do oštećenja i/ili kvara lanca.

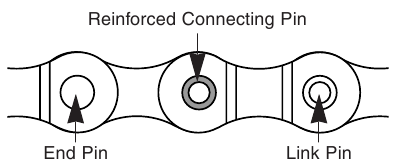

• Koristite ojačani spojni pin samo za spajanje uskog tipa lanca.
• Postoje dvije različite vrste ojačanih spojnih pinova. Obavezno provjerite tablicu u nastavku prije odabira koji pin koristiti. Ako se koriste spojni pinovi koji nisu ojačani spojni pinovi, ili ako se koristi ojačani spojni pin ili alat koji nije prikladan za vrstu lanca, možda se neće dobiti dovoljna sila spajanja, što bi moglo uzrokovati pucanje ili otpadanje lanca.

Lanac	Ojačani spojni pin	Alat za lanac
9-brzinski super uski lanac kao što je CN-7701 / CN-HG93		TL-CN32 / TL-CN24
8- / 7- / 6-brzinski uski lanac kao što je CN-HG50 / CN-IG51		TL-CN32 / TL-CN24

• Ako je potrebno podesiti duljinu lanca zbog promjene u broju zuba lančanika, napravite rez na nekom drugom mjestu osim na mjestu gdje je lanac spojen pomoću ojačanog spojnog pina ili završnog pina. Lanac će biti oštećen ako se reže na mjestu gdje je spojen s ojačanim spojnim pinom ili završnim pinom.

• Provjerite je li napetost lanca ispravna i da lanac nije oštećen. Ako je napetost preslaba ili je lanac oštećen, lanac treba zamijeniti. Ako se to ne učini, lanac se može slomiti i uzrokovati ozbiljne ozljede.
• Nabavite i pažljivo pročitajte upute za servis prije instaliranja dijelova. Labavi, istrošeni ili oštećeni dijelovi mogu uzrokovati ozljede vozača. Preporučujemo samo korištenje originalnih Shimano zamjenskih dijelova.
• Pažljivo pročitajte ove Tehničke upute za servis i čuvajte ih na sigurnom mjestu za kasniju upotrebu.

Napomena

• Ako se operacije prebacivanja brzina ne mogu izvoditi glatko, očistite mjenjač i podmažite sve pokretne dijelove.
• Ako je količina labavosti u karikama toliko velika da podešavanje nije moguće, trebali biste zamijeniti mjenjač.
• Povremeno biste trebali očistiti mjenjač i podmazati sve pokretne dijelove (mehanizam i remenice).
• Ako se ne može izvršiti podešavanje prebacivanja brzina, provjerite stupanj paralelnosti na stražnjem kraju bicikla. Također provjerite je li sajla podmazana i je li vanjsko kućište predugo ili prekratko.
• Ako čujete neuobičajenu buku kao rezultat labavosti u remenici, trebali biste zamijeniti remenicu.
• Za glatki rad, koristite specificirano vanjsko kućište i vodilicu sajle donjeg nosača.
• Podmažite unutarnju sajlu i unutrašnjost vanjskog kućišta prije uporabe kako biste osigurali da klize pravilno.
• Okvir s unutarnjim usmjeravanjem sajle se strogo ne preporučuje jer ima tendenciju narušavanja SIS funkcije prebacivanja zbog visokog otpora sajle.
• Dijelovi nemaju jamstvo protiv prirodnog trošenja ili propadanja uslijed normalne uporabe.
• Za maksimalne performanse preporučujemo Shimano maziva i proizvode za održavanje.
• Za sva pitanja u vezi s metodama ugradnje, podešavanja, održavanja ili rada, obratite se profesionalnom prodavaču bicikala.

SHIMANO AMERICAN CORPORATION
One Holland, Irvine, California 92618, U.S.A. Telefon: +1-949-951-5003

SHIMANO EUROPE B.V.
Industrieweg 24, 8071 CT Nunspeet, The Netherlands Telefon: +31-341-272222

SHIMANO INC.
3-77 Oimatsu-cho Sakai-ku, Sakai, Osaka 590-8577, Japan

Napomena:
specifikacije su podložne promjenama radi poboljšanja bez prethodne najave. (Engleski)

© Ožujak 2006. od strane Shimano Inc.
