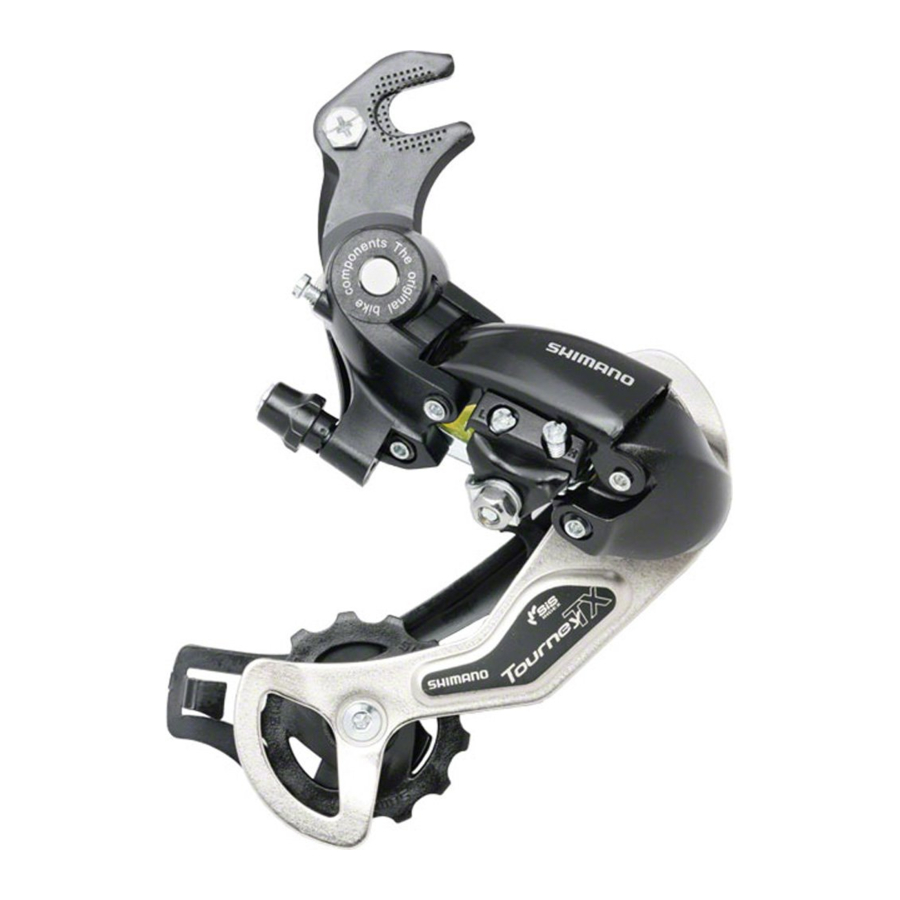

Shimano RD-TX35, RD-TX55, RD-TX75 - Tehnički priručnik za stražnji mjenjač

Instalacija stražnjeg mjenjača

Duljina lanca

Dodajte 2 karike (s lancem na najvećem lančaniku i najvećem prednjem lančaniku)

Osiguranje sajle i podešavanje hoda

Postavite vanjsko kućište tako da ne dodiruje košaru i blatobran, inače može uzrokovati problem s performansama mjenjača.

Postavite vanjsko kućište (RD-TX75/RD-TX55) tako da njegova duljina bude sljedeća.

• Ako usmjeravate kućište prema gore:
  (Lanac bi trebao biti na najvećem prednjem lančaniku i na najvećem lančaniku.)
  Dodajte 10 mm na duljinu vanjskog kućišta od kraja koji je umetnut u držač vanjskog kućišta do kraja koji je umetnut u spojnicu.


• Ako usmjeravate kućište prema dolje:
  (Lanac bi trebao biti na najvećem prednjem lančaniku i na najvećem lančaniku.)
  Postavite duljinu vanjskog kućišta tako da opisuje glatki luk i tako da se spojnica zaustavi u položaju gdje postoji mali razmak između spojnice i graničnika spojnice.

  Spojite unutarnju sajlu na mjenjač kao što je prikazano na slici.


Ova servisna uputa objašnjava kako koristiti i održavati Shimano dijelove bicikla koji su korišteni na vašem novom biciklu.
Za sva pitanja u vezi s vašim biciklom ili drugim pitanjima koja nisu povezana sa Shimano dijelovima, obratite se mjestu kupnje ili proizvođaču bicikla.

1. Gornje podešavanje
   Okrenite vijak za gornje podešavanje kako biste podesili da vodilica remenice bude ispod vanjske linije najmanjeg lančanika gledano odostraga.

2. Spajanje i osiguranje sajle
   Spojite sajlu na stražnji mjenjač i, nakon što uklonite početni labavost u sajli, ponovno pričvrstite na stražnji mjenjač kao što je prikazano na slici. Osigurajte sajlu povlačenjem kliještima silom od 5 - 10 kg.

3. Donje podešavanje
   Okrenite vijak za donje podešavanje tako da se vodilica remenice pomakne u položaj izravno ispod najvećeg lančanika.

4. Kako koristiti vijak za podešavanje B-napetosti
   Postavite lanac na najmanji prednji lančanik Najveći lančanik Najmanji lančanik i najveći lančanik, i okrenite ručicu pogona unatrag. Zatim okrenite vijak za podešavanje B-napetosti kako biste podesili vodilicu remenice što bliže lančaniku, ali ne toliko blizu da ga dodiruje. Zatim postavite lanac na najmanji lančanik i ponovite gore navedeno kako biste bili sigurni da remenica ne dodiruje lančanik.


SIS Podešavanje

Nekoliko puta aktivirajte ručicu mjenjača kako biste pomaknuli lanac na 2. lančanik. Zatim, dok pritišćete ručicu taman toliko da uklonite zazor u ručici, okrenite ručicu pogona.

Prilikom prebacivanja na 3.


Zategnite cijev za podešavanje vanjske sajle dok se lanac ne vrati na 2. lančanik. (u smjeru kazaljke na satu)


Najbolja postavka*

Kada se uopće ne čuje zvuk


Otpustite cijev za podešavanje vanjskog kućišta dok lanac ne dodirne 3. lančanik i ne stvori buku. (u smjeru suprotnom od kazaljke na satu)


*Najbolja postavka

Najbolja postavka je kada se ručica mjenjača aktivira taman toliko da se ukloni zazor i lanac dodirne 3. lančanik i stvara buku.
* Vratite ručicu u prvobitni položaj (položaj u kojem je ručica na postavci 2. lančanika i otpuštena je), a zatim okrenite ručicu pogona u smjeru kazaljke na satu. Ako lanac dodiruje 3. lančanik i stvara buku, okrenite cijev za podešavanje vanjskog kućišta u smjeru kazaljke na satu kako biste je lagano zategnuli dok se buka ne zaustavi i lanac ne radi glatko.
Za najbolje SIS performanse, povremeno podmazujte sve dijelove prijenosa snage.

Dijelovi

1. Isti dijelovi.
2. Dijelovi su upotrebljivi, ali se razlikuju po materijalu, izgledu, završnoj obradi, veličini itd.
   Odsutnost oznake ukazuje na nezamjenjivost.

© Shimano Inc. A
Specifikacije su podložne promjenama bez prethodne najave.
