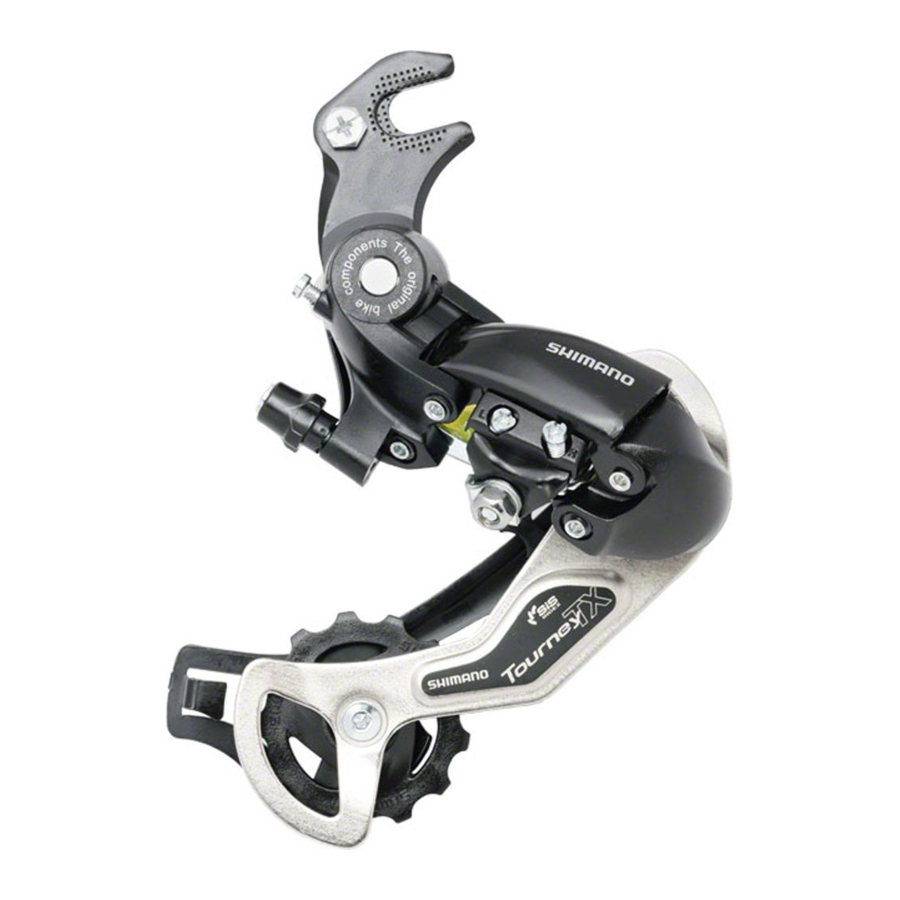

Shimano RD-TX35, RD-TX55, RD-TX75 - Manual de service tehnic pentru schimbătorul spate

Instalarea schimbătorului spate

Lungimea lanțului

Adăugați 2 zale (cu lanțul pe cea mai mare roată dințată și pe cel mai mare angrenaj)

Fixarea cablului și ajustarea cursei

Așezați carcasa exterioară astfel încât să nu atingă coșul și apărătoarea de noroi, altfel poate cauza o problemă cu performanța schimbătorului.

Setați carcasa exterioară (RD-TX75/RD-TX55) astfel încât lungimea sa să fie următoarea.

• Dacă direcționați carcasa în sus:
  (Lanțul ar trebui să fie pe cel mai mare angrenaj și pe cea mai mare roată dințată.)
  Adăugați 10 mm la lungimea carcasei exterioare de la capătul care este introdus în suportul carcasei exterioare până la capătul care este introdus în legătură (link).


• Dacă direcționați carcasa în jos:
  (Lanțul ar trebui să fie pe cel mai mare angrenaj și pe cea mai mare roată dințată.)
  Setați lungimea carcasei exterioare astfel încât să descrie un arc neted și astfel încât legătura (link) să se oprească într-o poziție în care există un mic spațiu între legătură (link) și opritorul legăturii (link).

  Conectați cablul interior la schimbător așa cum se arată în ilustrație.


Această instrucțiune de service explică modul de utilizare și întreținere a pieselor de bicicletă Shimano care au fost utilizate pe noua dvs. bicicletă.
Pentru orice întrebări referitoare la bicicleta dvs. sau alte aspecte care nu sunt legate de piesele Shimano, vă rugăm să contactați locul de achiziție sau producătorul bicicletei.

1. Ajustare superioară
   Rotiți șurubul de ajustare superioară pentru a regla astfel încât scripetele de ghidare să fie sub linia exterioară a celei mai mici roți dințate atunci când priviți din spate.

2. Conectarea și fixarea cablului
   Conectați cablul la schimbătorul spate și, după ce ați preluat slăbirea inițială a cablului, reatașați-l la schimbătorul spate așa cum se arată în ilustrație. Fixați cablul trăgându-l cu cleștele cu o forță de 5 - 10 kg.

3. Ajustare inferioară
   Rotiți șurubul de ajustare inferioară astfel încât scripetele de ghidare să se deplaseze într-o poziție direct sub cea mai mare roată dințată.

4. Cum se utilizează șurubul de ajustare a tensiunii B
   Montați lanțul pe cel mai mic angrenaj Cea mai mare roată dințată Cea mai mică roată dințată și cea mai mare roată dințată și rotiți brațul manivelei înapoi. Apoi rotiți șurubul de ajustare a tensiunii B pentru a regla scripetele de ghidare cât mai aproape de roata dințată, dar nu atât de aproape încât să o atingă. Apoi, setați lanțul pe cea mai mică roată dințată și repetați cele de mai sus pentru a vă asigura că scripetele nu atinge roata dințată.


Ajustare SIS

Acționați maneta de schimbare de mai multe ori pentru a muta lanțul pe a 2-a roată dințată. Apoi, în timp ce apăsați maneta doar suficient pentru a prelua jocul din manetă, rotiți brațul manivelei.

Când schimbați în a 3-a


Strângeți cilindrul de ajustare a cablului exterior până când lanțul revine la a 2-a roată dințată. (în sensul acelor de ceasornic)


Cea mai bună setare*

Când nu se aude niciun sunet


Slăbiți cilindrul de ajustare a carcasei exterioare până când lanțul atinge a 3-a roată dințată și face zgomot. (în sens invers acelor de ceasornic)


*Cea mai bună setare

Cea mai bună setare este atunci când maneta de schimbare este acționată doar suficient pentru a prelua jocul și lanțul atinge a 3-a roată dințată și face zgomot.
* Returnați maneta în poziția sa inițială (poziția în care maneta este la a 2-a setare a roții dințate și a fost eliberată) și apoi rotiți brațul manivelei în sensul acelor de ceasornic. Dacă lanțul atinge a 3-a roată dințată și face zgomot, rotiți ușor cilindrul de ajustare a carcasei exterioare în sensul acelor de ceasornic pentru a-l strânge până când zgomotul se oprește și lanțul funcționează fără probleme.
Pentru cea mai bună performanță SIS, lubrifiați periodic toate piesele de transmisie a puterii.

Piese

1. Aceleași piese.
2. Piesele sunt utilizabile, dar diferă în ceea ce privește materialele, aspectul, finisajul, dimensiunea etc.
   Absența marcajului indică non-interschimbabilitatea.
