Shimano RD-TX35, RD-TX55, RD-TX75 - Hátsó váltó Műszaki Szerviz Kézikönyv

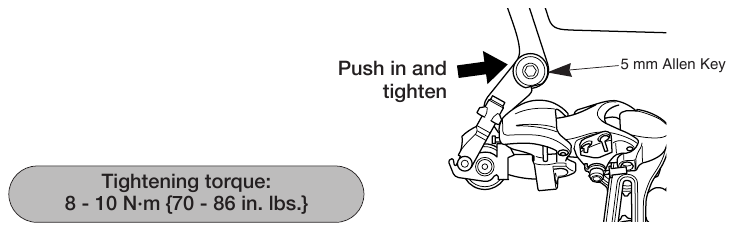

A hátsó váltó felszerelése

Lánchossz

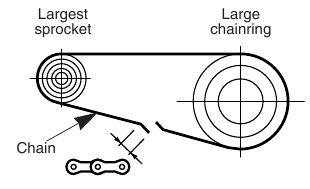

Adj hozzá 2 szemet (a lánc a legnagyobb lánckeréken és a legnagyobb lánctányéron legyen)

Kábel rögzítése és lökethossz beállítása

Helyezze el a külső burkolatot úgy, hogy ne érjen a kosárhoz és a sárvédőhöz, különben probléma lehet a váltó teljesítményével.

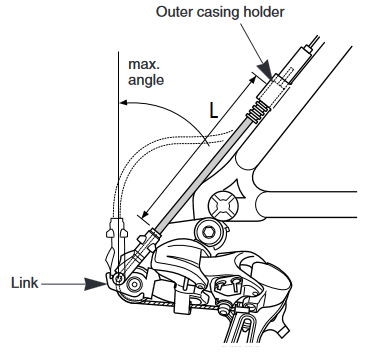

Állítsa be a külső burkolatot (RD-TX75/RD-TX55) úgy, hogy a hossza a következő legyen.

• Ha a burkolatot felfelé vezeti:
  (A láncnak a legnagyobb lánctányéron és a legnagyobb lánckeréken kell lennie.)
  Adjon hozzá 10 mm-t a külső burkolat hosszához attól a végétől, amelyik a külső burkolat tartójába van helyezve, addig a végéig, amelyik a láncszembe van helyezve.


• Ha a burkolatot lefelé vezeti:
  (A láncnak a legnagyobb lánctányéron és a legnagyobb lánckeréken kell lennie.)

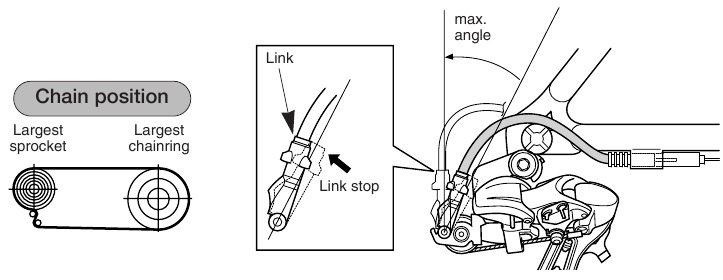

  Állítsa be a külső burkolat hosszát úgy, hogy sima ívet írjon le, és a láncszem olyan helyzetben álljon meg, ahol kis rés van a láncszem és a láncmegálló között.

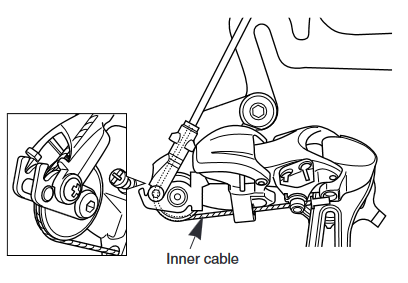

  Csatlakoztassa a belső kábelt a váltóhoz az ábrán látható módon.


Ez a szervizutasítás elmagyarázza, hogyan kell használni és karbantartani az új kerékpárodon használt Shimano kerékpár alkatrészeket.
A kerékpárral vagy más, a Shimano alkatrészekkel nem kapcsolatos kérdésekkel forduljon a vásárlás helyéhez vagy a kerékpár gyártójához.

1. Felső beállítás

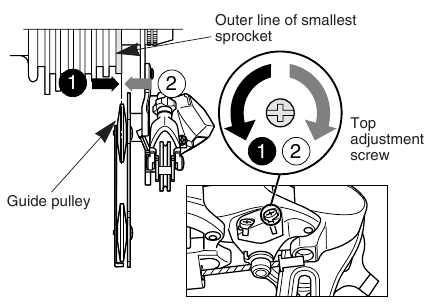

   Forgassa el a felső beállító csavart úgy, hogy a vezetőgörgő a legkisebb lánckerék külső vonala alatt legyen, hátulról nézve.

2. A kábel csatlakoztatása és rögzítése

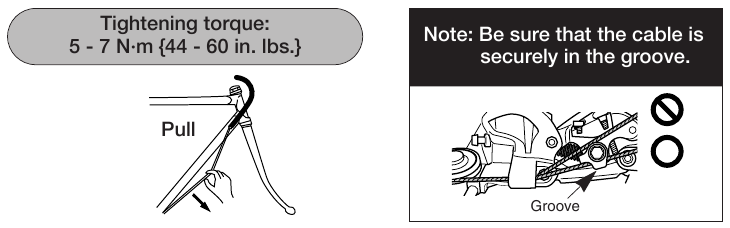

   Csatlakoztassa a kábelt a hátsó váltóhoz, és miután megszüntette a kábel kezdeti lazaságát, rögzítse újra a hátsó váltóhoz az ábrán látható módon. Rögzítse a kábelt úgy, hogy fogóval 5-10 kg erővel meghúzza.

3. Alsó beállítás

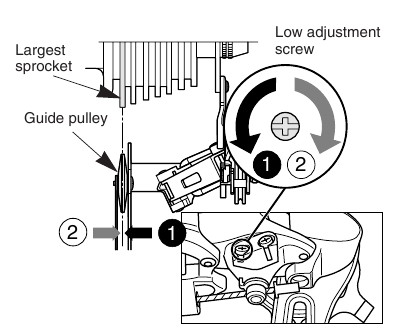

   Forgassa el az alsó beállító csavart úgy, hogy a vezetőgörgő közvetlenül a legnagyobb lánckerék alá kerüljön.

4. A B-feszesség állító csavar használata

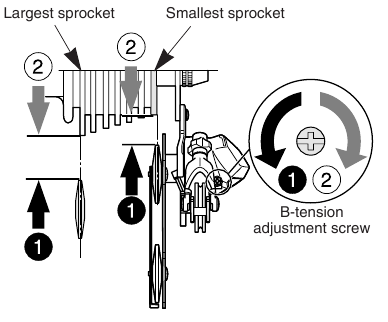

   Szerelje fel a láncot a legkisebb lánctányérra, a legnagyobb lánckerékre és a legkisebb lánckerékre, majd a legnagyobb lánckerékre, és forgassa hátrafelé a hajtókart. Ezután forgassa el a B-feszesség állító csavart, hogy a vezetőgörgőt a lehető legközelebb állítsa a lánckerékhez, de ne olyan közel, hogy az hozzáérjen. Ezután állítsa a láncot a legkisebb lánckerékre, és ismételje meg a fentieket, hogy megbizonyosodjon arról, hogy a görgő nem ér hozzá a lánckerékhez.


SIS beállítás

Működtesse a váltókart néhányszor, hogy a lánc a 2. lánckerékre kerüljön. Ezután, miközben éppen csak annyira nyomja meg a kart, hogy megszüntesse a kar holtjátékát, forgassa el a hajtókart.

Amikor a 3.-ra vált

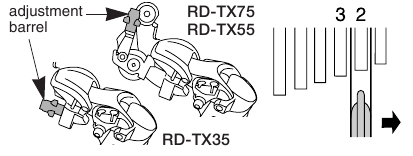

Húzza meg a külső kábel állítócsavarját, amíg a lánc vissza nem tér a 2. lánckerékre. (óramutató járásával megegyező irányban)


Legjobb beállítás*

Ha egyáltalán nem hallatszik hang

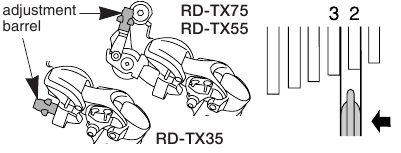

Lazítsa meg a külső burkolat állítócsavarját, amíg a lánc hozzá nem ér a 3. lánckerékhez és zajt nem ad. (óramutató járásával ellentétes irányban)


*Legjobb beállítás

A legjobb beállítás az, amikor a váltókart éppen csak annyira működtetik, hogy megszüntessék a holtjátékot, és a lánc hozzáér a 3. lánckerékhez és zajt ad.
* Állítsa vissza a kart az eredeti helyzetébe (arra a helyzetre, ahol a kar a 2. lánckerék beállításánál van, és elengedték), majd forgassa el a hajtókart az óramutató járásával megegyező irányban. Ha a lánc hozzáér a 3. lánckerékhez és zajt ad, forgassa el a külső burkolat állítócsavarját enyhén az óramutató járásával megegyező irányban, hogy meghúzza, amíg a zaj el nem hallgat, és a lánc simán nem fut.
A legjobb SIS teljesítmény érdekében rendszeresen kenje meg az összes erőátviteli alkatrészt.

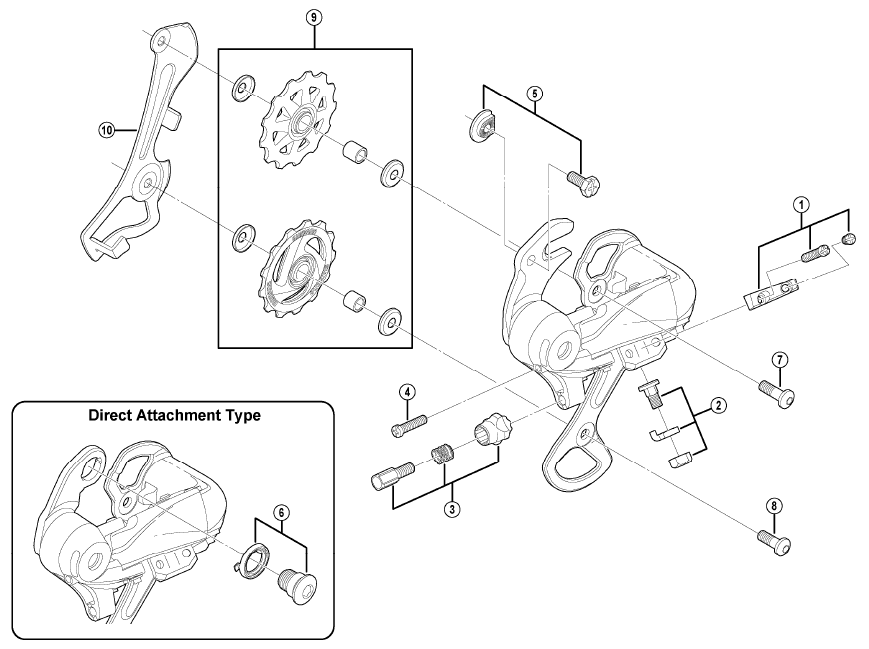

Alkatrészek

1. Azonos alkatrészek.
2. Az alkatrészek használhatók, de eltérnek az anyagukban, megjelenésükben, felületükben, méretükben stb.
   A jelölés hiánya nem felcserélhetőséget jelez.

© Shimano Inc. A
A műszaki adatok előzetes értesítés nélkül változhatnak.
One Holland, Irvine, California 92618, U.S.A. Phone: +1-949-951-5003 Industrieweg 24, 8071 CT Nunspeet, The Netherlands Phone: +31-341-272222
További nyelveken elérhető szervizutasítások: http://techdocs.shimano.com
Kérjük, vegye figyelembe: a műszaki adatok előzetes értesítés nélkül változhatnak a fejlesztések érdekében. (angol) © Mar. 2010 by Shimano Inc. XBC IZM Printed in Singapore.
