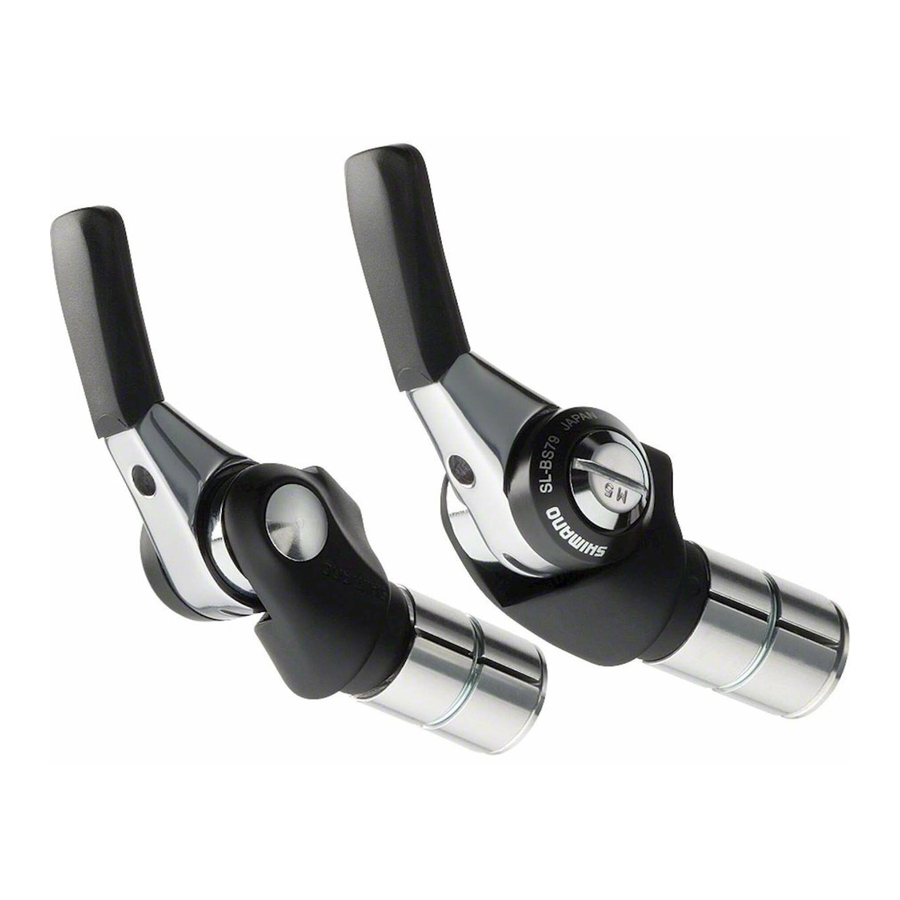

Shimano SL-BS79 - Kormányvégi váltókar műszaki szervizelési útmutató

Általános biztonsági információk

• A súlyos sérülések elkerülése érdekében:
  • A szerelés előtt figyelmesen olvassa el a szervizelési útmutatót. A laza, kopott vagy sérült alkatrészek a kerékpár felborulását okozhatják, ami súlyos sérülésekhez vezethet. Nyomatékosan javasoljuk, hogy csak eredeti Shimano alkatrészeket használjon.
  • Figyelmesen olvassa el ezeket a műszaki szervizelési útmutatókat, és őrizze meg őket biztonságos helyen, hogy később is kéznél legyenek.

Megjegyzés

• A zökkenőmentes működés érdekében használja a megadott külső burkolatot és a középcsapágy kábelvezetőt.
• Mivel a belső kábelvezetéssel rendelkező váz nagy kábelellenállása rontaná az SIS funkciót, ezért ez a váz típus nem használható.
• A belső kábel és a külső burkolat csúszófelületeit használat előtt meg kell kenni.
• A váltókar 19,0–22,0 mm átmérőjű kormányokra szerelhető fel.
• A sebességváltással kapcsolatos karok működtetése csak akkor történjen, ha az első lánckerék forog.
• Az alkatrészekre nem vállalunk garanciát a természetes kopás vagy a normál használatból eredő károsodás ellen.
• A kezelési vagy karbantartási módszerekkel kapcsolatos kérdésekkel forduljon a vásárlás helyéhez.

A legjobb teljesítmény elérése érdekében javasoljuk a következő kombináció használatát.

A kar felszerelése

Amikor az alkatrészeket karbon vázra/kormányfelületre szereli, ellenőrizze a karbon váz/alkatrészek gyártójánál a meghúzási nyomatékra vonatkozó ajánlásaikat, hogy elkerülje a túlzott meghúzást, amely károsíthatja a karbon anyagot, és/vagy az alul meghúzást, amely az alkatrészek rögzítési szilárdságának hiányát okozhatja.

Az ábra a váltókar cseppkormányra szerelésének magyarázatát mutatja be. Az első kart ugyanúgy szerelje fel.

1. Rögzítse a testegységet a kormányhoz, majd egy 5 mm-es imbuszkulccsal forgassa el a teströgzítő csavart az óramutató járásával ellentétes irányba a meghúzáshoz.

2. Szerelje fel a kar agyat a testegységre.

3. Szerelje fel a kart a testegységre.

4. Szerelje fel a külső burkolat ütközőjét a forrasztott agyra.

5. Ha a külső burkolat a kormány mentén van elhelyezve, fedje le a külső burkolatot a külső burkolat vezetőjével, majd ragasztószalaggal vagy hasonló anyaggal ideiglenesen rögzítse a kormányhoz.

6. Tekercselje be a kormányt kormány szalaggal.
