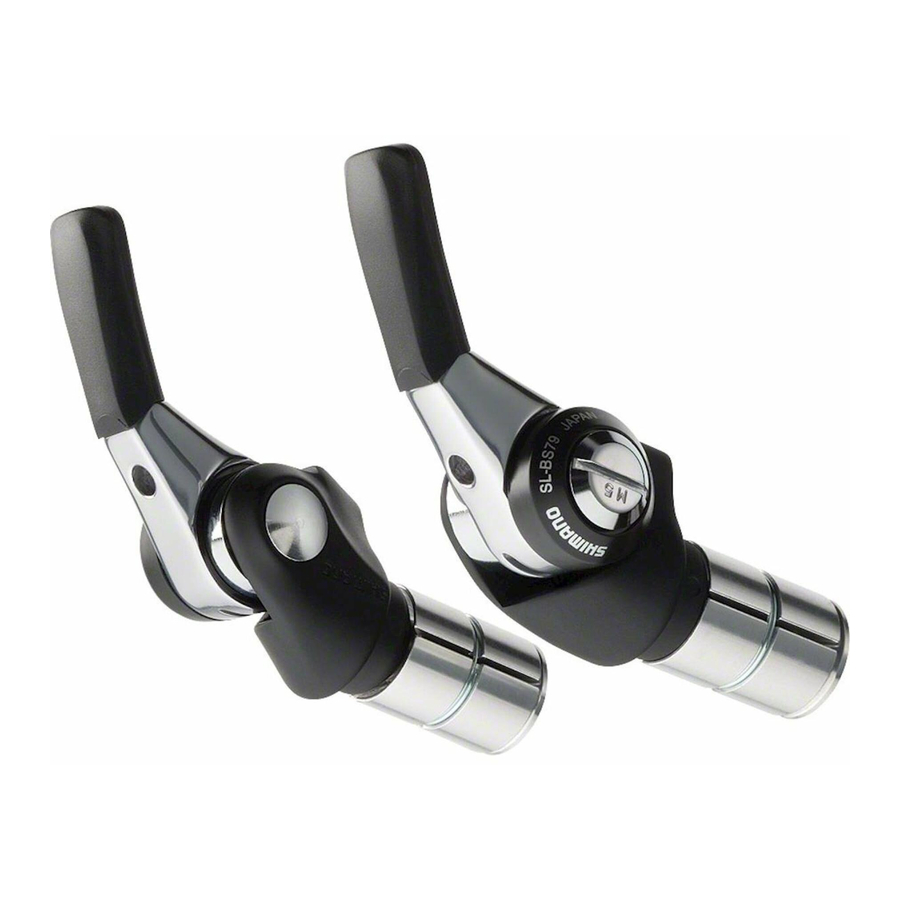

Shimano SL-BS79 - Manuale di servizio tecnico per la leva del cambio da terminale manubrio

Informazioni generali sulla sicurezza

• Per evitare lesioni gravi:
  • Ottenere e leggere attentamente le istruzioni di servizio prima di installare i componenti. Parti allentate, usurate o danneggiate possono causare la caduta della bicicletta e di conseguenza gravi lesioni. Si raccomanda vivamente di utilizzare solo ricambi originali Shimano.
  • Leggere attentamente queste Istruzioni di Servizio Tecnico e conservarle in un luogo sicuro per future consultazioni.

Nota

• Per un funzionamento fluido, utilizzare la guaina esterna e la guida cavo del movimento centrale specificate.
• Poiché l'elevata resistenza del cavo in un telaio con passaggio cavi interno comprometterebbe la funzione SIS, questo tipo di telaio non dovrebbe essere utilizzato.
• Le superfici scorrevoli del cavo interno e della guaina esterna dovrebbero essere ingrassate prima dell'uso.
• La leva del cambio può essere installata su manubri con diametri di 19,0 – 22,0 mm.
• L'azionamento delle leve relative al cambio di marcia dovrebbe essere effettuato solo quando la corona anteriore è in movimento.
• Le parti non sono garantite contro l'usura naturale o il deterioramento derivante dall'uso normale.
• Per qualsiasi domanda relativa ai metodi di manipolazione o manutenzione, si prega di contattare il luogo di acquisto.

Per ottenere le migliori prestazioni, si raccomanda l'utilizzo della seguente combinazione.

Installazione della leva

Quando si installano i componenti su superfici di telaio/manubrio in carbonio, verificare con il produttore del telaio/delle parti in carbonio le raccomandazioni sulla coppia di serraggio, al fine di prevenire un serraggio eccessivo che può causare danni al materiale in carbonio e/o un serraggio insufficiente che può causare una scarsa forza di fissaggio per i componenti.

L'illustrazione mostra una spiegazione del caso in cui la leva del cambio è installata su manubri da corsa. Installare la leva anteriore allo stesso modo.

1. Fissare l'unità corpo al manubrio, quindi utilizzare una chiave a brugola da 5 mm per serrare il bullone di fissaggio del corpo in senso antiorario.

2. Installare il perno della leva sull'unità corpo.

3. Installare la leva sull'unità corpo.

4. Installare il fermaguaina esterna sul perno saldato.

5. Con la guaina esterna posizionata lungo il manubrio, coprire la guaina esterna con la guida guaina esterna, quindi utilizzare del nastro adesivo o materiale simile per fissarla provvisoriamente al manubrio.

6. Avvolgere il manubrio con il nastro manubrio.
