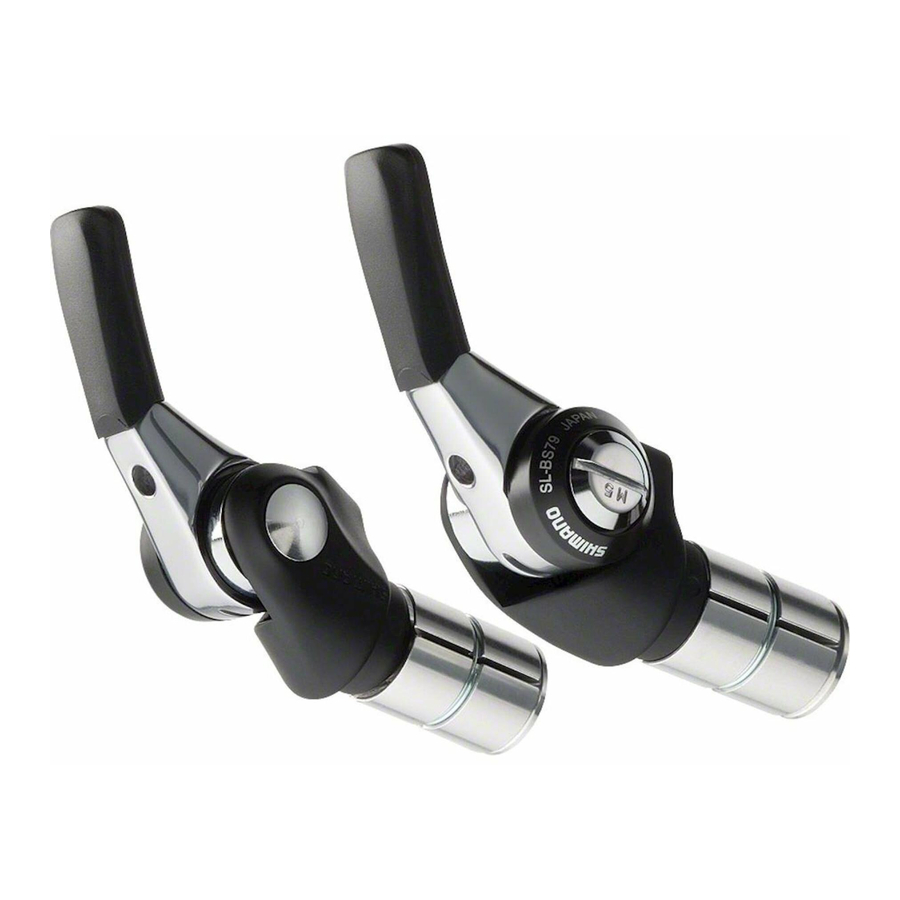

Shimano SL-BS79 - Technický servisný manuál pre radiacu páku na konci riadidiel

Všeobecné bezpečnostné informácie

• Aby ste predišli vážnym zraneniam:
  • Pred inštaláciou dielov si pozorne prečítajte servisné pokyny. Uvoľnené, opotrebované alebo poškodené diely môžu spôsobiť pád bicykla a následné vážne zranenie. Dôrazne odporúčame používať iba originálne náhradné diely Shimano.
  • Pozorne si prečítajte tieto Technické servisné pokyny a uschovajte ich na bezpečnom mieste pre budúce použitie.

Poznámka

• Pre hladký chod používajte špecifikovaný vonkajší obal a vodidlo lanka stredového zloženia.
• Pretože vysoký odpor lanka rámu s vnútorným vedením lanka by narušil funkciu SIS, tento typ rámu by sa nemal používať.
• Klzné plochy vnútorného lanka a vonkajšieho obalu by mali byť pred použitím namazané.
• Radiaca páka môže byť inštalovaná na riadidlá s priemermi 19,0 – 22,0 mm.
• Ovládanie páčok súvisiacich s radením prevodov by sa malo vykonávať iba vtedy, keď sa otáča predný prevodník.
• Na diely sa nevzťahuje záruka na prirodzené opotrebenie alebo znehodnotenie v dôsledku bežného používania.
• V prípade akýchkoľvek otázok týkajúcich sa metód manipulácie alebo údržby kontaktujte miesto zakúpenia.

Pre dosiahnutie najlepšieho výkonu odporúčame použiť nasledujúcu kombináciu.

Inštalácia páky

Pri inštalácii komponentov na karbónový rám/povrch riadidiel sa overte u výrobcu karbónového rámu/dielov ich odporúčanie týkajúce sa uťahovacieho momentu, aby ste predišli nadmernému utiahnutiu, ktoré môže spôsobiť poškodenie karbónového materiálu, a/alebo nedostatočnému utiahnutiu, ktoré môže spôsobiť nedostatočnú pevnosť upevnenia komponentov.

Obrázok znázorňuje vysvetlenie prípadu, keď je radiaca páka inštalovaná na zahnuté riadidlá. Prednú páku nainštalujte rovnakým spôsobom.

1. Pripevnite telo jednotky k riadidlám a potom pomocou 5 mm imbusového kľúča otočte upevňovaciu skrutku tela proti smeru hodinových ručičiek, aby ste ju utiahli.

2. Nainštalujte objímku páky na telo jednotky.

3. Nainštalujte páku na telo jednotky.

4. Nainštalujte zarážku vonkajšieho obalu na navarenú objímku.

5. S vonkajším obalom umiestneným pozdĺž riadidiel zakryte vonkajší obal vodidlom vonkajšieho obalu a potom ho pomocou pásky alebo podobného materiálu predbežne pripevnite k riadidlám.

6. Omotajte riadidlá páskou na riadidlá.
