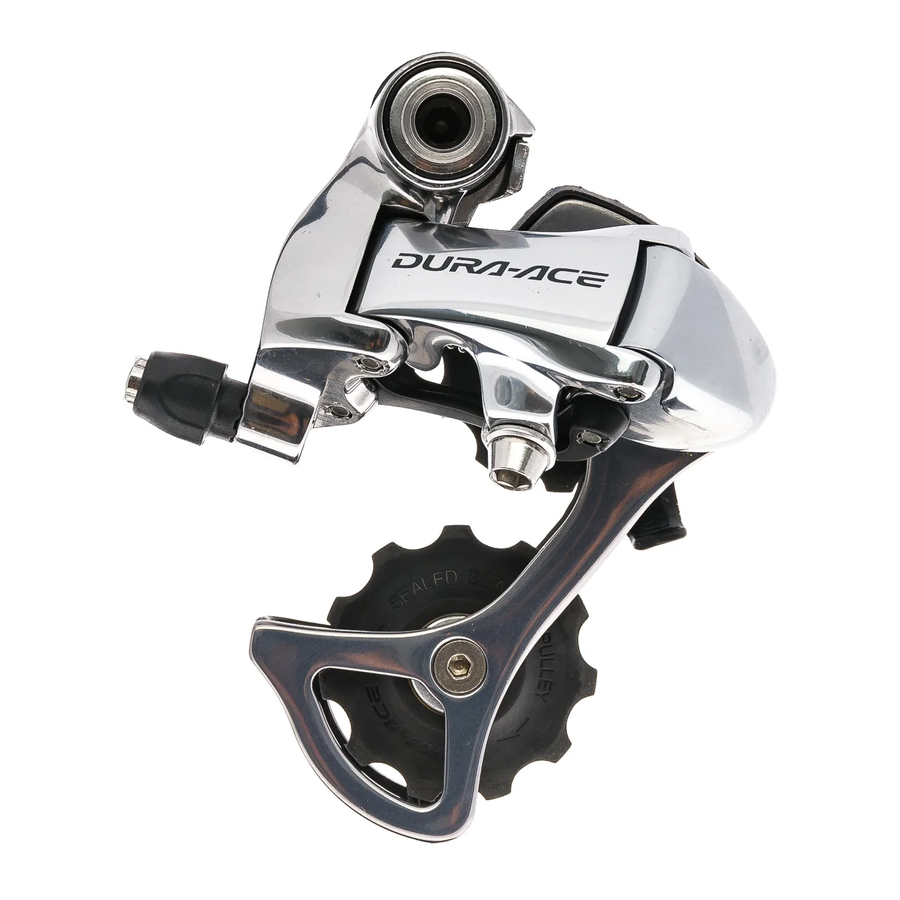

Shimano RD-7800 - Manuál pre zadnú prehadzovačku

Všeobecné bezpečnostné informácie

• Na čistenie reťaze používajte neutrálny čistiaci prostriedok. Nepoužívajte čistiace prostriedky na báze alkálií alebo kyselín, ako sú čističe hrdze, pretože to môže viesť k poškodeniu a/alebo zlyhaniu reťaze.
• Spevnený spojovací kolík používajte iba na spájanie úzkeho typu reťaze.
• Ak sa použijú iné spojovacie kolíky ako spevnené spojovacie kolíky, alebo ak sa použije spevnený spojovací kolík alebo nástroj, ktorý nie je vhodný pre daný typ reťaze, nemusí sa dosiahnuť dostatočná spojovacia sila, čo by mohlo spôsobiť pretrhnutie alebo spadnutie reťaze.

Reťaz	Spevnený spojovací kolík	Nástroj na reťaz
10-rýchlostná super úzka reťaz, ako napríklad CN-7801 / 6600		TL-CN32 / TL-CN23

• Ak je potrebné upraviť dĺžku reťaze z dôvodu zmeny počtu zubov ozubeného kolesa, urobte rez na inom mieste, ako na mieste, kde bola reťaz spojená pomocou spevneného spojovacieho kolíka. Reťaz sa poškodí, ak sa prereže na mieste, kde bola spojená spevneným spojovacím kolíkom.

• Uistite sa, že spojovací kolík rovnomerne vyčnieva z povrchu článkov na oboch koncoch po spojení reťaze.

• Skontrolujte, či je napnutie reťaze správne a či reťaz nie je poškodená. Ak je napnutie príliš slabé alebo je reťaz poškodená, reťaz by sa mala vymeniť. Ak sa tak nestane, reťaz sa môže pretrhnúť a spôsobiť vážne zranenie.
• Pred inštaláciou dielov si pozorne prečítajte servisné pokyny. Uvoľnené, opotrebované alebo poškodené diely môžu spôsobiť zranenie jazdca. Dôrazne odporúčame používať iba originálne náhradné diely Shimano.
• Pozorne si prečítajte tieto Technické servisné pokyny a uschovajte ich na bezpečnom mieste pre budúce použitie.

Poznámka

• Ak nie je možné plynule radiť prevody, vyčistite prehadzovačku a namažte všetky pohyblivé časti.
• Ak je vôľa v článkoch taká veľká, že nie je možné nastavenie, mali by ste prehadzovačku vymeniť.
• Prehadzovačku by ste mali pravidelne čistiť a mazať všetky pohyblivé časti (mechanizmus a kladky).
• Ak nie je možné vykonať nastavenie radenia prevodov, skontrolujte stupeň rovnobežnosti na zadnom konci bicykla. Skontrolujte tiež, či je kábel namazaný a či je vonkajší obal príliš dlhý alebo príliš krátky.
• Ak počujete abnormálny hluk v dôsledku uvoľnenia kladky, mali by ste kladku vymeniť.
• Pre plynulú prevádzku používajte špecifikovaný vonkajší obal a vedenie kábla spodnej konzoly.
• Pred použitím namažte vnútorný kábel a vnútro vonkajšieho obalu, aby ste zabezpečili ich správne kĺzanie.
• Používanie rámu s vnútorným vedením káblov sa dôrazne neodporúča, pretože má tendenciu narúšať funkciu radenia SIS kvôli vysokému odporu kábla.
• Napínacia kladka má značku, ktorá označuje smer otáčania. Strana so šípkou je predná strana.
• Koniec vonkajšieho obalu, ktorý má hliníkový uzáver by mal byť na strane prehadzovačky.

• Na diely sa nevzťahuje záruka na prirodzené opotrebenie alebo zhoršenie v dôsledku bežného používania.
• Pre maximálny výkon dôrazne odporúčame mazivá a údržbové produkty Shimano.
• Ak máte akékoľvek otázky týkajúce sa spôsobov inštalácie, nastavenia, údržby alebo prevádzky, kontaktujte profesionálneho predajcu bicyklov.

Na dosiahnutie najlepšieho výkonu odporúčame použiť nasledujúcu kombináciu.

Špecifikácie

Inštalácia zadnej prehadzovačky

Pri inštalácii dávajte pozor, aby nedošlo k deformácii v dôsledku kontaktu nastavovacej skrutky B-napnutia s pätkou dropoutu.
Uťahovací moment vretena držiaka:
8 - 10 N·m {70 - 86 in. lbs.}

Dĺžka reťaze

• V prípade trojitého predného prevodníka


Ak je najmenšie ozubené koliesko 15T alebo 16T

Pridajte 2 články (s reťazou na najväčšom ozubenom koliesku a najväčšom prevodníku)

Nastavenie zdvihu a zaistenie kábla

Horné nastavenie

Otočte hornou nastavovacou skrutkou tak, aby bola vodiaca kladka pod vonkajšou líniou najmenšieho ozubeného kolieska pri pohľade zozadu.

Pripojenie a zaistenie kábla

Pripojte kábel k zadnej prehadzovačke a po odstránení počiatočnej vôle v kábli ho znova zaistite k zadnej prehadzovačke, ako je znázornené na obrázku.

Uťahovací moment:
5 - 7 N·m {44 - 60 in. lbs.}

Poznámka:
Uistite sa, že kábel je bezpečne v drážke.

Spodné nastavenie

Otočte spodnou nastavovacou skrutkou tak, aby sa vodiaca kladka presunula do polohy priamo v jednej línii s najväčším ozubeným kolieskom.

Ako používať nastavovaciu skrutku B-napnutia

Nasaďte reťaz na najmenší prevodník a najväčšie ozubené koliesko a otáčajte ramenom kľuky dozadu. Potom otočte nastavovacou skrutkou B-napnutia, aby ste nastavili vodiacu kladku čo najbližšie k ozubenému koliesku, ale nie tak blízko, aby sa ho dotýkala. Potom nastavte reťaz na najmenšie ozubené koliesko a zopakujte vyššie uvedené, aby ste sa uistili, že sa kladka nedotýka ozubeného kolieska.

Nastavenie SIS

Niekoľkokrát ovládnite radiacu páku, aby ste presunuli reťaz na 2. ozubené koliesko. Potom, počas stláčania páky len toľko, aby ste odstránili vôľu v páke, otáčajte ramenom kľuky.

Pre najlepší výkon SIS pravidelne namažte všetky časti prenosu energie.

SHIMANO AMERICAN CORPORATION
One Holland, Irvine, California 92618, U.S.A. Phone: +1-949-951-5003

SHIMANO EUROPE B.V.
Industrieweg 24, 8071 CT Nunspeet, The Netherlands Phone: +31-341-272222

SHIMANO INC.
3-77 Oimatsu-cho, Sakai, Osaka 590-8577, Japan

Upozorňujeme: špecifikácie sa môžu zmeniť v záujme zlepšenia bez predchádzajúceho upozornenia.
© Jan. 2005 by Shimano Inc. XBC SZK Printed in Japan
