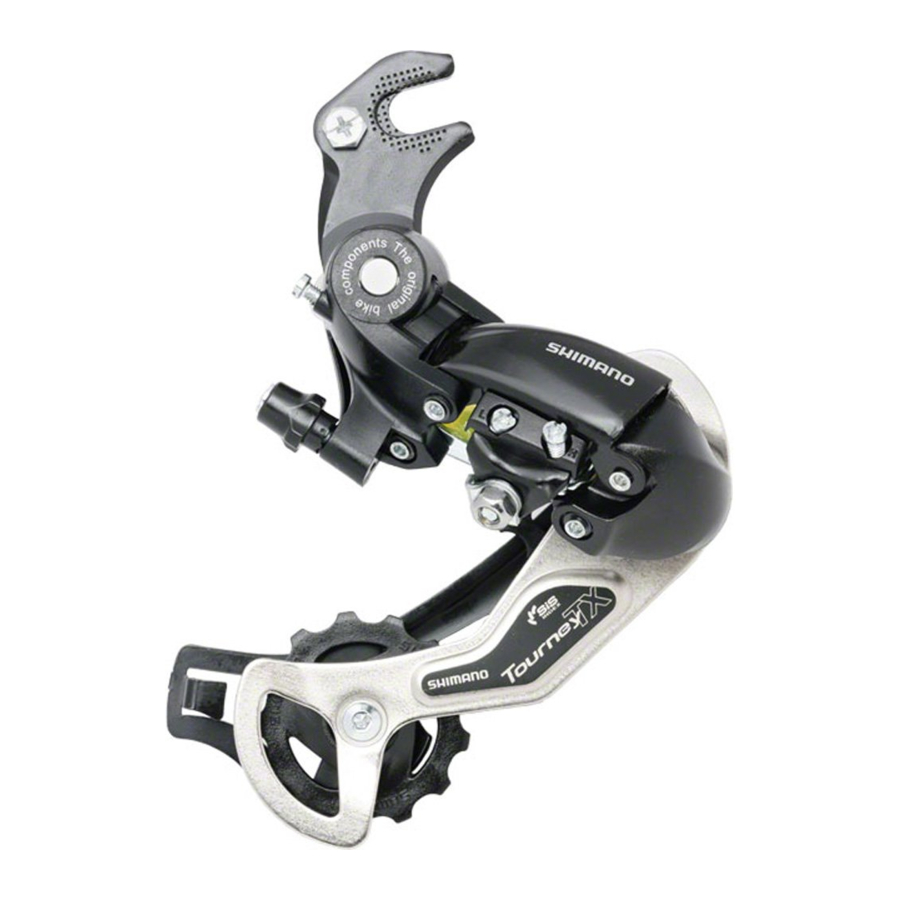

Shimano RD-TX35, RD-TX55, RD-TX75 - Manuale di Servizio Tecnico Deragliatore Posteriore

Installazione del deragliatore posteriore

Lunghezza catena

Aggiungere 2 maglie (con la catena sia sul pignone più grande che sulla corona più grande)

Fissaggio del cavo e regolazione della corsa

Posizionare la guaina esterna in modo che non tocchi il cestino e il parafango, altrimenti potrebbe causare problemi alle prestazioni del deragliatore.

Impostare la guaina esterna (RD-TX75/RD-TX55) in modo che la sua lunghezza sia la seguente.

• Se si fa passare la guaina verso l'alto:
  (La catena dovrebbe essere sulla corona più grande e sul pignone più grande.)
  Aggiungere 10 mm alla lunghezza della guaina esterna dall'estremità che viene inserita nel portaguaina all'estremità che viene inserita nel collegamento.


• Se si fa passare la guaina verso il basso:
  (La catena dovrebbe essere sulla corona più grande e sul pignone più grande.)
  Impostare la lunghezza della guaina esterna in modo che descriva un arco morbido e in modo che il collegamento si fermi in una posizione dove c'è un piccolo spazio tra il collegamento e il fermo del collegamento.

  Collegare il cavo interno al deragliatore come mostrato nell'illustrazione.


Questa istruzione di servizio spiega come utilizzare e mantenere le parti della bicicletta Shimano che sono state utilizzate sulla vostra nuova bicicletta.
Per qualsiasi domanda riguardante la vostra bicicletta o altre questioni non correlate alle parti Shimano, si prega di contattare il luogo di acquisto o il produttore della bicicletta.

1. Regolazione superiore
   Ruotare la vite di regolazione superiore per regolare in modo che la puleggia di guida sia al di sotto della linea esterna del pignone più piccolo, guardando da dietro.

2. Collegamento e fissaggio del cavo
   Collegare il cavo al deragliatore posteriore e, dopo aver eliminato il gioco iniziale del cavo, ricollegarlo al deragliatore posteriore come mostrato nell'illustrazione. Fissare il cavo tirandolo con una pinza con una forza di 5 - 10 kg.

3. Regolazione inferiore
   Ruotare la vite di regolazione inferiore in modo che la puleggia di guida si sposti in una posizione direttamente sotto il pignone più grande.

4. Come utilizzare la vite di regolazione della tensione B
   Montare la catena sulla corona più piccola Pignone più grande Pignone più piccolo e il pignone più grande, e girare la pedivella all'indietro. Successivamente, ruotare la vite di regolazione della tensione B per regolare la puleggia di guida il più vicino possibile al pignone, ma non così vicino da toccarlo. Quindi, impostare la catena sul pignone più piccolo e ripetere quanto sopra per assicurarsi che la puleggia non tocchi il pignone.


Regolazione SIS

Azionare la leva del cambio più volte per spostare la catena sul 2° pignone. Quindi, premendo la leva quel tanto che basta per eliminare il gioco, girare la pedivella.

Durante il cambio al 3°


Stringere il registro della guaina esterna finché la catena non torna sul 2° pignone. (in senso orario)


Impostazione ottimale*

Quando non si sente alcun rumore


Allentare il registro della guaina esterna finché la catena non tocca il 3° pignone e fa rumore. (in senso antiorario)


*Impostazione ottimale

L'impostazione ottimale è quando la leva del cambio viene azionata quel tanto che basta per eliminare il gioco e la catena tocca il 3° pignone e fa rumore.
* Riportare la leva nella sua posizione originale (la posizione in cui la leva è impostata sul 2° pignone ed è stata rilasciata) e quindi girare la pedivella in senso orario. Se la catena tocca il 3° pignone e fa rumore, girare leggermente il registro della guaina esterna in senso orario per stringerlo finché il rumore non si ferma e la catena scorre senza intoppi.
Per le migliori prestazioni SIS, lubrificare periodicamente tutte le parti di trasmissione della potenza.

Parti

1. Stesse parti.
2. Le parti sono utilizzabili, ma differiscono per materiali, aspetto, finitura, dimensione, ecc.
   L'assenza di un segno indica la non intercambiabilità.

© Shimano Inc. A
Le specifiche sono soggette a modifiche senza preavviso.
