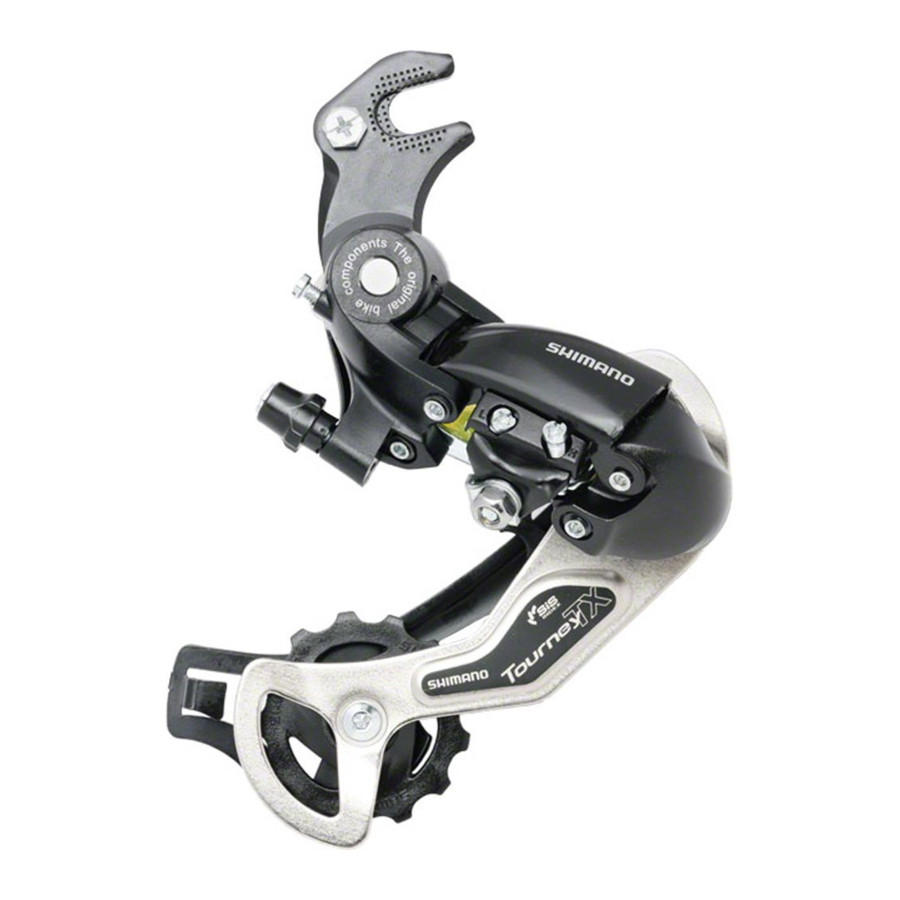

Shimano RD-TX35, RD-TX55, RD-TX75 - Mwongozo wa Huduma ya Kiufundi ya Kibadilisha gia cha Nyuma

Ufungaji wa kibadilisha gia cha nyuma

Urefu wa mnyororo

Ongeza viungo 2 (mnyororo ukiwa kwenye sproketi kubwa zaidi na mnyororo mkubwa zaidi)

Uthibitishaji wa kebo na marekebisho ya kiharusi

Weka kifuniko cha nje ili kisiguse kikapu na kinga matope, vinginevyo inaweza kusababisha tatizo na utendaji wa kibadilisha gia.

Weka kifuniko cha nje (RD-TX75/RD-TX55) ili urefu wake uwe kama ifuatavyo.

• Ikiwa unaelekeza kifuniko kwenda juu:
  (Mnyororo unapaswa kuwa kwenye mnyororo mkubwa zaidi na kwenye sproketi kubwa zaidi.)
  Ongeza 10 mm kwa urefu wa kifuniko cha nje kutoka mwisho ambao umewekwa kwenye kishikilia kifuniko cha nje hadi mwisho ambao umewekwa kwenye kiungo.


• Ikiwa unaelekeza kifuniko kwenda chini:
  (Mnyororo unapaswa kuwa kwenye mnyororo mkubwa zaidi na kwenye sproketi kubwa zaidi.)
  Weka urefu wa kifuniko cha nje ili ueleze arc laini, na ili kiungo kisimame katika nafasi ambapo kuna pengo ndogo kati ya kiungo na kituo cha kiungo.

  Unganisha kebo ya ndani kwenye kibadilisha gia kama inavyoonyeshwa kwenye mchoro.


Maelekezo haya ya huduma yanaeleza jinsi ya kutumia na kudumisha vipuri vya baiskeli vya Shimano ambavyo vimetumika kwenye baiskeli yako mpya.
Kwa maswali yoyote kuhusu baiskeli yako au mambo mengine ambayo hayahusiani na vipuri vya Shimano, tafadhali wasiliana na mahali pa ununuzi au mtengenezaji wa baiskeli.

1. Marekebisho ya juu
   Geuza skrubu ya marekebisho ya juu ili kurekebisha ili puli ya mwongozo iwe chini ya mstari wa nje wa sproketi ndogo zaidi unapoangalia kutoka nyuma.

2. Uunganisho na uimarishaji wa kebo
   Unganisha kebo kwenye kibadilisha gia cha nyuma na, baada ya kuondoa ulegevu wa awali kwenye kebo, ambatisha tena kwenye kibadilisha gia cha nyuma kama inavyoonyeshwa kwenye mchoro. Imarisha kebo kwa kuivuta kwa koleo kwa nguvu ya kilo 5 - 10.

3. Marekebisho ya chini
   Geuza skrubu ya marekebisho ya chini ili puli ya mwongozo isogee hadi kwenye nafasi moja kwa moja chini ya sproketi kubwa zaidi.

4. Jinsi ya kutumia skrubu ya marekebisho ya mvutano wa B
   Weka mnyororo kwenye mnyororo mdogo zaidi wa sproketi kubwa zaidi na sproketi ndogo zaidi na sproketi kubwa zaidi, na ugeuze mkono wa crank nyuma. Kisha geuza skrubu ya marekebisho ya mvutano wa B ili kurekebisha puli ya mwongozo karibu iwezekanavyo na sproketi lakini si karibu sana kiasi kwamba inagusa. Kisha, weka mnyororo kwenye sproketi ndogo zaidi na urudia hapo juu ili kuhakikisha kuwa puli haigusi sproketi.


Marekebisho ya SIS

Endesha lever ya kuhama mara kadhaa ili kusogeza mnyororo hadi kwenye sproketi ya 2. Kisha, huku ukibonyeza lever kiasi cha kutosha kuchukua nafasi ya kucheza kwenye lever, geuza mkono wa crank.

Unapohamisha hadi ya 3


Kaza pipa la kurekebisha kebo ya nje hadi mnyororo urudi kwenye sproketi ya 2. (saa)


Mpangilio bora*

Wakati hakuna sauti inayosikika kabisa


Legeza pipa la kurekebisha kifuniko cha nje hadi mnyororo uguse sproketi ya 3 na kutoa kelele. (kinyume cha saa)


*Mpangilio bora

Mpangilio bora ni wakati lever ya kuhama inaendeshwa kiasi cha kutosha kuchukua nafasi ya kucheza na mnyororo unagusa sproketi ya 3 na kutoa kelele.
* Rudisha lever kwenye nafasi yake ya asili (nafasi ambapo lever iko kwenye mpangilio wa sproketi ya 2 na imeachiliwa) na kisha ugeuze mkono wa crank saa. Ikiwa mnyororo unagusa sproketi ya 3 na kutoa kelele, geuza pipa la kurekebisha kifuniko cha nje saa kidogo ili kuikaza hadi kelele ikome na mnyororo uende vizuri.
Kwa utendaji bora wa SIS, mara kwa mara paka mafuta sehemu zote za usambazaji wa nguvu.

Vipuri

1. Sehemu sawa.
2. Sehemu zinaweza kutumika, lakini zinatofautiana katika vifaa, mwonekano, umaliziaji, ukubwa, n.k.
   Kukosekana kwa alama kunaonyesha kutobadilishana.

© Shimano Inc. A
Vipimo vinaweza kubadilika bila taarifa.
One Holland, Irvine, California 92618, U.S.A. Simu: +1-949-951-5003 Industrieweg 24, 8071 CT Nunspeet, The Netherlands Simu: +31-341-272222
Maelekezo ya Huduma katika lugha zaidi yanapatikana katika: http://techdocs.shimano.com
Tafadhali kumbuka: vipimo vinaweza kubadilika kwa uboreshaji bila taarifa. (Kiingereza) © Mar. 2010 na Shimano Inc. XBC IZM Imechapishwa Singapore.
