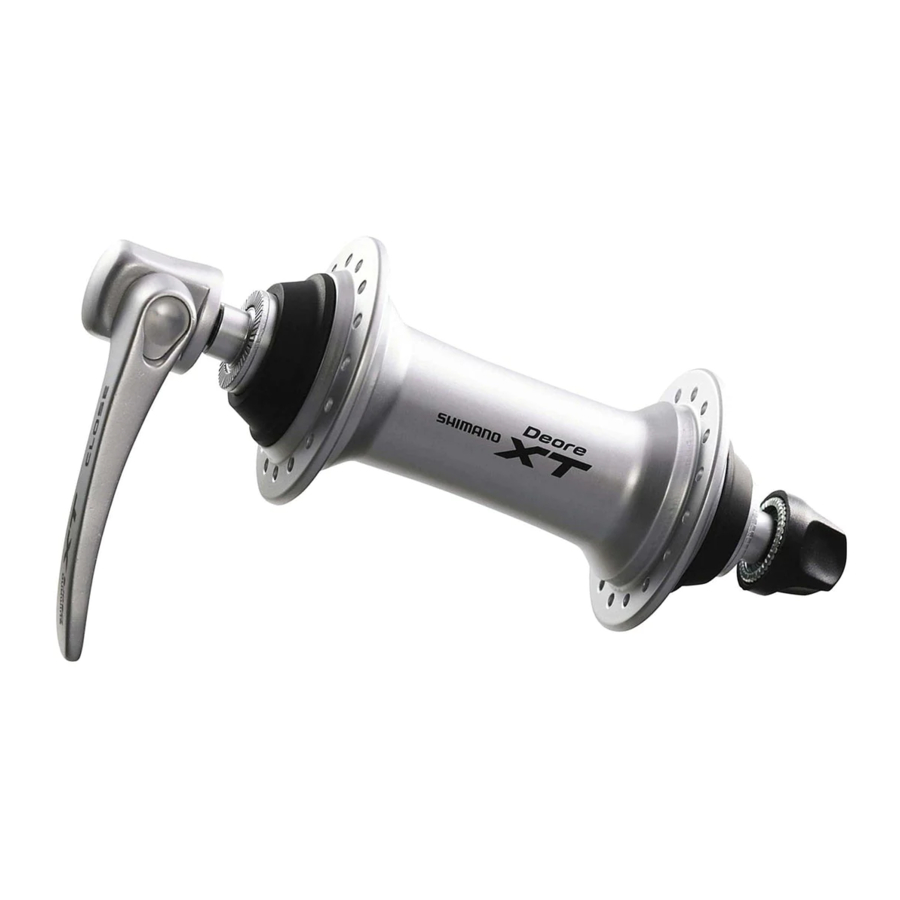

Shimano FH-M775, HB-M775, HB-M770, FH-M770 - Mwongozo wa Huduma ya Freehub/Kitovu cha Mbele

Vipimo

Freehub / Kitovu cha mbele (Freehub / Front hub)

Mchanganyiko wa meno ya sproketi ya kaseti (Cassette sprocket tooth combination)

Maelezo ya Jumla ya Usalama

• Hakikisha kuwa magurudumu yamefungwa kwa usalama kabla ya kuendesha baiskeli. Ikiwa magurudumu yamelegea kwa njia yoyote, yanaweza kutoka kwenye baiskeli na kusababisha majeraha makubwa.
• Pata na usome maagizo ya huduma kwa uangalifu kabla ya kufunga sehemu. Sehemu zilizolegea, 3-77 Oimatsu-cho, Sakai-ku, Sakai-shi, Osaka 590-8577, Japan zilizochakaa, au zilizoharibika zinaweza kusababisha majeraha kwa mwendeshaji. Tunapendekeza sana utumie tu sehemu halisi za uingizwaji za Shimano.
• Soma Maagizo haya ya Huduma ya Ufundi kwa uangalifu, na uyaweke mahali salama kwa marejeleo ya baadaye.

Kumbuka (Note)

• Tumia CS-M770 pamoja na minyororo ya kasi 9 (CN-7701 / HG93 / HG73 / HG53).
• Ikiwa gurudumu linakuwa gumu na ni ngumu kuligeuza, unapaswa kulainisha na grisi.
• Usitumie mafuta yoyote ndani ya kitovu, vinginevyo grisi itatoka.
• Unapaswa kuosha sproketi mara kwa mara katika sabuni isiyo na kemikali kali na kisha kuzilainisha tena. Kwa kuongeza, kusafisha mnyororo na sabuni isiyo na kemikali kali na kuulainisha kunaweza kuwa njia bora ya kuongeza muda wa matumizi ya sproketi na mnyororo.
• Ikiwa mnyororo unaendelea kutoka kwenye sproketi wakati wa matumizi, badilisha sproketi na mnyororo.
• Sehemu hazijahakikishiwa dhidi ya uchakavu wa asili au kuzorota kutokana na matumizi ya kawaida.
• Kwa utendaji bora tunapendekeza sana vilainishi na bidhaa za matengenezo za Shimano.

Ufungaji wa sproketi za HG

<FH-M775 / FH-M770>

Kwa kila sproketi, uso ambao una alama ya kikundi unapaswa kuelekea nje na kuwekwa ili sehemu pana za miinuko ya gia kwenye kila sproketi na sehemu ya A (ambapo upana wa groove ni pana) ya mwili wa freewheel ziwe zimepangwa.

Kwa ufungaji wa sproketi za HG, tumia zana maalum (TL-LR15) kukaza pete ya kufunga.

Torque ya kukaza: 30 - 50 N·m {261 - 434 in. lbs.}

Ili kubadilisha sproketi za HG, tumia zana maalum (TL-LR15) na TL-SR21 kuondoa pete ya kufunga.

Ubadilishaji wa mwili wa freewheel

Kwanza, vuta nje ekseli ya kitovu kwa kufuata utaratibu ulioonyeshwa kwenye mchoro.
Sehemu ya kufunga mara mbili upande wa freewheel haiwezi kutenganishwa.

Torque ya kukaza upande wa kushoto: 15 - 20 N·m {132 - 172 in. lbs.}

Kumbuka: (Note)

• Wakati wa kuondoa na kufunga muhuri, fanya hivyo kwa uangalifu sana ili muhuri usipinde. Wakati wa kufunga tena muhuri, hakikisha kuwa unaelekea upande sahihi, na uingize kadri utakavyoenda.
• Usitenganishe kifuniko cha kuzuia vumbi ambacho kimebanwa kwenye koni.
• Mishipa ya kurekebisha rotor inaweza kuharibika ikiwa rotor ya breki ya diski haijasakinishwa kwenye FH-M775, kwa hivyo sakinisha kifuniko cha mlima wa rotor ya nyongeza.

Baada ya kuondoa ekseli ya kitovu, ondoa bolt ya kurekebisha mwili wa freewheel (ndani ya mwili wa freewheel), na kisha ubadilishe mwili wa freewheel.

Kumbuka: Hakikisha unatumia grisi kwenye uzi wa bolt ya kurekebisha mwili wa freewheel, vinginevyo ulegevu au kushikamana kunaweza kutokea. Usijaribu kutenganisha mwili wa freewheel, kwa sababu inaweza kusababisha utendakazi mbaya.

Torque ya kukaza: 45 - 50 N·m {392 - 434 in. lbs.}

Matengenezo

<HB-M775 / HB-M770>

Kitengo kinaweza kutenganishwa kama inavyoonyeshwa kwenye mchoro. Tumia grisi kwa sehemu mbalimbali kwa vipindi vya kawaida.

Kumbuka: (Note)

• HB-M775 haiwezi kutenganishwa kutoka upande wa kushoto wa kitengo cha kitovu (upande wa mishipa ya kurekebisha rotor).
• Wakati wa kuondoa na kufunga muhuri, fanya hivyo kwa uangalifu sana ili muhuri usipinde. Wakati wa kufunga tena muhuri, hakikisha kuwa unaelekea upande sahihi, na uingize kadri utakavyoenda.
• Mishipa ya kurekebisha rotor inaweza kuharibika ikiwa diski rotor ya breki haijasakinishwa kwenye HB-M775, kwa hivyo sakinisha kifuniko cha mlima wa rotor ya nyongeza.

<Kukusanya>
Tumia zana maalum (TL-HS22/HS20 /17mm) kwa kufunga ekseli ya kitovu na ufunguo wa Allen wa 5 mm kukaza nati ya kufunga ili kufunga mara mbili utaratibu kama inavyoonyeshwa kwenye mchoro.

Torque ya kukaza: 15 - 17 N·m {132 - 146 in. lbs.}

Ufungaji wa spoku za gurudumu

<FH-M775 / HB-M775>

Hakikisha kuwa spoku zimewekwa kama inavyoonyeshwa kwenye mchoro.
Mkutano wa radial hauwezi kutumika.

Mwelekeo wa kuzunguka kwa gurudumu

Ufungaji wa rotor

Torque ya kukaza: 40 N·m {350 in. lbs.}
