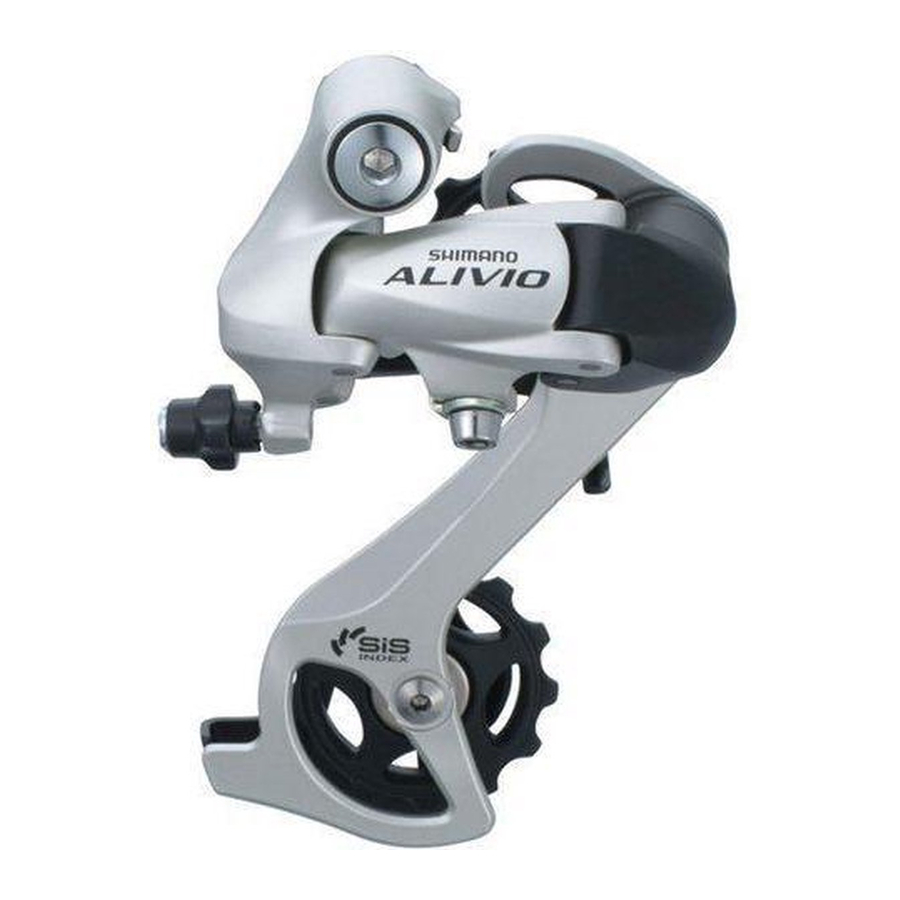

Shimano RD-M410 - Servisni priručnik za stražnji pogonski sustav

Opće sigurnosne informacije

• Provjerite jesu li kotači sigurno pričvršćeni prije vožnje bicikla. Ako su kotači na bilo koji način labavi, mogu otpasti s bicikla i može doći do ozbiljnih ozljeda.
• Koristite neutralni deterdžent za čišćenje lanca. Nemojte koristiti deterdžente na bazi lužina ili kiselina, poput sredstava za čišćenje hrđe, jer to može dovesti do oštećenja i/ili kvara lanca.
• Koristite ojačani spojni zatik samo za spajanje uskog tipa lanca.
• Dostupne su dvije različite vrste ojačanih spojnih zatika. Prije odabira zatika, obavezno provjerite tablicu u nastavku. Ako se koriste spojni zatik osim ojačanih spojnih zatika, ili ako se koristi ojačani spojni zatik ili alat koji nije prikladan za vrstu lanca, možda se neće postići dovoljna sila spajanja, što može uzrokovati pucanje ili otpadanje lanca.

Lanac	Ojačani spojni zatik	Alat za lanac
9-brzinski super uski lanac kao što je CN-7701 / CN-HG93	Srebrni	TL-CN32 / TL-CN23
8- / 7- / 6-brzinski uski lanac kao što je CN-HG50 / CN-IG51	Crni	TL-CN32 / TL-CN23

• Ako je potrebno podesiti duljinu lanca zbog promjene broja zubaca lančanika, rez napravite na nekom drugom mjestu osim na mjestu gdje je lanac spojen pomoću ojačanog spojnog zatika ili završnog zatika. Lanac će se oštetiti ako se reže na mjestu gdje je spojen ojačanim spojnim zatikom ili završnim zatikom.

• Provjerite je li napetost lanca ispravna i je li lanac oštećen. Ako je napetost preslaba ili je lanac oštećen, lanac treba zamijeniti. Ako se to ne učini, lanac može puknuti i uzrokovati ozbiljne ozljede.
• Pažljivo nabavite i pročitajte upute za servis prije ugradnje dijelova. Labavi, istrošeni ili oštećeni dijelovi mogu uzrokovati ozljede vozača. Preporučujemo korištenje samo originalnih Shimano zamjenskih dijelova.
• Pažljivo pročitajte ove Tehničke servisne upute i čuvajte ih na sigurnom mjestu za kasniju upotrebu.

Napomena

• Ako se ne može izvršiti podešavanje prebacivanja brzina, provjerite stupanj paralelnosti na stražnjem kraju bicikla. Također provjerite je li kabel podmazan i je li vanjsko kućište predugo ili prekratko.
• Ako čujete neuobičajenu buku kao rezultat labavosti u remenici, trebali biste zamijeniti remenicu.
• Ako se kotač ukoči i teško ga je okretati, trebali biste ga podmazati mašću.
• Nemojte nanositi ulje unutar glavčine, inače će mast izaći.
• Povremeno biste trebali oprati lančanike u neutralnom deterdžentu i zatim ih ponovno podmazati. Osim toga, čišćenje lanca neutralnim deterdžentom i njegovo podmazivanje može biti učinkovit način produljenja vijeka trajanja lančanika i lanca.
• Ako lanac tijekom uporabe stalno pada s lančanika, zamijenite lančanike i lanac.
• Uvijek koristite set lančanika s istim oznakama grupe. Nikada nemojte koristiti u kombinaciji s lančanikom koji ima drugačiju oznaku grupe.
• Okvir s unutarnjim usmjeravanjem kabela se ne preporučuje jer ima tendenciju narušavanja funkcije SIS prebacivanja zbog visokog otpora kabela.
• Koristite vanjsko kućište koje još uvijek ima nešto duljine čak i kada su upravljači okrenuti do kraja na obje strane. Nadalje, provjerite dodiruje li ručica mjenjača okvir bicikla kada su upravljači okrenuti do kraja.
• Podmažite unutarnji kabel i unutrašnjost vanjskog kućišta prije uporabe kako biste osigurali da pravilno klize.
• Za nesmetan rad koristite specificirano vanjsko kućište i vodilicu kabela donjeg nosača.
• Rad ručica povezanih s prebacivanjem brzina treba se obavljati samo kada se okreće prednji lančanik.
• Dijelovi nemaju jamstvo protiv prirodnog trošenja ili propadanja uslijed normalne uporabe.
• Za maksimalne performanse preporučujemo Shimano maziva i proizvode za održavanje.
• Za sva pitanja u vezi s metodama ugradnje, podešavanja, održavanja ili rada, obratite se profesionalnom prodavaču bicikala.

Specifikacije

Stražnji mjenjač

Kombinacija zubaca kazetnog lančanika

Rapidfire Plus

Freehub

Rad prebacivanja brzina

I ručica (A) i ručica (B) se uvijek vraćaju u početni položaj kada se otpuste nakon prebacivanja. Prilikom rada s jednom od ručica, uvijek istovremeno okrećite ručicu pogona.

Za prebacivanje s malog lančanika na veći lančanik (ručica A)
Za prebacivanje samo jednog koraka, pritisnite ručicu (A) u položaj (1). Za prebacivanje dva koraka odjednom, pritisnite u položaj (2).

Za prebacivanje s velikog lančanika na manji lančanik (ručica B)
Pritisnite ručicu (B) jednom za prebacivanje jednog koraka s većeg na manji lančanik.

Ugradnja stražnjeg mjenjača

Prilikom ugradnje, pazite da ne dođe do deformacije zbog toga što vijak za podešavanje B-napetosti dolazi u dodir s ušicom okvira.

Moment pritezanja osovine nosača: 8 - 10 N·m {70 - 86 in. lbs.}

Ugradnja lančanika

Za svaki lančanik, površina koja ima oznaku grupe treba biti okrenuta prema van i postavljena tako da trokut () oznaka na svakom lančaniku i dio A (gdje je širina utora široka) tijela slobodnog kotača budu poravnati.

Za ugradnju HG lančanika, koristite poseban alat (TL-LR15) za pritezanje prstenaste matice.

Moment pritezanja: 30 - 50 N·m {261 - 434 in. lbs.}

Za zamjenu HG lančanika, koristite poseban alat (TL-LR15) i TL-SR21 za uklanjanje prstenaste matice.

Duljina lanca

Dodajte 2 karike (s lancem na najvećem lančaniku i najvećem lančaniku)

Ugradnja ručice

Koristite ručku upravljača s maksimalnim vanjskim promjerom od 32 mm.

Moment pritezanja: 5 N·m {44 in lbs.}

Moment pritezanja: 6 - 8 N·m {53 - 69 in. lbs.}

SL-M410

• Ugradite ručicu mjenjača u položaj u kojem neće ometati rad kočnice i rad mjenjača.
• Nemojte koristiti u kombinaciji koja uzrokuje ometanje rada kočnice.

SIS Podešavanje

1. Gornje podešavanje
   Okrenite vijak za gornje podešavanje kako biste podesili da vodilica remenice bude u ravnini s vanjskom linijom najmanjeg lančanika gledano straga. Nakon toga, ugradite lanac.

2. Spajanje i osiguranje unutarnjeg kabela
   Aktivirajte ručicu (B) 7 ili više puta i provjerite na indikatoru da je ručica u najvišem položaju. Zatim uklonite poklopac unutarnje rupe i spojite unutarnji kabel.

   Ugradite poklopac unutarnje rupe okrećući ga kao što je prikazano na slici dok se ne zaustavi.
   Nemojte ga okretati dalje od ovoga, inače može oštetiti navoj vijka.

   Moment pritezanja: 0,3 - 0,5 N·m {3 - 4 in. lbs.}

Umetanje unutarnjeg kabela
Umetnite unutarnji kabel u vanjsko kućište s kraja s oznakom na njemu. Nanesite mast s kraja s oznakom kako biste održali učinkovitost rada kabela.

Rezanje vanjskog kućišta
Prilikom rezanja vanjskog kućišta, odrežite suprotni kraj od kraja s oznakom. Nakon rezanja vanjskog kućišta, zaokružite kraj tako da unutrašnjost rupe ima jednoliki promjer.

Pričvrstite isti vanjski završni poklopac na odrezani kraj vanjskog kućišta.

Spojite kabel na stražnji mjenjač i, nakon uklanjanja početnog labavosti u kabelu, ponovno ga pričvrstite na stražnji mjenjač kao što je prikazano na slici.

Moment pritezanja: 5 - 7 N·m {44 - 60 in. lbs.}

Odrežite višak duljine unutarnjeg kabela i zatim ugradite unutarnji završni poklopac.

3. Donje podešavanje
   Dok okrećete prednji lančanik, aktivirajte ručicu za prebacivanje u najnižu brzinu.
   Okrenite vijak za donje podešavanje tako da se vodilica remenice pomakne u položaj izravno u ravnini s najvećim lančanikom.

4. Kako koristiti vijak za podešavanje B-napetosti
   Postavite lanac na najmanji lančanik i najveći lančanik i okrenite ručicu pogona unatrag. Zatim okrenite vijak za podešavanje B-napetosti kako biste podesili vodilicu remenice što bliže lančaniku, ali ne toliko blizu da ga dodiruje. Zatim postavite lanac na najmanji lančanik i ponovite gore navedeno kako biste bili sigurni da remenica ne dodiruje lančanik.

5. SIS Podešavanje
   Aktivirajte ručicu mjenjača nekoliko puta kako biste pomaknuli lanac na 2. lančanik. Zatim, dok pritišćete ručicu taman toliko da uklonite zračnost u ručici, okrenite ručicu pogona.
   Za najbolje SIS performanse, povremeno podmazujte sve dijelove prijenosa snage.

Zamjena tijela slobodnog kotača

Nakon uklanjanja osovine glavčine, uklonite vijak za pričvršćivanje tijela slobodnog kotača (unutar tijela slobodnog kotača), a zatim zamijenite tijelo slobodnog kotača.

Napomena:
Ne pokušavajte rastaviti tijelo slobodnog kotača, jer to može dovesti do kvara.

Moment pritezanja: 35 - 50 N·m {305 - 434 in. lbs.}
