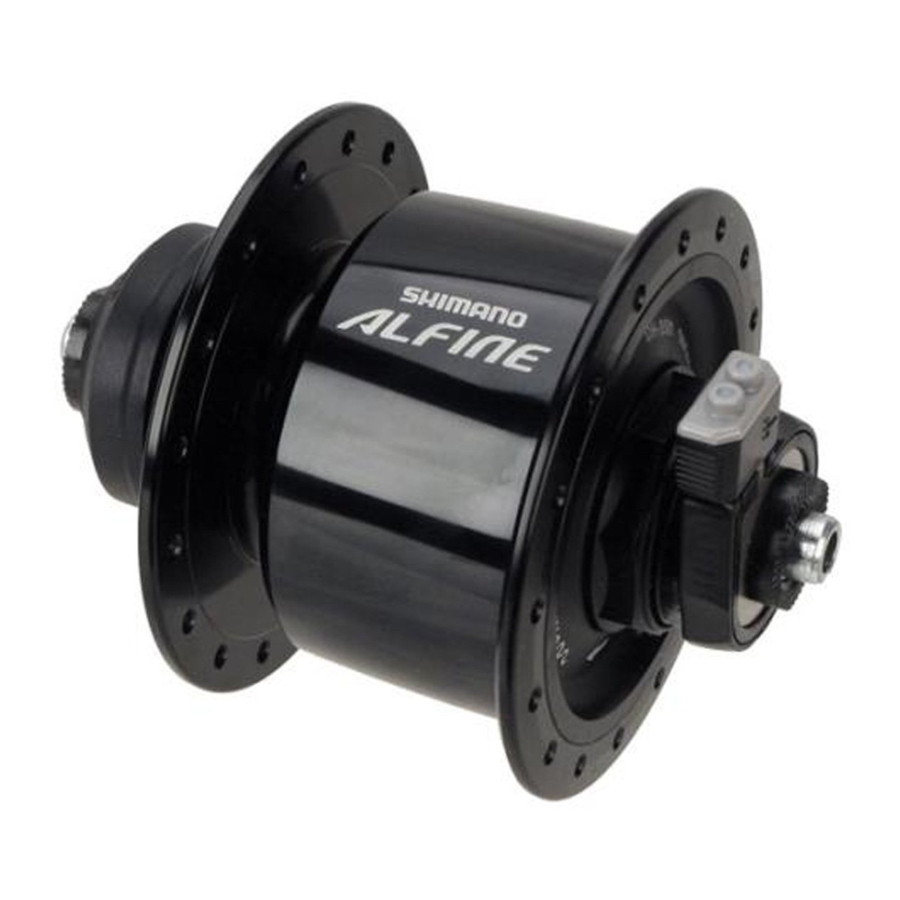

Shimano DH-S500, DH-3D71 - Göbek Dinamo Kullanım Kılavuzu

İçerikler

1 Ön tekerleğin takılması
2 Rotorun takılması
3 Genel Güvenlik Bilgileri
4 Kabloların bağlanması
5 Lamba aydınlatmasının kontrol edilmesi
6 Kılavuzu indir
7 Diğer Dillerde

Ön tekerleğin takılması

Tekerleği, göbek dinamo bağlantı terminali olan tarafı bisikletin önüne doğru bakarken sağ tarafta olacak ve göbek bağlantı terminali ön çatal veya sepet desteği ile hizalanacak şekilde takın.
Ardından, bağlantı terminali yukarı bakacak şekilde aşağıdaki resimde gösterilen prosedürü izleyerek takın. Hızlı serbest bırakma kolu sabitlendikten sonra bağlantı terminalini dönmeye zorlamayın.

Not:

Dişli aks pulu, hızlı serbest bırakma tipi için gerekli değildir.
Akımın sorunsuz akmasını sağlamak için iki kabloyu bağlayın.

Rotorun takılması

Genel Güvenlik Bilgileri

Ciddi yaralanmaları önlemek için:

Parçaları takmadan önce servis talimatlarını dikkatlice alın ve okuyun. Gevşek, aşınmış veya hasarlı parçalar sürücüde ciddi yaralanmalara neden olabilir. Yalnızca orijinal Shimano yedek parçaları kullanmanızı şiddetle tavsiye ederiz.
Bisiklete binmeden önce tekerleklerin güvenli bir şekilde sabitlendiğinden emin olun. Tekerlekler herhangi bir şekilde gevşekse, bisikletten çıkabilir ve ciddi yaralanmalara neden olabilir.
Geceleri sürüş yaparken lambanın normal şekilde yandığını kontrol edin.
Bu Teknik Servis Talimatlarını dikkatlice okuyun ve daha sonra başvurmak üzere güvenli bir yerde saklayın.

Göbek dinamosu son derece yüksek bir voltaj üretir. Bisiklete binerken veya tekerlek dönerken asla göbek dinamosunun bağlantı terminaline doğrudan dokunmayın. Dinamo terminaline dokunmak elektrik çarpmasına neden olabilir.

NOT:

Bu Servis Talimatlarını disk fren sistemi Servis Talimatları ile birlikte okuduğunuzdan emin olun.
Alman düzenlemelerine (StVZO) göre, Almanya'daki bir göbek dinamosu aşırı gerilim koruması gerektirir. Bu göbek dinamosunun göbeğin içinde aşırı gerilim koruması yoktur. Alman düzenlemelerine uygun olduğunu gösteren bir sembole sahip harici bir aşırı gerilim koruyucusu kullanın (Shimano SM-DH10 aşırı gerilim koruyucusu veya benzeri ürün).
Ön çatal ucunun paralellik derecesini kontrol edin. Ön çatal ucu ciddi şekilde paralel değilse, göbek aksının deformasyonu göbek dinamosunun içindeki bir engelden kaynaklanan gürültüye neden olabilir.
Göbek dinamosunu ön çatala, bağlantı terminali olan tarafı bisikletin önüne doğru bakarken sağda olacak şekilde takın. Bağlantı terminali olan taraf sola bakıyorsa, göbek dinamosu sürüş sırasında düzgün dönmeyebilir.
Göbek dinamosunu kullanmadan önce göbek dinamosu bağlantı terminalinin güvenli bir şekilde bağlandığını kontrol edin.
Uyumlu ampuller

Ön lamba	Arka lamba
6.0 V/ 2.4 W	6.0 V/ 0.6 W
6.0 V/ 3.0 W

Ön lamba veya arka lambanın ampulü patlarsa, kalan lambaya aşırı voltaj uygulanacak ve ampulün çalışma ömrünü kısaltacaktır, bu nedenle patlayan ampuller en kısa sürede değiştirilmelidir.
Otomatik lambalar gibi elektrik devrelerine sahip lambalar, bisiklet yüksek hızlarda sürülürse hasar görebilir.
Lamba yüksek hız aralıklarında sürüş yaparken sık sık açılırsa, ampullerin çalışma ömrünü kısaltacaktır.
İç göbek mekanizmasını sökmeyin.
Göbeğin içine herhangi bir yağlayıcı uygulamayın, aksi takdirde gres dışarı çıkar ve iletkenlik sorunlarına neden olabilir.
Göbek dinamosu, göbeğin içindeki mıknatıs nedeniyle tekerleğin dönüşünün biraz daha ağır olmasına neden olacaktır.
Parçalar, normal kullanımdan kaynaklanan doğal aşınma veya bozulmaya karşı garanti edilmez.

Kabloların bağlanması

Kabloları aşağıdaki resimde gösterildiği gibi bağlayın.

Not:
Kabloları bağlarken lambanın çerçeve bağlantı terminalinden ve lamba bağlantı terminalinden boyayı kazıyın.

Not:

Çerçeve kablosu ve lamba kablosunu yanlışlıkla değiştirmeyin. Kablolar yanlış bağlanırsa, lamba yanmaz.
Birlikte kalmaları için kablo tellerini bağlamadan önce bükün.
Önerilen tel özellikleri

Not:

Kablo tellerini bükün ve oluklar boyunca çalıştırın.
Kablo tellerinin birbirine dokunmasına izin vermeyin.

Not:

Doğru şekilde bakacak şekilde ayarlayın.
Bir tıklama sesi duyana kadar içeri bastırın.

Not:

Kabloyu ön çatala veya sepet desteğine sabitleyin, böylece sürüş sırasında tellere veya başka herhangi bir parçaya takılmaz. Göbek dinamosunun konumu sürüş sırasında lambaya göre değişebiliyorsa, örneğin bir süspansiyon çatalı kullanırken, kablonun hareket aralığı içinde herhangi bir noktada çok gevşek veya çok sıkı olmayacak şekilde bağlandığından emin olun.
Göbek dinamosundan gelen akımın, göbek dinamosunun lamba bağlantı terminalinden çerçeve bağlantı terminaline kadar kablodan geçecek şekilde bağlayın.
Lambayı göbek dinamosundan ayırmak için konektör kapağını çıkarın.
Konektör kapağı çıkarılmışken bisiklete binmeyin, aksi takdirde kablo bisiklet tekerleğine takılabilir.
Bisiklet tekerleğini çıkarırken, önce konektör kapağını çıkarın. Kablolar kuvvetlice çekilirse, kablo telleri kırılabilir veya zayıf temaslara neden olabilir. Ayrıca, tekerleği takarken, önce tekerleği ön çatallara sabitleyin ve ardından konektör kapağını bağlayın.

Lamba aydınlatmasının kontrol edilmesi

Ön tekerleği döndürün ve lambanın yandığını kontrol edin.

Bu servis talimatları, yeni bisikletinizde kullanılan Shimano bisiklet parçalarının nasıl kullanılacağını ve bakımının nasıl yapılacağını açıklamaktadır. Bisikletinizle veya Shimano parçalarıyla ilgili olmayan diğer konularla ilgili herhangi bir sorunuz için lütfen satın aldığınız yerle veya bisiklet üreticisiyle iletişime geçin.

Lütfen unutmayın: Teknik özellikler, önceden haber verilmeksizin iyileştirme için değiştirilebilir.
